ایک سرکلر ہولو سٹیل پائپ کالم ساختی کارکردگی اور تعمیراتی کارکردگی کو کیسے بہتر بنا سکتا ہے

ہیشینگانجینئرڈ فراہم کرتا ہےسرکلر کھوکھلی سٹیل پائپ کالمسٹیل کی عمارتوں، صنعتی سہولیات، اسٹیڈیم، واک ویز، پل، چھتری، اور تیار شدہ ڈھانچے کے حل۔ Q235B یا Q355B ساختی اسٹیل سے تیار کردہ، یہ کالم ایک سرکلر بوجھ برداشت کرنے والے پروفائل کو لچکدار کنکشن اور سنکنرن تحفظ کے اختیارات کے ساتھ جوڑتے ہیں تاکہ ساختی ایپلی کیشنز کا مطالبہ کیا جاسکے۔

ایک سرکلر ہولو اسٹیل پائپ کالم ایک عمودی ساختی رکن ہے جو بوجھ کو سپر اسٹرکچر سے اس کی بنیاد میں منتقل کرنے کے لیے ڈیزائن کیا گیا ہے۔ اس کا کھوکھلا سرکلر حصہ متوازن بوجھ کی تقسیم، مضبوط محوری کمپریشن کارکردگی، ٹورسنل مزاحمت، اور نسبتاً کم ہوا کی مزاحمت فراہم کرتا ہے۔ پراجیکٹ کی ضروریات پر منحصر ہے، کالم ہموار یا ویلڈیڈ اسٹیل پائپوں سے تیار کیے جاسکتے ہیں اور بیس پلیٹس، اسٹیفنرز، کنکشن پلیٹس، فلینجز، لفٹنگ لوازمات اور حفاظتی کوٹنگز کے ساتھ اپنی مرضی کے مطابق بنائے جاسکتے ہیں۔ یہ مضمون ان کی تعمیر، اہم وضاحتیں، مینوفیکچرنگ کے عمل، فوائد، ایپلی کیشنز، اور انتخاب کے تحفظات کی وضاحت کرتا ہے۔

مندرجات کا جدول

1. ایک سرکلر کھوکھلی سٹیل پائپ کالم کیا ہے؟
2. ایک سرکلر ہولو سٹیل پائپ کالم کو کس طرح ترتیب دیا جاتا ہے؟
3. بنیادی ساختی فوائد کیا ہیں؟
4. خریداروں کو کن وضاحتوں کا اندازہ لگانا چاہئے؟
5. سرکلر ہولو اسٹیل پائپ کالم کیسے تیار کیے جاتے ہیں؟
6. سرکلر ہولو سٹیل پائپ کالم کہاں استعمال ہوتے ہیں؟
7. یہ دوسرے اسٹیل کالموں کے ساتھ کیسے موازنہ کرتا ہے؟
8. خریداروں کو صحیح کالم کا انتخاب کیسے کرنا چاہیے؟
9. اکثر پوچھے گئے سوالات
10. ایک پیشہ ور صنعت کار کے ساتھ کیوں کام کریں؟

ایک سرکلر کھوکھلی سٹیل پائپ کالم کیا ہے؟

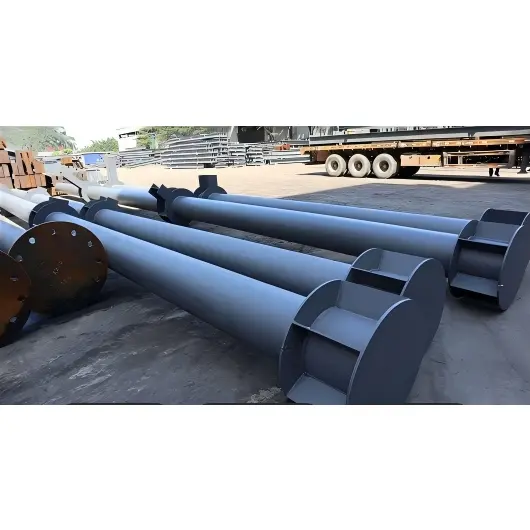

ایک سرکلر ہولو اسٹیل پائپ کالم ایک عمودی بوجھ برداشت کرنے والا ساختی جزو ہے جس میں کھوکھلی بیلناکار کراس سیکشن ہوتا ہے۔ یہ عام طور پر کاربن سٹرکچرل اسٹیل یا کم مصر دات اسٹیل سے تیار کیا جاتا ہے اور اسے سیملیس پائپ یا رولڈ اور ویلڈڈ پائپ کے طور پر تیار کیا جاسکتا ہے۔

ٹھوس اسٹیل کالم کے برعکس، کھوکھلی ترتیب مضبوط ساختی پروفائل کو برقرار رکھتے ہوئے غیر ضروری مواد کو کم کرتی ہے۔ سرکلر جیومیٹری فریم کے گرد دباؤ کو تقسیم کرتی ہے اور لوڈنگ سمت سے قطع نظر مستقل مزاحمت فراہم کرتی ہے۔ یہ ڈیزائن کو خاص طور پر مفید بناتا ہے جہاں کالم مشترکہ محوری کمپریشن، موڑنے، ٹارشن، ہوا کے بوجھ، یا سنکی قوتوں کا تجربہ کرسکتے ہیں۔

ایک عام تصریح کے طور پر اظہار کیا جاتا ہےφD × t × L، جہاں D بیرونی قطر کی نمائندگی کرتا ہے، t دیوار کی موٹائی کی نمائندگی کرتا ہے، اور L کالم کی لمبائی کی نمائندگی کرتا ہے۔ مثال کے طور پر، φ219 × 8 × 6000 219 ملی میٹر بیرونی قطر، 8 ملی میٹر دیوار کی موٹائی، اور 6 میٹر لمبائی کی نشاندہی کرتا ہے۔

ایک سرکلر ہولو سٹیل پائپ کالم کو کس طرح ترتیب دیا جاتا ہے؟

ایک ساختی پائپ کالم ایک سٹیل ٹیوب سے زیادہ ہے. بہت سے منصوبوں کے لیے، مکمل اسمبلی میں کنکشن اور کمک کے اجزاء شامل ہوتے ہیں جو کالم کو بنیادوں، بیموں، چھتوں کے نظام اور دیگر ساختی ارکان کے ساتھ مربوط ہونے دیتے ہیں۔

• کالم باڈی:بنیادی سرکلر سٹیل پائپ قطر، دیوار کی موٹائی، لمبائی، میٹریل گریڈ اور ڈیزائن کے بوجھ کے مطابق منتخب کیا جاتا ہے۔
• بیس پلیٹ:ویلڈیڈ اسٹیل پلیٹ جو کالم کے بوجھ کو اینکر بولٹ کے ذریعے فاؤنڈیشن میں منتقل کرتی ہے۔
• اسٹیفنر پلیٹیں یا انگوٹھیاں:کمک استعمال کی جاتی ہے جہاں زیادہ بوجھ یا مقامی بکلنگ مزاحمت کی ضرورت ہوتی ہے۔
• ٹاپ پلیٹ یا فلینج:بیم، ٹرس، اوپری کالم، یا دیگر ساختی اجزاء کے لیے کنکشن پوائنٹ فراہم کرتا ہے۔
• کنکشن پلیٹیں اور کوربل:بیم سے کالم یا پائپ سے پائپ کنکشن کی سہولت فراہم کریں۔
• اعلی طاقت کے بولٹ:بولٹڈ ساختی کنکشن کے لیے استعمال کیا جاتا ہے جہاں انجینئرنگ ڈیزائن کے ذریعہ بیان کیا گیا ہے۔
• حفاظتی کوٹنگ:پرائمر، انٹرمیڈیٹ اور ٹاپ کوٹ سسٹمز یا galvanizing ماحولیاتی حالات کے مطابق لگائی جا سکتی ہے۔

اضافی لمبے ڈھانچے کے لیے، انفرادی حصوں کو ویلڈڈ، فلینج، یا دیگر انجنیئرڈ اسپلائس کنفیگریشن کے ذریعے بھی جوڑا جا سکتا ہے۔

بنیادی ساختی فوائد کیا ہیں؟

متوازن لوڈ کی تقسیم

سرکلر کراس سیکشن کا کوئی روایتی مضبوط اور کمزور محور نہیں ہے۔ اس کی جیومیٹری ٹیوب کے ارد گرد تناؤ کو تقسیم کرتی ہے، جو اسے مختلف سمتوں سے بوجھ کے سامنے آنے والے ڈھانچے کے لیے موزوں بناتی ہے۔

مضبوط کمپریشن اور ٹورسنل کارکردگی

پائپ کالم اکثر ایپلی کیشنز کے لیے منتخب کیے جاتے ہیں جن میں کافی محوری بوجھ کی گنجائش اور ٹورسنل اثرات کے خلاف مزاحمت کی ضرورت ہوتی ہے۔ بند کھوکھلا حصہ مفید ساختی کارکردگی بھی فراہم کرتا ہے جہاں استحکام اور کثیر جہتی لوڈنگ اہم ہے۔

ہوا کی نمائش میں کمی

ہموار بیلناکار پروفائل کونیی ساختی پروفائلز کے مقابلے ایروڈینامک مزاحمت کو کم کر سکتا ہے۔ یہ خصوصیت چھتریوں، واک ویز، ٹاورز، اسٹیڈیم کے ڈھانچے، اور دیگر بیرونی تنصیبات میں بے نقاب کالموں کے لیے قابل قدر ہو سکتی ہے۔

موثر تنصیب

کچھ بھاری ساختی متبادلات کے مقابلے میں، کھوکھلی سٹیل کے کالم ایک موثر طاقت سے وزن کا رشتہ پیش کر سکتے ہیں۔ بیس پلیٹوں، کنکشن کے اجزاء، سوراخوں اور حفاظتی کوٹنگز کی فیکٹری فیبریکیشن بھی تعمیراتی سائٹ پر ضروری پروسیسنگ کی مقدار کو کم کر سکتی ہے۔

آرکیٹیکچرل لچک

جب ساختی اجزاء جان بوجھ کر نظر آتے ہیں تو ہموار بیلناکار شکل اچھی طرح سے کام کرتی ہے۔ اس لیے سرکلر کالم تجارتی عمارتوں، عوامی سہولیات، زمین کی تزئین کے ڈھانچے، اور جدید صنعتی منصوبوں میں ساختی اور تعمیراتی افعال کو یکجا کر سکتے ہیں۔

خریداروں کو کن وضاحتوں کا اندازہ لگانا چاہئے؟

ساختی کالم کا انتخاب صرف پائپ قطر کو منتخب کرنے کے بجائے انجینئرنگ کی ضروریات سے شروع ہونا چاہئے۔ مٹیریل گریڈ، دیوار کی موٹائی، لمبائی، کنکشن کنفیگریشن، لوڈنگ کنڈیشنز، فیبریکیشن ٹولرنس، اور سنکنرن ماحول سبھی حتمی تفصیلات پر اثر انداز ہوتے ہیں۔

مثال کے طور پر، HAISHENG کی مصنوعات کی معلومات Q235B اور Q355B کو مرکزی دھارے کے مواد کے درجات کے طور پر شناخت کرتی ہے اور φD × t × L فارمیٹ میں پائپ کے طول و عرض فراہم کرتی ہے۔ اصل ساختی جہتوں کا تعین ہمیشہ پراجیکٹ کے حساب اور قابل اطلاق ڈیزائن کے معیارات سے کیا جانا چاہیے۔

سرکلر ہولو اسٹیل پائپ کالم کیسے تیار کیے جاتے ہیں؟

پروفیشنل فیبریکیشن سٹیل کے پائپ یا پلیٹ کو نقل و حمل اور تنصیب کے لیے تیار شدہ ساختی اسمبلی میں تبدیل کر دیتی ہے۔ ایک کنٹرول شدہ پیداواری عمل جہتی درستگی، ویلڈ کوالٹی، سیدھا پن اور سطح کے تحفظ کو برقرار رکھنے میں مدد کرتا ہے۔

1. خام مال کا معائنہ:سٹیل گریڈ، طول و عرض، سطح کی حالت، اور متعلقہ مواد کی دستاویزات کی جانچ پڑتال کی جاتی ہے.
2. کاٹنا:پائپ یا سٹیل کی پلیٹوں کو مطلوبہ کالم کی لمبائی اور فیبریکیشن ڈرائنگ کے مطابق کاٹا جاتا ہے۔
3. تشکیل:بڑے قطر والے ویلڈیڈ کالم اسٹیل پلیٹ کو بیلناکار شکل میں رول کر کے تیار کیے جا سکتے ہیں جس کے بعد ویلڈنگ کی جاتی ہے۔
4. تیاری کا اختتام:مطلوبہ کنکشن جیومیٹری کو حاصل کرنے کے لیے کالم کے سروں کو مشینی یا بیول کیا جا سکتا ہے۔
5. اجزاء اسمبلی:بیس پلیٹس، ٹاپ پلیٹس، اسٹیفنرز، کوربلز، فلینجز، اور کنکشن پلیٹیں انجینئرنگ ڈرائنگ کے مطابق رکھی گئی ہیں۔
6. ویلڈنگ:اجزاء کو مناسب من گھڑت طریقہ کار کا استعمال کرتے ہوئے ویلڈیڈ کیا جاتا ہے، جہاں ضرورت ہو وہاں غیر تباہ کن جانچ کا اطلاق ہوتا ہے۔
7. سیدھا اور اصلاح:ویلڈنگ کی اخترتی اور کالم سیدھا پن کی جانچ پڑتال کی جاتی ہے اور جب ضروری ہو تو اسے درست کیا جاتا ہے۔
8. سوراخ پروسیسنگ:بولٹ اور یوٹیلیٹی ہولز کو مخصوص طول و عرض اور مقامات پر ڈرل یا پروسیس کیا جاتا ہے۔
9. سطح کا علاج:پرائمر اور حفاظتی کوٹنگ لگانے سے پہلے زنگ اور چکی کے پیمانے کو بلاسٹنگ کے ذریعے ہٹایا جا سکتا ہے۔
10. حتمی معائنہ:طول و عرض، کنکشن، ویلڈز، کوٹنگ کی حالت، نشانات، اور پیکیجنگ شپمنٹ سے پہلے معائنہ کیا جاتا ہے.

بڑے قطر کے کالموں کے لیے، ویلڈڈ تعمیر قطر اور دیوار کی موٹائی میں زیادہ لچک فراہم کرتی ہے۔ ہموار پائپ کالم، اس دوران، کارآمد ہو سکتے ہیں جہاں ہموار تعمیر اور مخصوص جہتی ضروریات کو ترجیح دی جاتی ہے۔

سرکلر ہولو سٹیل پائپ کالم کہاں استعمال ہوتے ہیں؟

ساختی کارکردگی اور صاف بیلناکار جیومیٹری کا امتزاج ان کالموں کو انجینئرنگ اور تعمیراتی مقاصد دونوں کو پورا کرنے کی اجازت دیتا ہے۔

• صنعتی پلانٹس:کارخانوں اور پیداواری سہولیات میں عمودی ساختی معاونت کے طور پر استعمال کیا جاتا ہے۔
• اسٹیڈیم اور بڑے اسپین والے مقامات:ڈھانچے کے لیے موزوں ہے جہاں کثیر جہتی لوڈنگ اور تعمیراتی ظاہری شکل اہم ہے۔
• چلنے کے راستے اور چھتری:ہموار پروفائل بے نقاب آؤٹ ڈور سپورٹ کے لیے ایک عملی حل فراہم کرتا ہے۔
• تیار شدہ عمارتیں:فیکٹری سے تیار کردہ اجزاء اسمبلی کو آسان بنا سکتے ہیں اور تعمیراتی ہم آہنگی کو بہتر بنا سکتے ہیں۔
• پل اور میونسپل ڈھانچے:منتخب پیئرز، سپورٹ ممبران، گارڈریل پوسٹس، اور متعلقہ ڈھانچے پر لاگو۔
• زمین کی تزئین کی تعمیر:بیلناکار کالم صاف بصری ظاہری شکل کو برقرار رکھتے ہوئے ساختی مدد فراہم کر سکتے ہیں۔
• اونچی عمارتیں:بڑے CHS ممبران کو کافی عمودی اور مشترکہ بوجھ کے لیے انجینئر کیا جا سکتا ہے۔

یہ دوسرے اسٹیل کالموں کے ساتھ کیسے موازنہ کرتا ہے؟

مختلف ساختی پروفائلز مختلف انجینئرنگ کے مقاصد کو پورا کرتے ہیں۔ اس لیے ایک سرکلر ہولو سیکشن کا اندازہ پروجیکٹ کی ضروریات کے مطابق کیا جانا چاہیے بجائے اس کے کہ اسے H-سیکشن یا مربع/مستطیل کھوکھلی حصوں کے لیے عالمی متبادل سمجھا جائے۔

مناسب سیکشن ساختی حسابات، کنکشن کی ضروریات، من گھڑت حالات، مواد کی دستیابی، پروجیکٹ بجٹ، اور قابل اطلاق عمارت کے معیارات پر منحصر ہے۔

خریداروں کو صحیح کالم کا انتخاب کیسے کرنا چاہیے؟

پروکیورمنٹ ٹیموں، انجینئروں، ٹھیکیداروں، اور سٹیل کے ڈھانچے کے سازوں کے لیے، ایک واضح تکنیکی تفصیلات مواصلاتی مسائل اور کوٹیشن میں تاخیر کو نمایاں طور پر کم کر سکتی ہیں۔

1. ڈیزائن بوجھ کی وضاحت کریں:محوری بوجھ، موڑنے کے لمحات، ٹورسنل اثرات، ہوا کے بوجھ، زلزلے کے حالات، اور دیگر متعلقہ ڈیزائن کی معلومات فراہم کریں۔
2. طول و عرض کی تصدیق کریں:بیرونی قطر، دیوار کی موٹائی، لمبائی، اور مطلوبہ جہتی رواداری کی وضاحت کریں۔
3. مواد کا درجہ منتخب کریں:Q235B اور Q355B عام انتخاب ہیں، جبکہ فائنل گریڈ کو پروجیکٹ ڈیزائن کے تقاضوں کے مطابق ہونا چاہیے۔
4. کنکشن کی تفصیلات کا تعین کریں:بیس پلیٹ کے طول و عرض، اینکر بولٹ کا انتظام، فلینج کی ضروریات، بیم کنکشن کے مقامات، اور اسٹیفنر کی تفصیلات فراہم کریں۔
5. ماحول پر غور کریں:بیرونی، مرطوب، ساحلی، یا کیمیاوی طور پر جارحانہ ماحول میں سنکنرن سے تحفظ کو بہتر کرنے کی ضرورت پڑ سکتی ہے۔
6. معائنہ کی ضروریات کی تصدیق کریں:پیداوار سے پہلے جہتی معائنہ، ویلڈ معائنہ، غیر تباہ کن جانچ، کوٹنگ کی موٹائی، اور دستاویزات پر تبادلہ خیال کریں.
7. پلان لاجسٹکس:کالم کی لمبائی، نقل و حمل کی پابندیاں، لفٹنگ پوائنٹس، سیگمنٹیشن، پیکیجنگ، اور انسٹالیشن کی ترتیب پر غور کریں۔

ایک تفصیلی ڈرائنگ یا تصریح کا پیکج مینوفیکچرر کو سب سے مناسب فیبریکیشن روٹ اور کنکشن کنفیگریشن کا تعین کرنے کی اجازت دیتا ہے۔ خریدار یہ سمجھنے کے لیے ساختی سٹیل کے اجزاء کا بھی جائزہ لے سکتے ہیں کہ کالم دوسرے من گھڑت سٹیل عناصر کے ساتھ کیسے ضم ہوتے ہیں۔

اکثر پوچھے گئے سوالات

سرکلر کھوکھلی سٹیل پائپ کالموں کے لیے عام طور پر کون سا مواد استعمال ہوتا ہے؟

Q235B اور Q355B ساختی سٹیل عام طور پر ان کالموں کے لیے مخصوص کیے جاتے ہیں۔ حتمی مواد کا انتخاب ساختی حسابات، قابل اطلاق معیارات، ماحولیاتی حالات اور پروجیکٹ کی ضروریات کے مطابق کیا جانا چاہیے۔

ہموار اور ویلڈیڈ پائپ کالموں میں کیا فرق ہے؟

ہموار کالم ہموار اسٹیل پائپ سے تیار ہوتے ہیں اور ان میں طول بلد ویلڈ نہیں ہوتا ہے۔ ویلڈڈ کالم اسٹیل پلیٹ سے بنتے ہیں اور ویلڈنگ کے ذریعے جوڑتے ہیں۔ ویلڈڈ تعمیر بڑے قطر اور اپنی مرضی کے مطابق دیوار کی موٹائی کے لیے زیادہ لچک فراہم کرتی ہے، جب کہ ہموار پائپ مخصوص قطر اور ساختی ضروریات کے لیے فائدہ مند ہو سکتا ہے۔

کیا ایک سرکلر کھوکھلی سٹیل پائپ کالم اپنی مرضی کے مطابق کیا جا سکتا ہے؟

جی ہاں من گھڑت صلاحیتوں اور انجینئرنگ کی ضروریات پر منحصر ہے، قطر، دیوار کی موٹائی، لمبائی، بیس پلیٹس، ٹاپ کنکشن، اسٹیفنرز، کنکشن پلیٹس، بولٹ ہولز، لفٹنگ لگز، اسپلائس کنفیگریشنز، اور سطح کے علاج کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔

سنکنرن تحفظ کو کس طرح سنبھالا جاتا ہے؟

عام اختیارات میں شاٹ بلاسٹنگ کے بعد پرائمر، انٹرمیڈیٹ اور ٹاپ کوٹ سسٹم شامل ہیں۔ مناسب ایپلی کیشنز کے لیے ہاٹ ڈِپ گالوانائزنگ پر بھی غور کیا جا سکتا ہے، خاص طور پر جہاں بہتر سنکنرن تحفظ کی ضرورت ہو۔

کیا سرکلر پائپ کالم بیرونی ڈھانچے کے لیے موزوں ہیں؟

جب کالم کے طول و عرض، ساختی ڈیزائن، کنکشن، اور سنکنرن سے تحفظ کا نظام مناسب طور پر بیان کیا جاتا ہے تو انہیں بیرونی ایپلی کیشنز جیسے کینوپیز، واک ویز، لینڈ سکیپ ڈھانچے، میونسپل سہولیات، اور دیگر بے نقاب اسٹیل سسٹمز میں استعمال کیا جا سکتا ہے۔

کوٹیشن کی درخواست کرتے وقت کونسی معلومات فراہم کی جانی چاہیے؟

مفید معلومات میں مقدار، سٹیل کا درجہ، بیرونی قطر، دیوار کی موٹائی، لمبائی، کنکشن ڈرائنگ، بیس پلیٹ کی تفصیلات، سطح کے علاج کے تقاضے، معائنہ کے معیارات، منزل، اور متوقع ترسیل کا شیڈول شامل ہیں۔ ساختی ڈرائنگ اپنی مرضی کے مطابق منصوبوں کے لیے خاص طور پر مددگار ہیں۔

ایک پیشہ ور صنعت کار کے ساتھ کیوں کام کریں؟

ایک ساختی کالم کو ایک مکمل بوجھ برداشت کرنے والے نظام کے حصے کے طور پر کارکردگی کا مظاہرہ کرنا چاہیے، لہذا پروڈکٹ کے انتخاب میں پائپ کی قیمتوں کا موازنہ کرنے سے زیادہ شامل ہونا چاہیے۔ مینوفیکچرنگ کی درستگی، ویلڈنگ کا معیار، کنکشن کی تفصیلات، سطح کی حفاظت، معائنہ کے طریقہ کار، پیکیجنگ، اور ڈیلیوری کوآرڈینیشن سبھی حتمی پروجیکٹ کے نتائج کو متاثر کرتے ہیں۔

ہیشینگ Q235B یا Q355B ساختی سٹیل کا استعمال کرتے ہوئے سرکلر ہولو سٹیل پائپ کالم فراہم کرتا ہے اور بیس پلیٹس، اسٹیفنرز، کنکشن پلیٹس، اعلیٰ طاقت والے بولٹ اور حفاظتی کوٹنگز سمیت فیبریکیشن کنفیگریشنز کو سپورٹ کرتا ہے۔ پراجیکٹ کی مخصوص ضروریات کے لیے، خریدار ڈرائنگ، طول و عرض، لوڈنگ کی معلومات، مقدار، اور درخواست کی شرائط فراہم کر سکتے ہیں تاکہ کالم کی مناسب ترتیب کا جائزہ لیا جا سکے۔
