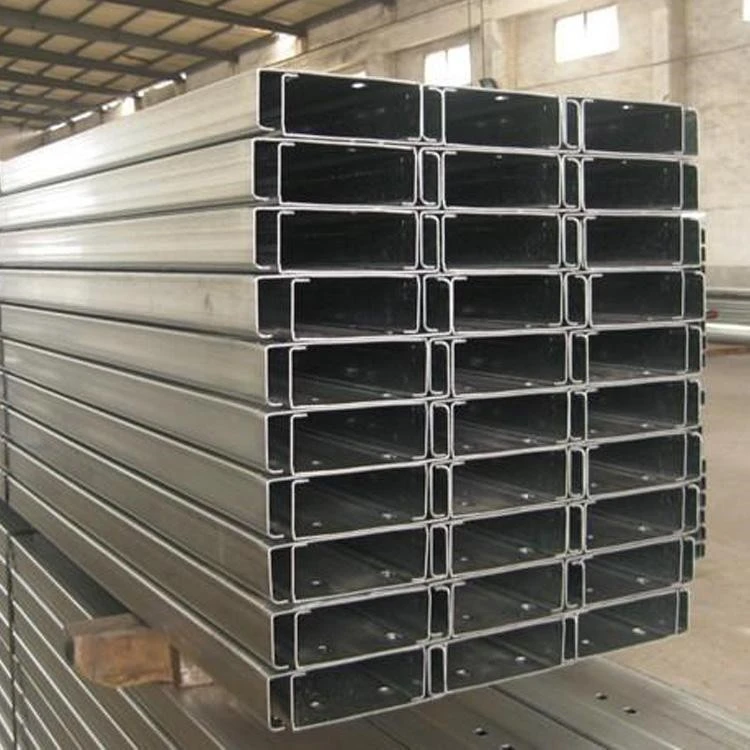

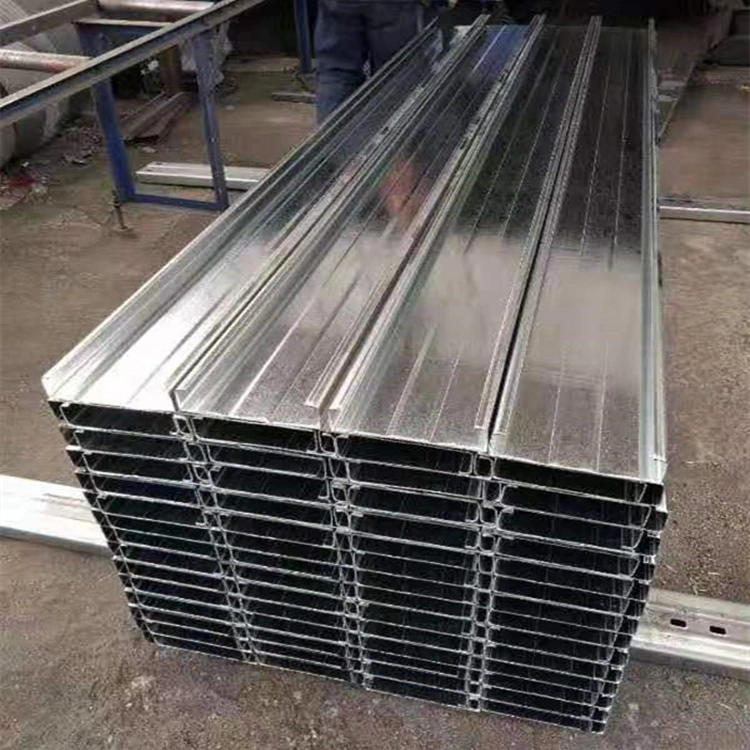

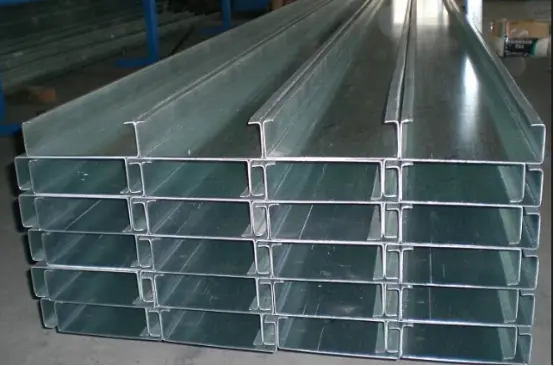

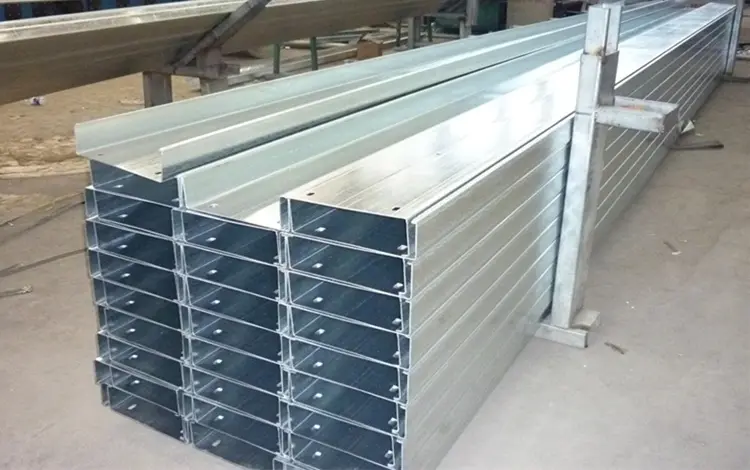

کولڈ رولڈ سی سیکشن اسٹیل پورلن ہاٹ ڈِپ جستی اسٹیل سٹرپس سے تیار کیے جاتے ہیں۔ چھت کے پرلنس اور دیوار کے پرلنس میں درجہ بندی کی گئی ہے، وہ سٹیل کے شہتیروں، کالموں، یا خلائی فریموں کے اوپری راگوں پر نصب ہیں۔ وہ کلر لیپت اسٹیل کی چھت اور دیوار کے پینلز کے لیے بوجھ برداشت کرنے کی بنیاد کے طور پر کام کرتے ہیں، بوجھ کو مرکزی اسٹیل ڈھانچے میں منتقل کرتے ہیں اور عمارت کے لفافے کے نظام کے ساختی فریم ورک کے طور پر کام کرتے ہیں۔ معیاری تصریح: Q235 ہاٹ ڈِپ جستی سی سیکشن اسٹیل جس کی جستی پرت کی موٹائی ≥80μm ہے۔
چھت: C140×50×20, C160×50×20, C180×60×20, C200×70×20
دیوار: C80×40×20, C100×50×20, C120×50×20
دیوار کی موٹائی: 1.8، 2.0، 2.2، 2.5 ملی میٹر
1)۔ سیدھی گول اسٹیل ٹائی راڈز: Φ10, Φ12; ترچھی نصب.
2)۔ آستین کے اسٹرٹس: Φ32×2.0 ویلڈیڈ پائپ؛ سخت سپورٹ فراہم کرنے کے لیے اخترن ٹائی راڈز کے ٹرانزیشن پوائنٹس پر نصب کیا گیا ہے۔
لے آؤٹ: ٹائی راڈز 4 میٹر سے زیادہ کے اسپین کے ساتھ چھت کے پرلن کے لیے لازمی ہیں۔
ایل کے سائز کا زاویہ سٹیل یا چھوٹا سی سیکشن سٹیل؛ ایک سرے پر purlin سے اور دوسرے سرے سے سٹیل کے شہتیر سے جڑا ہوا ہے۔ وہ چھت پر ہوا کے دباؤ کی وجہ سے purlin کو الٹنے سے روکتے ہیں اور طویل مدتی چھتوں کے لیے ایک معیاری خصوصیت ہیں۔
1)۔ پورلن کلیٹس: سٹیل کے شہتیروں اور کالموں پر ایمبیڈڈ یا ویلڈیڈ؛ ان کلیٹس پر سی سیکشن purlins آرام.
2)۔ اعلی طاقت والے بولٹ اور خود ڈرلنگ اسکرو: purlins کو الگ کرنے اور purlins کو کلیٹس پر محفوظ کرنے کے لیے استعمال کیا جاتا ہے۔
purlins کے اوپر فکسڈ: چھت/دیوار کے پینل، موصلیت، بخارات میں رکاوٹ والی جھلی، اور ٹرم/چمکتے ہوئے اجزاء۔
1. چھوٹا گودام (اسپین ≤ 9m): C140×50×2.0 چھت کے پرلنس + C100×50×2.0 وال purlins; سادہ ساگ سلاخوں؛ کوئی flange منحنی خطوط وحدانی.
2. معیاری فیکٹری بلڈنگ (12–24m): C160/C180 چھت کے پرلنس + مکمل ساگ راڈ اور سٹرٹ سسٹم + چھت کے فلینج منحنی خطوط وحدانی۔
3. ساحلی تیز ہوا والے علاقے / خلائی فریم کی چھتیں: موٹا سی سیکشن اسٹیل (2.2–2.5 ملی میٹر)، سیگ راڈ کی کثافت میں اضافہ، اور مکمل چھت کی فلینج بریسنگ۔
معیاری اندرون ملک: ہاٹ ڈِپ گالوانائزنگ ≥ 80μm؛
ساحلی (نمک کا اسپرے): ہاٹ ڈِپ گالوانائزنگ ≥ 120μm۔
1. کولڈ رولڈ سی سیکشن اسٹیل پورلن ساختی طور پر موثر کراس سیکشن کی خصوصیت رکھتا ہے، جو بہترین لچکدار اور کمپریسیو طاقت، مادی معیشت، اور اعلی بوجھ برداشت کرنے کی صلاحیت پیش کرتا ہے۔
2. ہموار، گڑبڑ سے پاک سطحیں اور درست چھدرن آسانی سے الگ کرنے اور کنکشن کی سہولت فراہم کرتی ہیں۔
3. یکساں مادی خصوصیات اور اچھی جفاکشی؛ گھماؤ اور اخترتی کے خلاف مزاحم۔
4. پہلے سے چھدرے ہوئے سوراخ براہ راست سائٹ پر اسمبلی کی اجازت دیتے ہیں، جو تعمیراتی وقت کو نمایاں طور پر کم کرتے ہیں۔
5. مختلف چھتوں اور دیواروں پر چڑھنے والے پینلز کے ساتھ ہم آہنگ۔ ہلکی اسٹیل کی عمارتوں کے لیے ایک ضروری فریمنگ پروفائل۔
اسی بوجھ برداشت کرنے کی صلاحیت کے لیے سرد ساختہ پتلی دیواروں والے حصوں کا وزن صرف ایک تہائی ہاٹ رولڈ چینل اسٹیل ہے۔ اس سے سٹیل کے شہتیروں، کالموں اور بنیادوں پر بوجھ نمایاں طور پر کم ہو جاتا ہے، ساتھ ہی ساخت کے لیے درکار کل سٹیل ٹننج۔ اس کے برعکس، کنکریٹ کے purlins انتہائی بھاری اور خلائی فریموں یا طویل مدتی ہلکی اسٹیل کی چھتوں کے لیے غیر موزوں ہیں۔
اجزاء کو مقررہ لمبائی میں تیار کیا جاتا ہے؛ آن سائٹ اسمبلی بولٹ کنکشن کے ساتھ خشک تعمیر کا طریقہ استعمال کرتی ہے، جو سائٹ پر کاٹنے یا ویلڈنگ کی ضرورت کو ختم کرتی ہے۔ اس کے برعکس، لکڑی کے purlins کو منصوبہ بندی اور حفاظتی علاج کی ضرورت ہوتی ہے، جب کہ کنکریٹ کے purlins کو فارم ورک، کاسٹنگ، اور کیورنگ کی ضرورت ہوتی ہے — جس کے نتیجے میں تعمیراتی ٹائم لائنز میں نمایاں فرق ہوتا ہے۔
سی-سیکشن سٹیل کا اندر کی طرف گھما ہوا ہونٹ گول بار ٹائی راڈز اور گھٹنے کے منحنی خطوط وحدانی کی آسانی سے تنصیب کی اجازت دیتا ہے، سادہ زاویہ-آئرن purlins کے مقابلے میں پس منظر کے گھماؤ اور ہوا/برف کے بوجھ کے خلاف اعلیٰ مزاحمت کے ساتھ ایک مضبوط ساختی نظام بناتا ہے۔
پورا حصہ ہاٹ ڈِپ جستی ہے، ایک یکساں، ایئر ٹائٹ زنک کوٹنگ کو یقینی بناتا ہے (اندرونی علاقوں کے لیے 80μm، ساحلی علاقوں کے لیے 120μm) جو بارش اور نمی سے سنکنرن کے خلاف مزاحمت کرتا ہے۔ اس کے برعکس، کچی لکڑی سڑنے اور ٹوٹ پھوٹ کا شکار ہوتی ہے، جبکہ معیاری بلیک آئرن چینل اسٹیل میں متواتر پینٹنگ کے لیے زیادہ دیکھ بھال کے اخراجات ہوتے ہیں۔
پلمبنگ اور الیکٹریکل لائنوں کے لیے ویب سائٹ پر براہ راست سوراخ کیے جا سکتے ہیں، جس سے بیم یا purlins کے ارد گرد روٹ کرنے کی ضرورت ختم ہو جاتی ہے اور نتیجتاً ایک صاف، موثر ترتیب ہوتا ہے۔ اس کے برعکس، چینل اسٹیل کی موٹی دیواریں ڈرلنگ کو مشکل بناتی ہیں، اور کنکریٹ کے purlins کو من مانی طور پر نہیں ڈرل کیا جا سکتا ہے۔
فیکٹری کی توسیع یا دروازے اور کھڑکی کے مقامات میں ترمیم کے دوران دوبارہ استعمال کے لیے مواد کو سائٹ پر کاٹا اور کاٹا جا سکتا ہے، اور اسٹیل 100٪ ری سائیکل ہے۔ تاہم، لکڑی اور کنکریٹ کے purlins، عام طور پر انہدام کے بعد تعمیراتی فضلہ بن جاتے ہیں۔
مسلسل رول بنانے کے ذریعے تیار کردہ، یونٹ کی لاگت ہاٹ رولڈ چینل اسٹیل یا ٹریٹڈ ٹھوس لکڑی کے پرلنس سے کم ہے، جس سے یہ صنعتی عمارت کے لفافوں کے لیے سب سے زیادہ اقتصادی فریمنگ انتخاب ہے۔
کولڈ رولڈ سی سیکشن اسٹیل پرلنس سیدھے سروں کی خصوصیت رکھتے ہیں، جو انہیں دیواروں اور قلیل مدتی چھتوں کے لیے سائٹ پر سادہ الگ کرنے کے ساتھ موزوں بناتے ہیں۔
زیڈ سیکشن اسٹیل کو لیپڈ، سٹگرڈ کنکشنز کے لیے ڈیزائن کیا گیا ہے، جو اسے لمبی چوڑی چھتوں کے لیے موزوں بناتا ہے۔
1. ہاٹ رولڈ چینل اسٹیل: بھاری خود وزن، مہنگا مواد، اور غیر اقتصادی؛
2. لکڑی کے purlins: آتش گیر اور سڑنے کا خطرہ؛ آگ کی حفاظت کے معیارات کو پورا کرنے میں ناکام؛
3. کنکریٹ purlins: بھاری اور نصب کرنے کے لئے سست؛ سٹیل کی تعمیر میں بڑے پیمانے پر مرحلہ وار۔
خام مال: گرم ڈِپ جستی سٹیل کی پٹی (Q235)۔ معائنہ زنک کوٹنگ کی موٹائی، پٹی کی موٹائی، اور پیداوار کی طاقت کا احاطہ کرتا ہے۔ عام دیوار کی موٹائی: 1.8/2.0/2.2/2.5 ملی میٹر۔ زنک کوٹنگ کی ضروریات: ≥80 μm (اندرونی) اور ≥120 μm (ساحلی)۔ سٹیل کی پٹی کو چھیلنے، بغیر لیپت دھبوں، یا گھماؤ والے کناروں سے پاک ہونا چاہیے۔
اسٹیل کوائل کو انکوائلر پر لہرایا جاتا ہے → پٹی چپٹی → تشکیل دینے والے یونٹ میں کھلایا جاتا ہے (مادی کے انحراف کو روکنے کے لیے ٹریکنگ/الائنمنٹ سسٹم سے لیس)۔
سٹیل کی پٹی تشکیل دینے والے رولرس کے متعدد سیٹوں سے گزرتی ہے، آہستہ آہستہ جھک کر جال، اوپر اور نیچے کے فلینجز، اور اندرونی ہونٹوں کو تشکیل دیتی ہے۔ ایک معیاری سی سیکشن پروفائل (مثال کے طور پر، C80/C100/C140/C160/C180/C200) ایک ہی پاس میں تیار کیا جاتا ہے۔
آن لائن ہائیڈرولک فلائنگ آری کا استعمال کرتے ہوئے مطلوبہ پروجیکٹ کی لمبائی کو کاٹیں۔ کٹا ہوا ہموار اور اخترتی سے پاک ہے۔

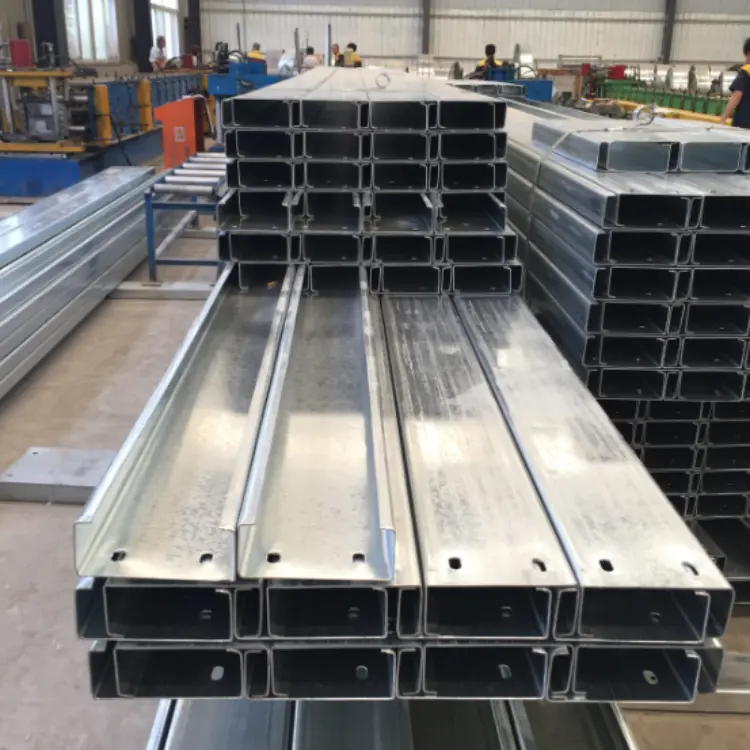

سیگ راڈز کے لیے بولٹ کے سوراخ اور گول سوراخوں کو بعد میں اسمبلی اور باندھنے کے لیے تیار شدہ پروڈکٹ کے سروں یا جال میں ٹھونس دیا جاتا ہے۔

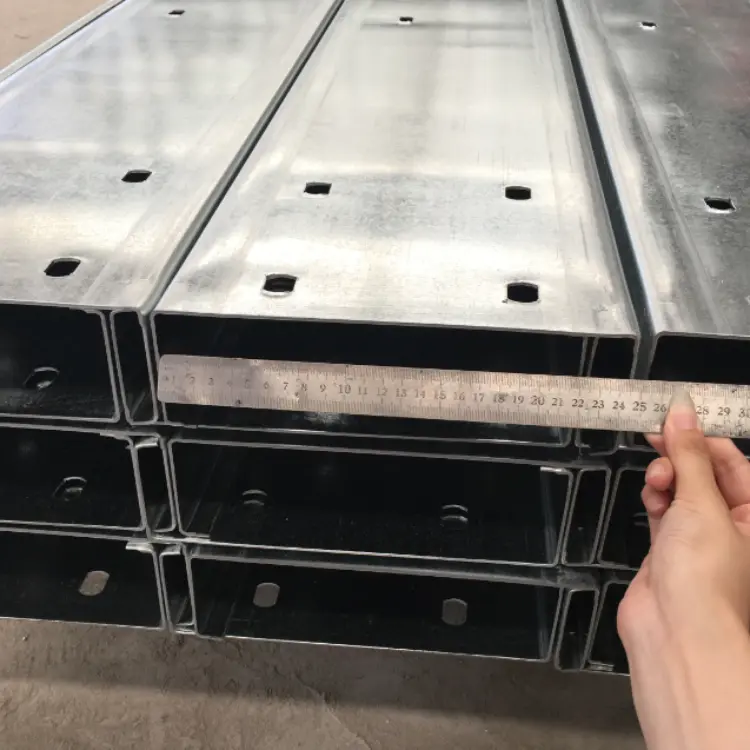

1. سیکشن کی اونچائی، فلینج کی چوڑائی، ہونٹوں کے طول و عرض اور دیوار کی موٹائی کی پیمائش کریں۔
2. زنک کی کوٹنگ کو موڑنے، مروڑنے یا نقصان کا معائنہ کریں۔ غیر موافق اشیاء کو الگ کریں۔
ایک ہی تصریح کی مصنوعات کو صاف ستھرا اسٹیک اور بنڈل؛ ماڈل، موٹائی، اور لمبائی کے ساتھ لیبل؛ گودام کے لئے لکڑی کے pallets پر پیک.
1. سیدھی/ترچھی سیگ سلاخیں: گول اسٹیل کی کٹنگ → تھریڈ رولنگ؛
2. سٹرٹس: ویلڈڈ پائپ کا کاٹنا؛
3. گھٹنے کے منحنی خطوط وحدانی اور پورلن کلیٹس: اسٹیل پلیٹوں کی CNC کاٹنا، موڑنا، اور جستی بنانا۔
1. سٹیل کے شہتیروں/کالموں کو ویلڈ purlin cleats؛
2. کولڈ رولڈ سی سیکشن سٹیل کے پرلنس کو پوزیشن میں لہرائیں اور انہیں کلیٹس پر بولٹ کریں۔
3. سیگ راڈز اور آستین کے سٹرٹس لگائیں۔ چھت کے لیے ایو منحنی خطوط وحدانی (گھٹنے کے منحنی خطوط وحدانی) نصب کریں۔
1. مواد: Q235B کولڈ رولڈ ہاٹ ڈِپ جستی سٹیل کی پٹی
2. جستی کوٹنگ کی موٹائی
معیاری اندرون ملک علاقوں: ≥80μm
ساحلی یا کیمیائی سنکنرن زون: ≥120μm
C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; موٹائی: 1.8–3.0 ملی میٹر۔
1. پیداوار کی طاقت: ≥235 MPa
2. لکیری توسیع کا گتانک: 1.2×10⁻⁵/℃ (رنگ لیپت سٹیل کی چادروں کی تھرمل توسیع کے ساتھ ہم آہنگ)
1. ساگ کی سلاخیں
سیدھی/ترچھی سیگ راڈز: φ10 یا φ12 Q235 گول اسٹیل؛ سرے دھاگے سے لپٹے ہوئے اور گرم ڈِپ جستی ہیں۔
سٹرٹ آستین: Φ32×2.0 ویلڈیڈ پائپ؛ ایک پتلی گول سٹیل کی چھڑی تناؤ کے لیے اندرونی حصے سے گزرتی ہے۔
4 میٹر> purlin کے پھیلے کے لیے ایک سیگ راڈ سسٹم لازمی ہے۔
2. Eave منحنی خطوط وحدانی (چھت کے لیے مخصوص)
چھوٹے سی سیکشنز یا اینگل سٹیل سے کاٹیں۔ موٹائی purlin سے ملتی ہے یا 1.8 ملی میٹر ہے؛ ایک سرہ purlin سے اور دوسرا سٹیل کی شہتیر سے جڑتا ہے تاکہ purlin کو الٹنے سے روکا جا سکے۔
3. کنکشن کے اجزاء
پورلن کلیٹس: 3.0–5.0 ملی میٹر ہاٹ ڈِپ جستی سٹیل پلیٹ؛ فاسٹننگ بولٹ: M12 یا M14 ہاٹ ڈِپ جستی بولٹ۔
1. چھوٹے گودام (اسپین ≤ 9m، تنگ کالم فاصلہ): چھت C140×50×2.0; وال C100×50×2.0
2. معیاری فیکٹری عمارتیں (12–24m کا دورانیہ، کالم کا فاصلہ تقریباً 6–7m): چھت C160/C180 (دیوار کی موٹائی 2.0–2.2mm)؛ sag سلاخوں اور flange منحنی خطوط وحدانی کے مکمل سیٹ کے ساتھ لیس
3. ساحلی تیز ہوا والے علاقے: موٹے پرلنس (دیوار کی موٹائی 2.2–2.5 ملی میٹر)؛ sag سلاخوں کو قریب کے وقفوں پر نصب کیا جاتا ہے۔
4. بڑی فیکٹری کی عمارتیں (کالم میں وقفہ کاری > 7m): چھت C200, C220, C250, C280, C300 (دیوار کی موٹائی 2.0–3.0mm)؛ sag سلاخوں اور flange منحنی خطوط وحدانی کے مکمل سیٹ کے ساتھ لیس
