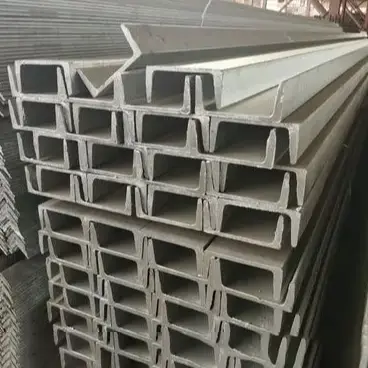

چھت سازی کے لیے ہاٹ رولڈ اسٹیل چینل پرلنس ہیوی ڈیوٹی، چھتوں اور دیواروں کے لیے بوجھ برداشت کرنے والے ساختی ارکان کے طور پر کام کرتے ہیں۔ سرد ساختہ پتلی دیواروں والی C- یا Z-purlins کے برعکس، وہ گرم رولڈ اسٹیل سے براہ راست ایک واحد، اٹوٹ یونٹ کے طور پر بنتے ہیں۔ یہ عمل سردی کی تشکیل سے منسلک اندرونی دباؤ کو ختم کرتا ہے اور پورے ویب اور فلینجز پر یکساں موٹائی کو یقینی بناتا ہے، جب لائٹ گیج اسٹیل purlins کی بوجھ برداشت کرنے کی صلاحیت ناکافی ہوتی ہے تو انہیں متبادل متبادل کا مثالی انتخاب بناتا ہے۔
خام مال کی تعمیل: چھت سازی کے لیے ورجن ہاٹ رولڈ اسٹیل چینل پرلنس کو قومی معیار GB/T707 کے مطابق سختی سے رول کیا جاتا ہے۔ ری سائیکل/ری رولڈ غیر معیاری مواد کا استعمال ممنوع ہے، اور دیوار کی موٹائی سے زیادہ منفی انحراف کو سختی سے روکا جاتا ہے۔
تیار مصنوعات کی پروسیسنگ: ورجن چینل اسٹیل فکسڈ لینتھ کٹنگ، تناؤ سے نجات، درست ویب پنچنگ، اور اینڈ فیس ڈیبرنگ سے گزرتا ہے۔ ہاٹ رولڈ بیس میٹریل کی مکینیکل خصوصیات غیر تبدیل شدہ رہتی ہیں، جس میں پروسیسنگ اسمبلی کے لیے درست تکمیل تک محدود ہے۔
مناسب ایپلی کیشنز: اسٹیل بیم یا کنکریٹ رنگ بیم بیسز، بھاری بھرکم چھت، چھت پر نصب آلات کے لیے معطل پلیٹ فارم، سمیلٹنگ پلانٹس میں اعلی درجہ حرارت سے متعلق معاون سہولیات، اور عمر رسیدہ پورٹل کے سخت فریم ڈھانچے کی تزئین و آرائش۔
ممنوعہ ایپلی کیشنز: معیاری نئی ہلکی بوجھ والی فیکٹری عمارتیں (15 میٹر سے کم پھیلی ہوئی ہیں) اور مسلسل اوورلیپنگ کے ساتھ کھڑی ڈھلوان چھتیں؛ یہ منظرنامے ناقص لاگت کی تاثیر اور ساختی موافقت پیش کرتے ہیں۔
اندرونی خشک/دھول سے پاک ماحول: سینڈ بلاسٹنگ/زنگ ہٹانے کے بعد جامع پینٹ کوٹنگ۔
بیرونی مرطوب/ساحلی/کیمیائی ماحول: طویل مدتی سنکنرن تحفظ کے لیے ہاٹ ڈِپ گالوانائزنگ۔
نمبر 8 چینل اسٹیل: 80×43×5mm (چھوٹے پیمانے پر تزئین و آرائش کے منصوبوں کے لیے بنیادی مواد)
نمبر 10 چینل اسٹیل: 100×48×5.3mm (عمومی بھاری بھرکم چھت سازی کے لیے بنیادی مواد)
نمبر 12 چینل اسٹیل: 120 × 53 × 5.5 ملی میٹر ( آلات کے پلیٹ فارم اور بھاری برف جمع ہونے والے علاقوں کے لیے مخصوص)
گول اسٹیل ٹائی راڈز: Φ12, Φ14 Q235 ہاٹ ڈِپ جستی گول اسٹیل جس میں دھاگے سے لپٹے سرے ہیں۔ چینل سٹیل ویب کی زیادہ سختی کی وجہ سے، سائٹ پر ڈرلنگ ممنوع ہے — فیکٹری میں بولٹ کے سوراخوں کو پہلے سے تیار کیا جانا چاہیے۔
آستین کے اسٹرٹس: Φ32×2.0 ویلڈیڈ سٹیل پائپ؛ مقامی قینچ کے دباؤ کا مقابلہ کرنے کے لیے اخترن ٹائی راڈز کے سخت کونے کی حمایت کے لیے استعمال کیا جاتا ہے۔
چھت کے گھٹنے کے منحنی خطوط وحدانی: L40×4 یا L50×5 برابر ٹانگ اینگل اسٹیل؛ ونڈ سکشن کی وجہ سے الٹنے کے خلاف مزاحمت کرنے کے لیے purlins کو مین بیم سے جوڑتا ہے۔
پورلن کلیٹس: 3.0–5.0 ملی میٹر ہاٹ رولڈ اسٹیل پلیٹ (کاٹ اور جھکا ہوا) پہلے سے ڈرل شدہ بولٹ ہولز کے ساتھ۔
فاسٹننگ بولٹ: M14 یا M16 ہاٹ ڈِپ جستی والے اعلی طاقت والے بولٹ؛ چینل سٹیل میں بڑے قطر کی تنصیب کے سوراخوں کو فٹ کرنے کے لیے سائز کا۔
براہ راست مطابقت: معیاری سٹینڈ سیون کلر اسٹیل شیٹس، لیپڈ کلر اسٹیل روف پینلز، اور شیشے کی اون/راک اون کی موصلیت کی تہہ۔
میچنگ ٹرم/فلیشنگ: رج کیپس، ایو فلاشنگ، اور چھت کی توسیع کا جوائنٹ ٹرم۔
اہم مواد کا انتخاب: نمبر 8 ہاٹ رولڈ چینل اسٹیل پورلن (معیاری لمبائی 6-9 میٹر)۔
معاون مواد: Φ12 سنگل قطار سادہ ٹائی راڈز؛ کوئی اضافی گھٹنے منحنی خطوط وحدانی.
اینٹی سنکنرن علاج: Sa2.5 گریڈ سینڈ بلاسٹنگ + ایپوکسی پرائمر + ٹاپ کوٹ کے دو کوٹ (فلم کی موٹائی ≥80 μm)۔
قابل اطلاق حالات: چھت کا بوجھ ≤0.8 kN/m²؛ کوئی معطل سامان؛ خشک اندرونی علاقوں.
اہم مواد کا انتخاب: نمبر 10 یا نمبر 12 موٹا چینل سٹیل؛ ضرورت کے مطابق purlin کا فاصلہ کم کر دیا گیا۔ معاون مواد: Φ14 قریب سے فاصلے والی ٹائی راڈز؛ زاویہ سٹیل گھٹنے منحنی خطوط وحدانی 100% purlin مقامات پر نصب.
اینٹی سنکنرن علاج: اندرونی استعمال کے لئے پینٹنگ سپرے؛ بیرونی استعمال کے لیے گرم ڈِپ گالوانائزنگ۔
قابل اطلاق حالات: چھت اضافی بوجھ جیسے وینٹی لیٹرز، فوٹو وولٹک نظام، یا دیکھ بھال کے عملے کی ٹریفک کو سپورٹ کرتی ہے۔
مواد کا انتخاب: نمبر 8 سے نمبر 12 تک کے سائز (ضروریات کی بنیاد پر منتخب کیا گیا)۔
اینٹی کورروشن اسٹینڈرڈ: پورلن، ٹائی راڈز، گھٹنے کے منحنی خطوط وحدانی، اور پورلن بریکٹ سبھی اجزاء کے درمیان گیلوینک سنکنرن کو ختم کرنے کے لیے جستی کوٹنگ کی موٹائی ≥120μm کی خصوصیت رکھتے ہیں۔
تنصیب کی تفصیلات: الیکٹرو کیمیکل سنکنرن کے راستے کو توڑنے کے لیے پورلن بریکٹ اور مین بیم کے درمیان اینٹی کورروشن گسکیٹ نصب کیے جاتے ہیں۔
چھت سازی کے لیے ہاٹ رولڈ اسٹیل چینل پرلنس: ہاٹ رولڈ بیس میٹریل میں دیوار کی یکساں موٹائی ہوتی ہے اور سرد بننے سے کوئی بقایا دباؤ نہیں ہوتا ہے۔ یہ پس منظر کے بھاری آبجیکٹ کے اثرات اور سیکشن بکلنگ یا ڈینٹنگ کے بغیر برف کے مرتکز بوجھ کو برداشت کرتا ہے۔
C/Z Purlins: پتلی دیواروں اور سرد ساختہ؛ حد سے زیادہ متمرکز بوجھ فوری طور پر موڑنے یا پھٹنے کا سبب بنتا ہے، جس سے وہ سامان کو معطل کرنے کے لیے غیر موزوں ہو جاتا ہے۔
چینل اسٹیل پرلنس: گھنے رولڈ بیس میٹریل؛ 400 ° C تک کے درجہ حرارت میں قلیل مدتی نمائش کے دوران کوئی پس منظر نہیں موڑتا ہے، جو انہیں بوائلر رومز اور سمیلٹنگ ورکشاپس کے لیے موزوں بناتا ہے۔
C/Z Purlins: پتلی دیواروں والے حصوں میں تھرمل تناؤ تیزی سے جاری ہوتا ہے، جس کے نتیجے میں لیٹرل بکلنگ اور گرنا آسان ہوتا ہے۔ اکثر فائر سیفٹی معائنہ میں ناکام ہو جاتا ہے۔
چینل اسٹیل پورلنس: کافی ویب موٹائی سیکشن کی مجموعی بوجھ برداشت کرنے کی صلاحیت پر سمجھوتہ کیے بغیر پائپ لائن سپورٹ کی من مانی ڈرلنگ اور ویلڈنگ کی اجازت دیتی ہے۔
C/Z Purlins: 12mm سے زیادہ قطر والا ایک سوراخ لچکدار طاقت کو نمایاں طور پر کم کرتا ہے، جو مستقبل میں ہونے والی تبدیلیوں کو شدید حد تک محدود کرتا ہے۔
لاگت اور خود وزن کی حدود: اسی دورانیے کے لیے، سی سیکشن اسٹیل سے خود وزن 60% زیادہ ہے، جس سے مین بیم اور فاؤنڈیشن کی تعمیر کے اخراجات میں 12%–15% اضافہ ہوتا ہے۔
ساختی حدود: فلیٹ فلینجز لمبے لمبے لمبا ہونے کو روکتے ہیں، جو انہیں کھڑی ڈھلوان چھتوں پر مسلسل بوجھ برداشت کرنے والے ڈیزائن کے لیے غیر موزوں بنا دیتے ہیں۔
بصری معائنہ: چینل اسٹیل گھما، فلینج کریکنگ، کنارے/کونے کی خرابی، اور سطح کی خرابی کی جانچ کریں۔
پیرامیٹر کی توثیق: اسپاٹ چیک ویب کی موٹائی اور فلینج چوڑائی رواداری؛ مل کے مواد کے معیار کے سرٹیفکیٹ کی تصدیق کریں؛ Q235B گریڈ سٹیل کے لیے سپیکٹرل ری ٹیسٹنگ کروائیں۔
کٹ سے لمبائی: صحت سے متعلق پلازما کاٹنے؛ کٹ چہرہ کھڑا انحراف ≤ 1 ملی میٹر۔
سٹریس ریلیف پنچنگ: ہول پلیسمنٹ ≥ فلینج سے سوراخ کے قطر کا 1.5 گنا۔ بوجھ کے نیچے پھٹنے سے بچنے کے لیے مرکزی ویب تناؤ کے کمزور زون سے گریز کریں۔
اینڈ فیس گرائنڈنگ: نقل و حمل کے دوران سنکنرن مخالف کوٹنگ کو پہنچنے والے نقصان اور تنصیب کے اہلکاروں کو زخمی ہونے سے بچانے کے لیے کٹے ہوئے کناروں اور سوراخوں سے گڑ کو ہٹا دیں۔
پینٹ کوٹنگ روٹ: مورچا ہٹانے کے لیے شاٹ بلاسٹنگ (Sa2.5)
ہاٹ ڈِپ گیلونائزنگ روٹ: تیزاب کا اچار/ڈیگریزنگ → واٹر رینسنگ → فلوکس وسرجن → ہاٹ ڈِپ گیلوانائزنگ 450–460°C پر → ایئر کولنگ/پاسیویشن → سطح کے زنک نوڈولس کو پیسنا۔
جہتی اور جیومیٹرک معائنہ: سیدھا پن، موڑ/انحراف، اور سوراخ کی جگہ کا مکمل معائنہ۔
اینٹی کورروشن اسپاٹ چیک: پینٹ فلم اور جستی پرت کی موٹائی گیجز کا استعمال کرتے ہوئے سائٹ پر موٹائی کی تصدیق۔
سٹوریج اور پیکجنگ: سٹیل پیلیٹ بنڈلنگ؛ ماڈل، مواد، اور مخالف سنکنرن وضاحتیں کے ساتھ نشان لگانا؛ سمندری نقل و حمل کے لئے نمی پروف اسٹریچ ریپ پیکیجنگ۔
|
چینل کا سائز |
اونچائی h(mm) |
ٹانگ کی چوڑائی b(mm) |
ویب کی موٹائی d(mm) |
نظریاتی وزن (کلوگرام/میٹر) |
|
8# |
80 |
43 |
5.0 |
8.045 |
|
10# |
100 |
48 |
5.3 |
10.007 |
|
12# |
120 |
53 |
5.5 |
12.059 |
مواد: Q235B ہاٹ رولڈ کاربن ساختی اسٹیل
مکینیکل طاقت: پیداوار کی طاقت ≥ 235 MPa؛ تناؤ کی طاقت 375–500 MPa
تھرمل ایکسپینشن گتانک: 1.2 × 10⁻⁵/°C؛ طویل مدتی چھت کے لیے توسیعی خلا درکار ہے۔
پینٹ پر مبنی اینٹی سنکنرن: کل جامع کوٹنگ کی موٹائی ≥ 80 μm
ہاٹ ڈِپ گالوانائزنگ: معیاری اندرون ملک علاقوں کے لیے ≥ 80 μm؛ ≥ 120 μm ساحلی یا کیمیائی سنکنرن زون کے لیے
1. کیا چھت سازی کے لیے ہاٹ رولڈ اسٹیل چینل پرلنز کھڑی ڈھلوان والی چھت کے لیے زیڈ کے سائز کے پورلن کی جگہ لے سکتے ہیں؟
جواب: نہیں۔ چینل سٹیل میں فلیٹ فلینجز ہیں، جو ڈھلوان چھتوں پر سنکی لوڈنگ کا سبب بنتے ہیں اور اوور لیپنگ کے ذریعے مسلسل بوجھ برداشت کرنے سے روکتے ہیں۔ یہ purlins کو وقت کے ساتھ الٹنے کا بہت زیادہ خطرہ بناتا ہے، لہذا وہ صرف فلیٹ تنصیب کے لیے موزوں ہیں۔
2. کیا ساحلی منصوبوں کے لیے معاون اجزاء کے لیے الگ گیلوانائزنگ کی ضرورت ہوتی ہے؟
جواب: جی ہاں۔ مختلف سٹیل مواد کے درمیان ممکنہ اختلافات سنکنرن کو تیز کرتے ہیں؛ HAISHENG تمام معاون اجزاء پر بطور ڈیفالٹ 120 μm galvanizing معیار لاگو کرتا ہے، لہذا صارفین کو ان کو الگ سے حاصل کرنے کی ضرورت نہیں ہے۔
3. چینل اسٹیل کے لئے سائٹ پر سوراخ کرنے والی ڈرلنگ اور فیکٹری پری ڈرلنگ میں کیا فرق ہے؟
جواب: سائٹ پر ڈرلنگ میں تناؤ سے نجات کا فقدان ہے، جس سے ویب پھٹنے کا خطرہ بڑھ جاتا ہے۔ فیکٹری پری ڈرلنگ، ساختی بوجھ برداشت کرنے کی صلاحیت پر سمجھوتہ کیے بغیر سوراخ کے وقفے کے لیے قومی معیارات کی پیروی کرتی ہے، اور بیرون ملک منصوبوں کے لیے ایک لازمی ضرورت ہے۔
