Applicable Standards: GB/T 5780 (Class C – coarse/commercial grade), GB/T 5782 (Class A/B – precision/refined grade)

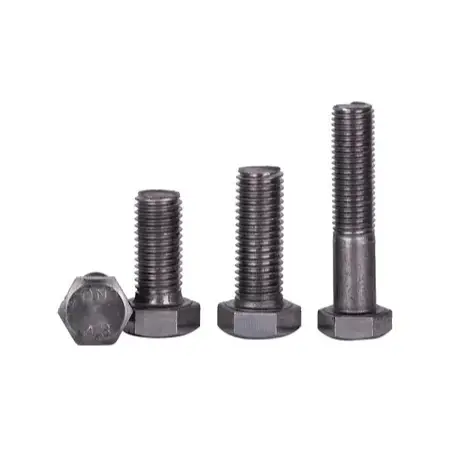

1. تفصیل
تعمیر کے لیے معیاری سٹیل کنکشن بولٹ عام مقصد کے فاسٹنرز ہیں جو ثانوی کنکشن اور عارضی فکسشن کے لیے استعمال ہوتے ہیں۔ انہیں ڈیزائن پری لوڈ کی ضرورت نہیں ہے۔ اس کے بجائے، وہ بولٹ شینک کی قینچ مزاحمت کے ذریعے بوجھ منتقل کرتے ہیں اور منسلک اجزاء کی رابطہ سطحوں پر بیئرنگ پریشر۔ ان کو مینوفیکچرنگ پریزیشن کے ذریعہ دو اہم اقسام میں درجہ بندی کیا گیا ہے: کلاس C (موٹے/تجارتی گریڈ) اور کلاس A/B (پریسیجن/بہتر گریڈ)۔

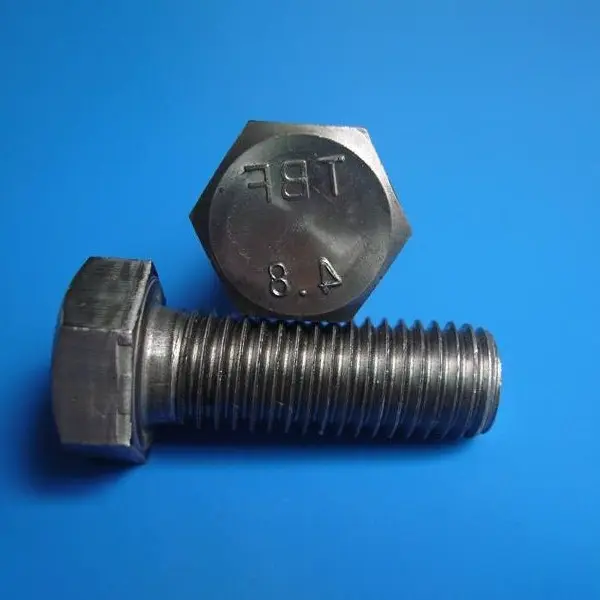

2. طاقت کے درجات
عام درجات: 4.6، 4.8، اور 5.6۔ ان کی طاقت زیادہ طاقت والے بولٹ کے مقابلے میں نمایاں طور پر کم ہے۔ ان کو بنیادی بوجھ برداشت کرنے والے جوڑوں یا کنکشنز میں استعمال نہیں کیا جانا چاہیے جو باری باری متحرک بوجھ کے تابع ہوں۔
3. عام مواد
The main body is made of low-carbon steel or Q235, offering high cost-effectiveness and ease of processing.
4. تفصیلات کی حد
Nominal diameters: M10, M12, M16, M20, M22, M24; nominal lengths: 30–200 mm (customizable upon request).
درجہ بندی کی تفصیلات
کلاس C (موٹے/کمرشل گریڈ) بولٹ: کم مینوفیکچرنگ کی درستگی، بڑی پنڈلی کی برداشت، اور بولٹ کے سوراخوں میں بڑے کلیئرنس کے ذریعے خصوصیات؛ وہ سائٹ پر آسان تنصیب کی اجازت دیتے ہیں اور انجینئرنگ پروجیکٹس میں سب سے زیادہ استعمال ہونے والی قسم ہیں۔
کلاس A/B (پریسیجن/ریفائنڈ گریڈ) بولٹ: اعلی درستگی اور سخت فٹ کلیئرنس کے ذریعے خصوصیات، یکساں بوجھ کی تقسیم کو یقینی بناتے ہوئے؛ عام طور پر آلات کے اڈوں اور صحت سے متعلق الگ کرنے والے جوڑوں کے لیے استعمال کیا جاتا ہے۔
کنسٹرکشن کنکشن بولٹ کے لیے معیاری اسمبلی: 1 بولٹ + 1 ہیکس نٹ + 1 فلیٹ واشر؛ مخصوص آپریٹنگ حالات کے لحاظ سے اسپرنگ واشرز کو شامل کیا جا سکتا ہے۔ 1. ایک ہیکساگونل سر کے ساتھ معیاری بولٹ باڈی؛ معیاری موٹے دھاگے اور کم قطر والے حصوں کے بغیر ٹھوس پنڈلی کی خصوصیات ہیں۔
2. معیاری مماثلت ہیکس نٹ؛ دھاگے محفوظ باندھنے کے لیے سیدھ میں ہوتے ہیں۔
3. Flat washer (standard): Placed beneath the nut or bolt head to increase the bearing area and prevent surface damage during tightening.
4. اسپرنگ واشر (اختیاری): لچکدار تالا فراہم کرنے کے لیے وائبریشن کے تابع علاقوں میں نصب کیا جاتا ہے۔ یہ صرف ڈھیلے ہونے کو روکنے کے لیے کام کرتا ہے اور ساختی بوجھ برداشت کرنے کی صلاحیت میں اضافہ نہیں کرتا ہے۔
معیاری اسمبلی کی ترتیب:
بنیادی: 1 بولٹ + 1 نٹ + 1 فلیٹ واشر (سب سے عام)
اینٹی لوزنگ: 1 بولٹ + 1 نٹ + 1 فلیٹ واشر + 1 اسپرنگ واشر
1. سادہ / سیاہ آکسائڈ: خشک اندرونی ماحول کے لئے؛ سب سے کم قیمت.
2. Hot-dip galvanizing: For outdoor, exposed, humid, or corrosive environments; rust-resistant and durable.
3. Electrophoresis / Painting: Decorative finish with basic corrosion protection; commonly used for enclosures and railings.
1. عارضی اسمبلی اور اجزاء کی فکسنگ.
2. Connections for secondary structures such as railings, ladders, maintenance platforms, roof/wall cladding, and pipe supports.
3. ہلکے وزن کے معاون ڈھانچے اور غیر بوجھ برداشت کرنے والے آرائشی عناصر۔
1. تنصیب: معیاری دستی یا برقی رنچوں کا استعمال کرتے ہوئے سخت کیا جا سکتا ہے؛ ابتدائی سختی، حتمی سختی، یا ٹارک کنٹرول کے لیے کوئی خاص تقاضے نہیں۔
2. Characteristics: Allows for installation in slightly oversized holes; جمع کرنے / جدا کرنے کے لئے آسان اور دوبارہ قابل استعمال؛ prone to loosening in high-vibration environments.
3. پابندیاں: بوجھ برداشت کرنے والے اہم کنکشنز، جیسے کہ سٹیل کے بیم، کالم، یا کرین گرڈرز میں اعلی طاقت والے بولٹ کے متبادل کے طور پر سختی سے ممنوع ہے۔
1. کم قیمت، حصول میں آسان، اور انتہائی ورسٹائل۔
2. No specialized tools required; تنصیب ایک معیاری دستی رنچ کے ساتھ کیا جا سکتا ہے.
3. کم طاقت اور کم پری لوڈ؛ کمپن اور پرچی کے خلاف کمزور مزاحمت۔
4. Can be repeatedly disassembled and reassembled; installation and removal are convenient.
5. بوجھ کے تحت اخترتی کا شکار؛ unsuitable for primary load-bearing joints in steel structures.
1. کم قیمت اور اعلی لاگت کی کارکردگی
ان معیاری تعمیراتی کنکشن بولٹس کے لیے خام مال اور مینوفیکچرنگ کے عمل آسان ہیں، جس کے نتیجے میں یونٹ کی قیمت زیادہ طاقت والے بولٹ سے بہت کم ہے۔ جب وسیع ثانوی کنکشن یا عارضی فکسنگ کے لیے استعمال کیا جاتا ہے تو وہ لاگت کو نمایاں طور پر کم کرتے ہیں۔
2. کم سے کم سامان کی ضروریات کے ساتھ سادہ تنصیب
کیلیبریٹڈ ٹارک رنچوں یا حتمی سخت کرنے والے خصوصی آلات کی ضرورت نہیں ہے۔ معیاری دستی یا برقی رنچیں کافی ہیں۔ یہ عمل پیچیدہ مراحل سے بچتا ہے جیسے ابتدائی سختی، حتمی سختی، یا ٹارک کا دوبارہ معائنہ، جس سے سیکھنا اور اس پر عمل کرنا آسان ہو جاتا ہے۔
3. اعلی موافقت اور تنصیب کی رواداری
بولٹ اور ہول کے درمیان بڑی کلیئرنس (گریڈ سی موٹے بولٹ کی مخصوص) سائٹ پر سوراخ کو بڑھانے اور سیدھ میں ایڈجسٹمنٹ کی اجازت دیتی ہے، جس سے اجزاء کی اسمبلی کو آسان بنایا جاتا ہے۔ کسی بھی مقامی واقفیت میں محدود رسائی والے زون کے بغیر تنصیب ممکن ہے۔
4. لچکدار اسمبلی/ بے ترکیبی اور دوبارہ پریوست
ساختی نقصان سے بچنے کے لیے ڈیزائن کیے گئے، یہ بولٹ ہٹانے اور دوبارہ انسٹال کرنے میں آسان ہیں، جو کہ زیادہ ٹرن اوور ریٹ پیش کرتے ہیں۔ وہ خاص طور پر عارضی فکسنگ کے لیے موزوں ہیں، ایسے علاقوں کے لیے جن کو بار بار دیکھ بھال کی ضرورت ہوتی ہے، یا ایسے اجزاء جو مستقبل میں ترمیم اور تبدیلی کے تابع ہوں۔
5. سادہ ترتیب اور سائٹ پر آسان انتظام
معیاری اسمبلی صرف ایک بولٹ، ایک نٹ، اور ایک فلیٹ واشر پر مشتمل ہوتی ہے۔ کم اجزاء کے ساتھ، غیر مماثلت یا نقصان، انوینٹری اسٹوریج کو آسان بنانے اور سائٹ پر درخواست کے انتظام کا خطرہ کم ہوتا ہے۔
1. کوئی ڈیزائن پری لوڈ نہیں؛ پرچی اور کمپن کے خلاف کمزور مزاحمت
لوڈ ٹرانسفر مکمل طور پر تھریڈ لاکنگ پر انحصار کرتا ہے۔ وہ متحرک بوجھ یا بار بار کمپن کے تحت آسانی سے ڈھیلے ہو جاتے ہیں اور بنیادی بوجھ برداشت کرنے یا تھکاوٹ کے لیے اہم جوڑوں میں استعمال کے لیے سختی سے ممنوع ہیں۔
2. کم طاقت گریڈ
بنیادی طور پر گریڈ 4.6 یا 4.8؛ ان کی ٹینسائل اور قینچ کی بوجھ برداشت کرنے کی صلاحیتیں گریڈ 8.8 یا 10.9 اعلی طاقت والے بولٹ سے کہیں کم ہیں، جو انہیں بھاری بوجھ یا اہم موڑنے والے لمحات کے لیے غیر موزوں بناتی ہیں۔ 3. غریب کنکشن سختی
Under load, components experience greater slippage and deformation, failing to meet the rigidity requirements for primary steel structure joints.
1. عام بولٹس کو اس کے لیے ترجیح دیں: عارضی فکسنگ، ثانوی ڈھانچے (ریلنگ، بریکٹ، کلیڈنگ، وغیرہ)، جامد لوڈ ایپلی کیشنز، اور مقامات جس میں پرچی مزاحمت کی اعلی ضروریات نہیں ہیں۔
2. ہائی سٹرینتھ بولٹ اس کے لیے منتخب کریں: بنیادی بوجھ برداشت کرنے والے عناصر (بیم، کالم، کرین بیم، ٹرسس وغیرہ)، متحرک بوجھ، اعلی سختی کے تقاضے، اور زیادہ پرچی مزاحمت کے تقاضوں پر مشتمل مستقل کنکشن جوڑ۔
قابل اطلاق معیار: جی بی 50205-2020۔ کلاس C (موٹے) اور کلاس A/B (پریزین) عام بولٹ پر لاگو ہوتا ہے؛ دو منظرناموں کا احاطہ کرتا ہے: عارضی فکسنگ اور مستقل ساختی کنکشن۔
1. مواد کی تصدیق: بولٹ کی وضاحتیں، لمبائی، طاقت کا درجہ، اور سطح کا علاج چیک کریں۔ ضرورت کے مطابق گری دار میوے، فلیٹ واشر، اور اسپرنگ واشرز کی طلب؛ انہیں منظم طریقے سے ذخیرہ کریں اور دھاگوں کو نقصان سے بچائیں۔
2. Tool Preparation: Standard manual wrenches, electric wrenches, angle grinders, files, and markers; no torque calibration equipment required.
3. اجزاء کا معائنہ: دھول، تیل، اور ڈھیلے زنگ کو دور کرنے کے لیے کنکشن کی سطحوں کو صاف کریں۔ پلیٹ الگ کرنے والے خلا کا معائنہ کریں؛ اگر خلا بہت زیادہ ہے تو، وضاحتوں کے مطابق شیم پلیٹیں لگائیں۔
4. ہول الائنمنٹ چیک: بولٹ ہول کی سیدھ کی تصدیق کریں۔ کلاس C کے بولٹ کے لیے معمولی رینگ کی اجازت ہے، لیکن سوراخوں کو بڑا کرنے کے لیے گیس کاٹنے کی سختی سے ممانعت ہے۔ ضرورت سے زیادہ انحراف کے لیے علاج کی کارروائی کی ضرورت ہوتی ہے (مثلاً، بھرنا اور دوبارہ سوراخ کرنا)۔
1. اسٹیل کے اجزاء کو لہرائیں اور سیدھ میں رکھیں۔ محور، بلندی، اور چپٹا پن کو ایڈجسٹ کریں؛ عارضی مدد کے ساتھ محفوظ۔
2. Temporarily secure the position using a small number of bolts or drift pins to prevent overall displacement.
1. آزادانہ طور پر بولٹ داخل کریں؛ maintain a consistent orientation; do not force them in by hammering.
2. اسمبلی ترتیب: بولٹ ہیڈ → اجزاء کی پلیٹ کی سطح → فلیٹ واشر → (اسپرنگ واشر، اگر ضرورت ہو) → دیگر اجزاء کی پلیٹ کی سطح → نٹ۔ 3. اسپرنگ واشر کا سپلٹ اینڈ بیئرنگ سطح کے خلاف چپٹا نہیں ہونا چاہیے۔ یہ اینٹی لوزنگ فنکشن کو یقینی بناتا ہے۔
1. باندھنے کی ترتیب: جوڑوں پر بولٹ گروپس کے لیے، مرکز سے باہر کی طرف متوازی طور پر سخت کریں۔ لمبے الگ الگ جوڑوں کے لیے، پلیٹ کی وارپنگ یا غیر مساوی تناؤ کی تقسیم کو روکنے کے لیے درمیان سے دونوں سروں کی طرف بڑھیں۔
2. باندھنے کے تقاضے: اس وقت تک سخت کریں جب تک کہ پلیٹ کی سطحیں قریبی رابطے میں نہ ہوں۔ اعتدال پسند سختی کافی ہے. ابتدائی سختی، حتمی سختی، یا ٹارک کی حدود کے لیے کوئی خاص تقاضے نہیں ہیں، اور نہ ہی پری لوڈ پر سخت کنٹرول ضروری ہے۔
3. For multi-row bolt arrangements, tighten each bolt individually and sequentially; ensure no bolts are missed or insufficiently tightened.
1. After fastening, clear away debris and excess metal filings from the vicinity of the joint.
2. Check the length of exposed threads; the standard is 2–3 threads. اگر کھلا ہوا حصہ بہت لمبا یا بہت چھوٹا ہو تو مناسب لمبائی کے بولٹ سے تبدیل کریں۔
3. Apply touch-up anti-rust paint to exposed threads and areas affected by cutting or impact.
4. مکمل شدہ جوڑوں کو بھاری اثرات یا بیرونی خلل سے بچائیں۔
1. جامع بصری معائنہ
· Bolts, nuts, and washers are all present and correctly installed, with no missing or misaligned parts;
کنکشن کی سطحیں بغیر کسی نظر آنے والے خلا کے مضبوطی سے فٹ ہوتی ہیں۔
· بے نقاب دھاگوں کی پیمائش 2–3 تھریڈز ہوتی ہے، بصری معیار کے معیارات پر پورا اترتے ہیں۔
ہتھوڑے کے نشانات یا دھاگے کو نقصان نہیں پہنچا۔
2. فنکشنل معائنہ
کمپن سے مشروط علاقوں میں ٹارگٹڈ اسپاٹ چیکس کریں تاکہ یہ یقینی بنایا جا سکے کہ کوئی ڈھیلا پن نہ ہو۔
1. گیس کاٹنے یا جلانے کے ذریعے سوراخ کو بڑا کرنے یا پیدا کرنے پر سختی سے ممانعت؛
2. بنیادی بوجھ برداشت کرنے والے جوڑوں پر عام بولٹ کے ساتھ اعلی طاقت والے بولٹ کی جگہ لینے پر سختی سے پابندی لگائیں؛
3. اسپرنگ واشر کو پیچھے کی طرف نصب نہیں کیا جانا چاہیے یا چھوڑ دیا جانا چاہیے۔
4. In areas subject to frequent vibration, ordinary bolts must not be used as the sole means of load-bearing connection. Simplified Process
تعمیراتی تیاری → اجزاء کی سیدھ اور عارضی فکسنگ → بولٹ داخل کرنا + واشروں اور گری دار میوے کی اسمبلی → ہموار سختی → دھاگے کے پھیلاؤ کا معائنہ + اینٹی کورروشن ٹچ اپ → قبولیت معائنہ
Standards: GB/T 5780, GB/T 5782, GB/T 3098.1; classified into Class C (coarse) bolts and Class A/B (precision) bolts; common strength grades: 4.6, 4.8, 5.6.
1. عام مواد: کم کاربن سٹیل، Q235
2. سطح کا علاج: سادہ فنش، بلیک آکسائیڈ، ہاٹ ڈِپ گالوانائزنگ، الیکٹروفورسس
3. راک ویل سختی (HRC)
1. گریڈز 4.6/4.8: ≤28 HRC
2. گریڈ 5.6: 22–32 HRC
|
طاقت کا درجہ |
تناؤ کی طاقت Rm (MPa) |
پیداوار کی طاقت ReL (MPa) |
فریکچر کے بعد لمبا ہونا |
|
گریڈ 4.6 |
400 |
240 |
≥22% |
|
گریڈ 4.8 |
400 |
320 |
≥20% |
|
گریڈ 5.6 |
500 |
300 |
≥20% |
Note: Ordinary bolts are not subjected to a design preload; load transfer relies on shear and bearing action.
1. دھاگے کی درستگی
1. Class C (Coarse) Bolts: 8g (large tolerance, significant clearance between bolt and hole wall; most commonly used on-site)
2. کلاس A/B (پریسیژن) بولٹ: 6 جی (اعلی صحت سے متعلق، کم سے کم فٹ کلیئرنس)
2. لمبائی رواداری: برائے نام لمبائی ±2 ملی میٹر
3. پنڈلی کی سیدھی: ‰ (فی ملی)
1. تھریڈ پروجیکشن: سخت ہونے کے بعد نٹ سے آگے نکلنے والے 2-3 دھاگوں کو قابل قبول سمجھا جاتا ہے۔
2. اسمبلی لوازمات
1. Standard: Flat washer; spring washer added for vibrating components (serves only to prevent loosening; does not increase load-bearing capacity)
3. سوراخ کی ضروریات
1. Class C (Coarse) Bolts: Minor on-site hole enlargement using a file is permitted; enlargement via gas cutting is strictly prohibited
2. کلاس A/B (Precision) بولٹ: درست درستگی کو یقینی بنانے کے لیے سوراخ کو بڑھانا سختی سے ممنوع ہے۔
1. Slip Resistance: No preload; weak slip resistance at contact surfaces; unsuitable for joints subject to alternating dynamic loads or intense vibration
2. دوبارہ پریوستیت: جدا کیا جا سکتا ہے اور کئی بار دوبارہ استعمال کیا جا سکتا ہے
3. کنکشن کی سختی: نسبتاً کم سختی؛ بوجھ کے تحت پرچی اخترتی کا شکار
1. Standard Steel Connection Bolts for Construction: Intended only for temporary fixing, secondary structures, and static-load auxiliary components
2. ممنوعہ استعمال: بنیادی بوجھ برداشت کرنے والے جوڑوں جیسے کہ سٹیل فریم بیم ٹو کالم کنکشن، کرین بیم، یا طویل مدتی ٹرسس کے لیے استعمال نہیں کرنا چاہیے۔ اعلی طاقت کے بولٹ کا متبادل نہیں بن سکتا
Q1: کلاس C اور کلاس A/B بولٹ میں کیا فرق ہے؟
A: کلاس C بولٹ موٹے/تجارتی درجے کے ہوتے ہیں جن میں بڑی پنڈلی برداشت ہوتی ہے اور بولٹ اور سوراخ والی دیوار کے درمیان بڑی کلیئرنس ہوتی ہے۔ یہ عارضی فکسنگ اور ثانوی ڈھانچے کے لیے سب سے زیادہ استعمال ہونے والی قسم ہیں کیونکہ یہ سائٹ پر سوراخ کی سیدھ میں معمولی ایڈجسٹمنٹ کی اجازت دیتے ہیں۔ کلاس A/B بولٹ سخت فٹ کلیئرنس اور یکساں لوڈ ڈسٹری بیوشن کے ساتھ پریزین/ ریفائنڈ گریڈ ہیں، جو آلات کے اڈوں اور پریزیشن سپلائینگ جوڑوں کے لیے استعمال ہوتے ہیں۔
Q2: کیا اعلی طاقت والے بولٹ کے بجائے عام بولٹ استعمال کیے جا سکتے ہیں؟
A: نہیں، عام بولٹ (گریڈ 4.6/4.8/5.6) میں کوئی ڈیزائن پری لوڈ، کم طاقت، اور پھسلنے اور کمپن کے خلاف کمزور مزاحمت نہیں ہے۔ وہ بنیادی بوجھ برداشت کرنے والے جوڑوں جیسے کہ اسٹیل بیم سے کالم کنکشن، کرین گرڈرز، اور طویل مدتی ٹرسس میں استعمال کے لیے سختی سے ممنوع ہیں۔ اعلی طاقت والے بولٹ (گریڈ 8.8/10.9) کو تمام اہم ساختی کنکشن کے لیے استعمال کیا جانا چاہیے۔
Q3: موسم بہار کے واشر کا مقصد کیا ہے؟
A: اسپرنگ واشر کمپن کے تحت ڈھیلے ہونے سے بچنے کے لیے لچکدار لاکنگ فراہم کرتا ہے۔ یہ فلیٹ واشر اور نٹ کے درمیان نصب ہے۔ معیاری جامد لوڈ ایپلی کیشنز کے لیے، اکیلے فلیٹ واشر کافی ہے۔ ہلنے والے آلات، کرین سے ملحقہ ڈھانچے، یا متحرک بوجھ کی حالتوں کے لیے، اسپرنگ واشر کی سفارش کی جاتی ہے لیکن پھر بھی وہی اینٹی لوزنگ کارکردگی فراہم نہیں کرتا ہے جیسا کہ ہائی سٹرینتھ بولٹ پری ٹینشن۔
Q4: کیا عام بولٹ کو دوبارہ استعمال کیا جا سکتا ہے؟
A: ہاں۔ ٹارک شیئر ہائی طاقت والے بولٹ کے برعکس، عام بولٹس کو ان کی بوجھ برداشت کرنے کی صلاحیت پر سمجھوتہ کیے بغیر کئی بار جدا اور دوبارہ استعمال کیا جا سکتا ہے، بشرطیکہ دھاگوں اور پنڈلیوں کو نقصان نہ پہنچے۔ یہ انہیں عارضی اصلاحات، بحالی تک رسائی کے مقامات، اور مستقبل میں ترمیم کے تابع اجزاء کے لیے مثالی بناتا ہے۔
Q5: سادہ فنش، بلیک آکسائیڈ اور ہاٹ ڈِپ گیلوانائزنگ کے درمیان انتخاب کیسے کریں؟
A: سادہ ختم / سیاہ آکسائڈ صرف خشک اندرونی ماحول کے لئے موزوں ہے. باہر کی نمائش، مرطوب حالات، یا سنکنرن ماحول کے لیے ہاٹ ڈِپ گیلوینائزنگ کی ضرورت ہوتی ہے۔ یہ سنکنرن مزاحمت کے 8-10 سال فراہم کرتا ہے. بنیادی سنکنرن تحفظ کے ساتھ آرائشی ایپلی کیشنز کے لیے، الیکٹروفورسس کوٹنگ دستیاب ہے۔
