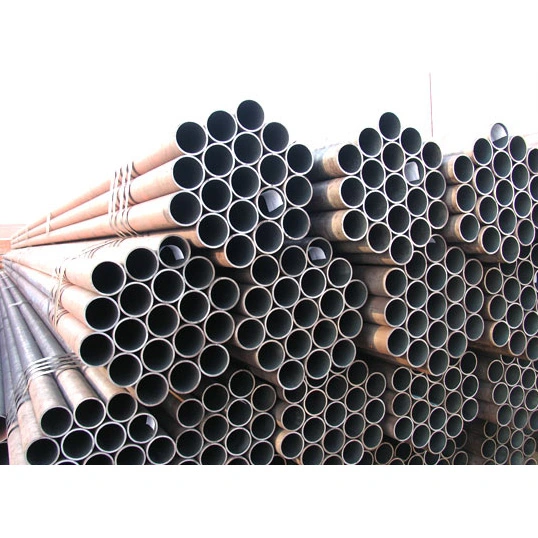

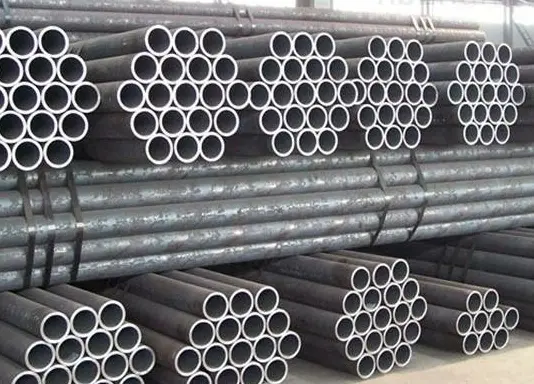

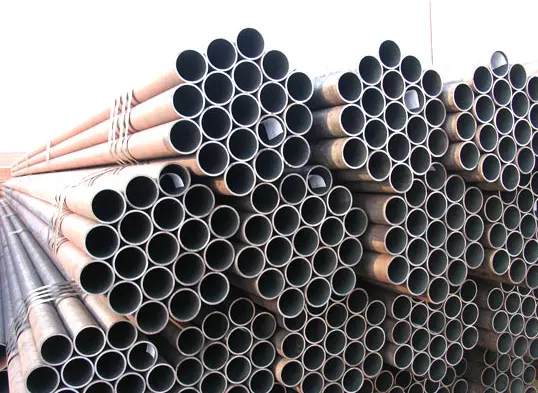

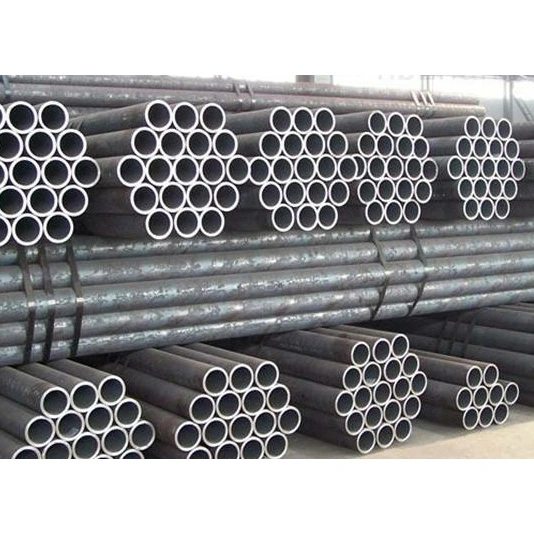

سیملیس سرکلر سٹرکچرل اسٹیل پائپ

ایک قابل اعتماد چینی مینوفیکچرر اور سٹیل کے ساختی اجزاء کے ون سٹاپ سپلائر کے طور پر، HAISHENG سٹاک سے ہموار سرکلر ساختی سٹیل پائپ پیش کرتا ہے۔ یہ پائپ ٹھوس بلٹس سے ہاٹ رولنگ اور کولڈ ڈرائنگ جیسے عمل کے ذریعے بنتے ہیں، جس کے نتیجے میں ہموار، وحدانی ڈھانچہ ہوتا ہے۔ وہ GB/T 8163 اور GB/T 6479 جیسے معیارات کی تعمیل کرتے ہیں، عام میٹریل گریڈز بشمول 20# اور Q355B۔

ہموار سرکلر ساختی سٹیل پائپ کی خصوصیات کیا ہیں؟

I. مکینیکل اور ساختی خصوصیات

1. بغیر ویلڈ سیون کے انٹیگرل رولنگ اور چھیدنے کے ذریعے تشکیل دیا جاتا ہے۔ پائپ کی دیوار یکساں، گھنے مائیکرو اسٹرکچر اور مستحکم ہمہ جہتی بوجھ برداشت کرنے کی صلاحیت رکھتی ہے۔ وہ ہائی پریشر مزاحمت، اعلی درجہ حرارت کی رواداری، اور تھکاوٹ کے خلاف مزاحمت کے لحاظ سے ویلڈڈ پائپوں سے کہیں زیادہ کارکردگی کا مظاہرہ کرتے ہیں۔

2. بہترین سگ ماہی اور دباؤ برداشت کرنے کی صلاحیتیں، جس میں رساو اور پھٹنے کی شاندار مزاحمت ہوتی ہے، جو انہیں مسلسل، طویل مدتی دباؤ والی کارروائیوں کے لیے موزوں بناتی ہے۔

3. ہموار اندرونی اور بیرونی سطحیں، یکساں دیوار کی موٹائی، اور اعلی ساختی سختی؛ تناؤ، کمپریشن، موڑنے، اور ٹارشن سمیت پیچیدہ دباؤ کو برداشت کرنے کے قابل۔

II مینوفیکچرنگ اور کارکردگی کے فوائد

1. ہاٹ رولڈ اور کولڈ ڈرون اقسام میں دستیاب: ہاٹ رولڈ پائپ بڑے قطر، موٹی دیواروں اور اعلی درجہ حرارت کے استعمال کے لیے موزوں ہیں۔ کولڈ ڈرین پائپ اعلی جہتی درستگی اور اعلی سطح کا معیار پیش کرتے ہیں، جو انہیں درست مشینری اور چھوٹے قطر کی پائپنگ کے لیے مثالی بناتے ہیں۔

2. مواد کے اختیارات کی وسیع رینج؛ طاقت اور سختی کو مزید بڑھانے کے لیے گرمی کے علاج جیسے بجھانے اور ٹمپیرنگ یا نارملائز کرنے کا اطلاق کیا جا سکتا ہے، جس سے وہ بھاری بوجھ اور چکراتی لوڈنگ کے منظرناموں کے لیے موزوں ہوتے ہیں۔

3. ایک وسیع آپریٹنگ درجہ حرارت کی حد کے ساتھ بہترین اعلی اور کم درجہ حرارت کی کارکردگی؛ کم درجہ حرارت پر ٹوٹنے والے فریکچر کے خلاف مزاحم۔

III پروسیسنگ اور درخواست کی خصوصیات

1. کاٹنے، موڑنے، تھریڈ رولنگ، موڑنے، ویلڈنگ، اور گرمی کے علاج کے لیے موزوں؛ بہترین مشینی صلاحیت انہیں مکینیکل پرزوں اور درست پائپ کی متعلقہ اشیاء کی تیاری کے لیے مثالی بناتی ہے۔ 2. لچکدار کنکشن کے طریقے: مختلف صنعتی اسمبلی کی ضروریات کو پورا کرنے کے لیے فلینج، تھریڈڈ، ویلڈیڈ، اور کمپریشن فٹنگ کنکشن کو سپورٹ کرتا ہے۔

3. سنکنرن مزاحمت کو بڑھانے کے لیے galvanizing، anti-corrosion coating، اور passivation جیسے علاج سے گزر سکتے ہیں، جو انہیں پیچیدہ آپریٹنگ ماحول کے لیے موزوں بناتے ہیں۔

چہارم حصولی اور لاگت کی خصوصیات

1. پیچیدہ پیداواری عمل اور نسبتاً کم پیداواری صلاحیت کے نتیجے میں ایک ہی تصریحات کے ویلڈیڈ اسٹیل پائپوں کے مقابلے میں قیمتیں زیادہ ہوتی ہیں۔

2. اعلی کے آخر میں یا خصوصی وضاحتیں کا محدود ذخیرہ؛ کچھ غیر معیاری سائز کے لیے حسب ضرورت مینوفیکچرنگ کی ضرورت ہوتی ہے، جس کی وجہ سے ڈیلیوری کا لیڈ ٹائم طویل ہوتا ہے۔

V. استعمال پر پابندیاں

1. جب کہ سیملیس سرکلر اسٹرکچرل اسٹیل پائپ بہترین مجموعی کارکردگی پیش کرتے ہیں، لیکن وہ بھاری ہوتے ہیں اور انہی خصوصیات کے ویلڈڈ پائپوں سے زیادہ مواد کی ضرورت ہوتی ہے، جس کے نتیجے میں معیاری کم دباؤ، محیطی درجہ حرارت کے سول ایپلی کیشنز کے لیے کم لاگت کی تاثیر ہوتی ہے۔

2. بنیادی طور پر اہم صنعتی ایپلی کیشنز میں استعمال کیا جاتا ہے جس میں ہائی پریشر، زیادہ درجہ حرارت، یا خطرناک حالات شامل ہوتے ہیں۔ عام طور پر کم بوجھ والے معاون اجزاء جیسے معیاری سہاروں یا سادہ ریلوں کے لیے استعمال نہیں ہوتا ہے۔

استعمال اور درخواست کا دائرہ کار

I. بنیادی استعمال

1. ہائی پریشر سیال نقل و حمل

ہائی پریشر پانی، بھاپ، کمپریسڈ ہوا، تیل، گیس، اور کیمیائی میڈیا کی نقل و حمل؛ ہموار نوعیت اور سگ ماہی کی اعلیٰ صلاحیتیں رساو کے خطرات کو ختم کرتی ہیں۔

2. تھرمل اور بوائلر پائپنگ

بوائلر واٹر والز، سپر ہیٹرز، ہیڈرز اور مین تھرمل پائپ لائن نیٹ ورکس کے لیے استعمال کیا جاتا ہے جو کہ زیادہ درجہ حرارت اور ہائی پریشر کی حالتوں کو برداشت کرنے کی صلاحیت رکھتے ہیں۔

3. کیمیکل انڈسٹری اور پریشر برتن کے اجزاء کی تعمیر

ری ایکٹر نوزلز، ہیٹ ایکسچینجر ٹیوب بنڈلز، کیمیائی عمل کی پائپنگ، اور سنکنرن مزاحم لائنیں پیچیدہ کیمیائی ماحول کے لیے موزوں ہیں۔

4. مکینیکل اجزاء کی تیاری

تعمیراتی مشینری کے لیے ہائیڈرولک سلنڈر، نیومیٹک سلنڈر، بشنگ، درست مشینی خالی جگہ، ڈرائیو شافٹ، اور بوجھ برداشت کرنے والے نلی نما اجزاء۔

5. تیل، گیس، اور توانائی کی انجینئرنگ

تیل اور قدرتی گیس نکالنا اور ٹرانسمیشن لائنیں، پائپ لائنیں جمع کرنا، اور آئل فیلڈ ڈرلنگ اور نکالنے کے لیے معاون پائپنگ۔

6. ہیوی ڈیوٹی اسٹیل ساختی اجزاء

ہائی پریشر سرکلر پائپ کالم، ہیوی ڈیوٹی ٹرسس، بوجھ برداشت کرنے والے آلات کی معاونت، اور بڑی مشینری کے لیے بوجھ برداشت کرنے والے نلی نما اجزاء۔

7. خصوصی آپریٹنگ حالات کے لیے پائپنگ

کم درجہ حرارت کی پائپنگ، کرائیوجینک آلات کی پائپنگ، آتش گیر یا دھماکہ خیز میڈیا کے لیے ٹرانسپورٹ لائنز، اور ہائی پریشر فائر سپریشن پائپنگ۔

II درخواست کی گنجائش

1. پاور اور تھرمل انرجی: بوائلر پائپنگ، بھاپ کی تقسیم کے نیٹ ورکس، اور تھرمل اور کوجنریشن پاور پلانٹس میں بجلی پیدا کرنے والے آلات کے لیے معاون پائپنگ۔

2. پیٹرو کیمیکل انڈسٹری: ریفائنریوں، کیمیکل پلانٹس، اور تیل/گیس کے شعبوں میں ری ایکشن کے آلات کے لیے پائپ لائنوں، جمع کرنے اور ٹرانسمیشن لائنوں، اور پائپنگ کے اجزاء پر عمل کریں۔

3. ہیوی مشینری: ہائیڈرولک آلات، تعمیراتی مشینری، مشینی اوزار، اور گاڑیوں کی تیاری کے لیے درست پائپنگ کے اجزاء اور شافٹ پارٹس۔

4. میونسپل فائر پروٹیکشن: ہائی پریشر شہری فائر فائٹنگ پائپنگ نیٹ ورکس اور صنعتی ہائی پریشر واٹر سپلائی سسٹم۔

5. آرکیٹیکچرل اسٹیل سٹرکچرز: بھاری ڈیوٹی والے صنعتی پلانٹس، اسٹیڈیم اور بڑے پیمانے پر ٹرس کے لیے لوڈ بیئرنگ کالم پائپ اور بنیادی ساختی ارکان۔

6. جہاز سازی اور ایرو اسپیس: میرین پروپلشن پائپنگ، ہائیڈرولک سسٹم، اور ایرو اسپیس ایپلی کیشنز کے لیے درست نلیاں۔

7. ریفریجریشن اور کریوجینکس: کولڈ اسٹوریج کی سہولیات، کرائیوجینک آلات، اور مائع نائٹروجن یا مائع آکسیجن کی نقل و حمل کے لیے پائپ لائنز۔

III انتخاب کے امتیازات

ہاٹ رولڈ سیملیس پائپ: بنیادی طور پر بڑے قطر اور موٹی دیواروں والے؛ عام طور پر اعلی درجہ حرارت، ہائی پریشر مین پائپ لائنز اور بڑے بوجھ برداشت کرنے والے ساختی اجزاء کے لیے استعمال کیا جاتا ہے۔

· کولڈ ڈرین سیملیس پائپس: چھوٹے قطر، اعلی جہتی درستگی، اور ہموار سطح کی تکمیل؛ عام طور پر صحت سے متعلق مشینری، آلات کی پائپنگ، اور ہائیڈرولک متعلقہ اشیاء کے لیے استعمال کیا جاتا ہے۔

سیملیس سرکلر اسٹرکچرل اسٹیل پائپ کی کارکردگی کے پیرامیٹرز

I. ایگزیکٹو معیارات (عام طور پر استعمال کیا جاتا ہے)

·GB/T 8162: ساختی مقاصد کے لیے سیملیس اسٹیل پائپ

GB/T 8163: سیال کی نقل و حمل کے لیے سیملیس سٹیل کے پائپ

GB 3087: کم اور درمیانے دباؤ والے بوائلرز کے لیے سیملیس سٹیل کے پائپ

GB 5310: ہائی پریشر بوائلرز کے لیے سیملیس سٹیل پائپ

·GB 9948: پیٹرولیم کریکنگ کے لیے سیملیس اسٹیل پائپ

II جہتی وضاحتیں

1) بیرونی قطر کی حد (D)

ہاٹ رولڈ: 219–1200 ملی میٹر (عام سائز: 57، 76، 89، 108، 159، 219، 273، 325)

کولڈ ڈراون / کولڈ رولڈ: 6–219 ملی میٹر (عام درستگی کے پائپ سائز: 16، 20، 25، 32، 38، 42، 48)

2) دیوار کی موٹائی کی حد (t)

ہاٹ رولڈ: ≥3 ملی میٹر؛ زیادہ سے زیادہ موٹائی 100 ملی میٹر سے زیادہ ہو سکتی ہے۔

ٹھنڈا ہوا: 0.5-10 ملی میٹر

3) لمبائی

ہاٹ رولڈ: 6–12 میٹر (عام طور پر 9–12 میٹر)

ٹھنڈا ہوا: 2-6 میٹر؛ مقررہ لمبائی دستیاب ہے۔

4) جہتی رواداری (عام)

بیرونی قطر: ±0.5 ملی میٹر یا ±1% (جو بھی سخت ہو)

دیوار کی موٹائی: +15% / −12.5%

ٹھنڈے سے تیار کردہ پریسجن پائپ: ±0.05 ملی میٹر تک OD رواداری؛ دیوار کی موٹائی ±0.05 ملی میٹر

5) نظریاتی وزن (کلوگرام/میٹر)

W=(D−t)×t×0.02466

III مکینیکل پراپرٹی پیرامیٹرز (محیطی درجہ حرارت، عام درجات)

1) کاربن اسٹیل پائپس (گریڈ 10#، 20#)

گریڈ 10#:

تناؤ کی طاقت (Rm): ≥335 MPa

پیداوار کی طاقت (ReL): ≥205 MPa

فریکچر کے بعد لمبا ہونا (A): ≥24%

گریڈ 20# (سب سے عام):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) کم کھوٹ والا اعلیٰ طاقت والا سٹیل (Q345B/Q355B)

آر ایم: 470–630 ایم پی اے

ReL: ≥345 MPa

A: ≥20%

3) عام بوائلر/ہائی پریشر گریڈ (20G، 15CrMoG، 12Cr1MoV)

·20G: Rm 410–550 MPa، ReL ≥245 MPa

· 15CrMo: Rm 440–640 MPa، ReL ≥295 MPa

4) سختی (HB)

·20#، Q345: تقریبا 137–197 ایچ بی

· کھوٹ بجھا ہوا اور معتدل اسٹیل: 200-280 HB

چہارم دباؤ اور درجہ حرارت کے پیرامیٹرز

1) کام کا دباؤ (تجرباتی اقدار، 20#/GB/T8163)

محیطی درجہ حرارت: ≤10 MPa (100 بار)

بوائلر پائپ (20G): ≤16 MPa

ہائی پریشر بوائلر (12Cr1MoV): 25 MPa+ تک

2) قابل اطلاق درجہ حرارت

عام سیال پائپ (20#): −20 سے 350 °C

بوائلر پائپ (20G): ≤450°C

گرمی سے بچنے والا مرکب (15CrMo/12Cr1MoV): ≤550–580°C

· کم درجہ حرارت والا سٹیل (Q345D): −40°C پر قابل استعمال

3) ہائیڈرو سٹیٹک ٹیسٹ پریشر (معیاری)

·GB/T8163: P=2⋅σ⋅t/D (σ = مخصوص پیداوار کی طاقت کا 60%)؛ عام طور پر 6–10 MPa، 10–30 سیکنڈ کے لیے رکھا جاتا ہے۔

V. طبعی خصوصیات (محیطی درجہ حرارت پر تقریباً)

· کثافت: 7.85 جی/سینٹی میٹر³

لچک کا ماڈیولس: 2.06×10⁵ MPa

پوسن کا تناسب: 0.3

تھرمل چالکتا: تقریبا. 45 W/(m·K)

· لکیری توسیع کا گتانک: تقریبا 12 × 10⁻⁶ /°C

VI مینوفیکچرنگ کا عمل اور سطح کا معیار

سیملیس (کوئی ویلڈ سیون نہیں)؛ یکساں مائکرو اسٹرکچر؛ ویلڈ سیون سے وابستہ طاقت کی کمزوریوں سے پاک

ٹھنڈا ہوا: ہموار سطح ختم (Ra 3.2–12.5 μm)؛ اعلی جہتی صحت سے متعلق

گرم رولڈ: بھاری سطح کا پیمانہ؛ کم جہتی صحت سے متعلق؛ کم قیمت
