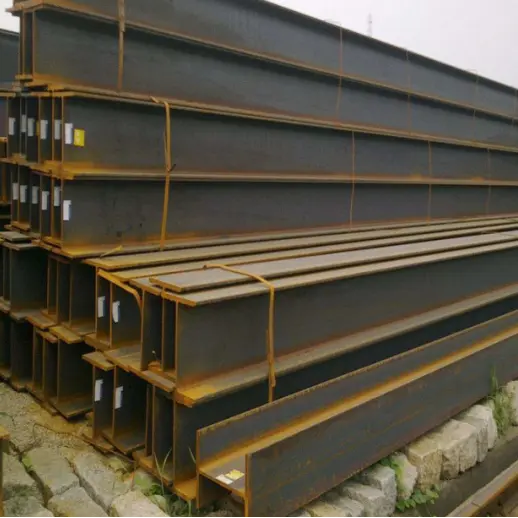

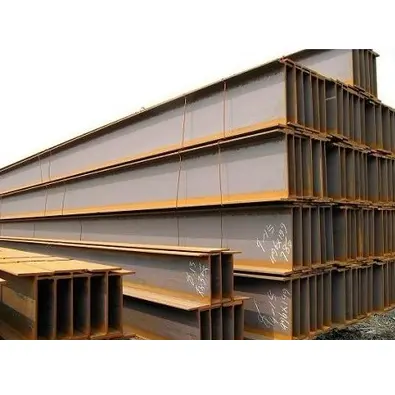

ہاٹ رولڈ سٹرکچرل ایچ بیم اسٹیل

ہاٹ رولڈ سٹرکچرل ایچ بیم اسٹیل کی کیا خصوصیات ہیں؟

I. ساختی اور مکینیکل خصوصیات

1. موثر سیکشنل میکانکس: یکساں فلینج کی موٹائی اور متوازی اندرونی اور بیرونی سطحوں پر مشتمل، سیکشن ماڈیولس یکساں طور پر تقسیم کیا جاتا ہے۔ وہ معیاری I-beams کے مقابلے میں اعلی موڑنے، قینچ اور ٹورسنل مزاحمت پیش کرتے ہیں، جس کے نتیجے میں لوڈ برداشت کرنے کی اعلی کارکردگی ہوتی ہے۔

2. مستحکم مجموعی کارکردگی: ویلڈڈ جوڑوں کے بغیر مربوط ہائی ٹمپریچر ہاٹ رولنگ کے ذریعے تشکیل دیے گئے، یہ کم بقایا تناؤ کی نمائش کرتے ہیں اور اعلی ساختی حفاظت کو یقینی بناتے ہوئے خرابی اور کریکنگ کے خلاف مزاحم ہوتے ہیں۔

3. اعلی سختی اور استحکام: مضبوط مجموعی سختی مؤثر طریقے سے عمودی بوجھ، افقی ہوا کے دباؤ، اور زلزلہ کی قوتوں کے خلاف مزاحمت کرتی ہے، جو انہیں طویل مدتی، زیادہ بوجھ برداشت کرنے والے بیموں اور کالموں کے لیے مثالی بناتی ہے۔

II معاشی اور مادی خصوصیات

1. ہلکا پھلکا اور مواد کے لحاظ سے موثر: انہیں ایک ہی بوجھ برداشت کرنے کی صلاحیت کے لیے روایتی ساختی اسٹیل حصوں سے کم مواد کی ضرورت ہوتی ہے، جس سے عمارت کے مردہ وزن اور بنیاد کے اخراجات کو مؤثر طریقے سے کم کیا جاتا ہے۔

2. معیاری تصریحات: HW، HM، اور HN سیریز میں جامع وضاحتیں، کافی اسٹاک کے ساتھ مل کر، آسان انتخاب اور حصول کی سہولت فراہم کرتی ہیں۔

III تعمیر اور استعمال کی خصوصیات

1. اعلی تنصیب کی کارکردگی: باقاعدہ جیومیٹری اور اعلی جوائنٹ درستگی کنکشن کے مختلف طریقوں (جیسے بولٹنگ اور ویلڈنگ) کی اجازت دیتی ہے، جس کے نتیجے میں سائٹ پر تعمیر کا وقت کم ہوتا ہے۔

2. وسیع موافقت: بیم، کالم، پلیٹ فارم اور سپورٹ میں براہ راست استعمال کے لیے موزوں ہے۔ جب اینٹی کورروشن کوٹنگز یا ہاٹ ڈِپ گیلوانائزنگ کے ساتھ جوڑا بنایا جاتا ہے، تو وہ انڈور اور آؤٹ ڈور استعمال کے ساتھ ساتھ معیاری یا سنکنرن ماحول میں بھی موزوں ہوتے ہیں۔

3. پروسیسنگ میں آسانی: مختلف ساختی کنکشن کی ضروریات کو پورا کرنے کے لیے آسانی سے کاٹ، ڈرل، اور سٹفنرز اور کنکشن پلیٹوں کے ساتھ ویلڈیڈ۔

استعمال اور درخواست کی گنجائش

I. بنیادی استعمال

1. لوڈ بیئرنگ کالم: بنیادی طور پر وائڈ فلینج (HW) قسم کا استعمال کرتے ہوئے، یہ عمودی بوجھ کو برداشت کرنے والے اہم اجزاء کے طور پر کام کرتے ہیں، عمودی بوجھ کو منتقل کرتے ہیں اور مجموعی ساختی استحکام کو یقینی بناتے ہیں۔

2. فریم بیم اور کالم: میڈیم فلینج (HM) حصے اسٹیل فریم سسٹم کے لیے موزوں ہیں، جو عمودی بوجھ اور پس منظر کی قوتوں دونوں کو سنبھالتے ہیں۔

3. پرائمری اور سیکنڈری بیم: تنگ فلینج (HN) حصے سب سے زیادہ استعمال ہوتے ہیں۔ وہ فرش اور چھت کے بوجھ کو سہارا دیتے ہیں اور طویل مدتی فرش اور چھت سازی کے نظام کے لیے مثالی ہیں۔

4. بریکنگ/سپورٹ اجزاء: سازوسامان کی حمایت، پائپ ریک سپورٹ، دیکھ بھال کے پلیٹ فارم، چھت کے پورلن بیسز وغیرہ کے لیے استعمال کیا جاتا ہے۔

5. جامع ڈھانچے: کنکریٹ کے ساتھ مل کر سٹیل کنکریٹ کے جامع بیم اور کالم بنتے ہیں تاکہ کثیر المنزلہ اور بلند و بالا عمارتوں میں استعمال کیا جا سکے۔

II درخواست کا دائرہ کار

1. صنعتی عمارات

مختلف سٹیل ساختہ کارخانے، گودام، ورکشاپس، اور کرین بیم سسٹم؛ ہاٹ رولڈ اسٹرکچرل ایچ بیم صنعتی اسٹیل ڈھانچے کے لیے بنیادی مواد ہیں۔

2. عوامی اور سول عمارتیں

بڑی جگہ، طویل مدتی ڈھانچے جیسے اسٹیڈیم، نمائشی مراکز، ٹرانسپورٹ ہب (اسٹیشنز/ہوائی اڈے)، شاپنگ مالز، دفتری عمارتیں، اور کثیر المنزلہ رہائشی کمپلیکس۔

3. میونسپل اور انفراسٹرکچر

شہری یوٹیلیٹی ٹنلز، پل پیئرز، پیدل چلنے والوں کے اوور پاسز، میونسپل ہورڈنگ سپورٹ، اور بڑے آؤٹ ڈور بل بورڈز کے لیے فریم ورک۔

4. نئی توانائی اور معاون منصوبے

فوٹو وولٹک (PV) بڑھتے ہوئے ڈھانچے، ونڈ ٹربائن کے اڈے، توانائی ذخیرہ کرنے کی سہولیات، اور نئے توانائی کے بنیادی ڈھانچے کے لیے اسٹیل کے فریم ورک۔

5. دیگر فیلڈز

بڑے سازوسامان کے اڈے، صنعتی پلیٹ فارم، جہاز کے ڈیک سپورٹ، لاجسٹکس اور گودام ریکنگ سسٹم، اور تیار شدہ سٹیل کی عمارتیں۔

ہاٹ رولڈ سٹرکچرل ایچ بیم اسٹیل کے کلیدی کارکردگی کے پیرامیٹرز

ایگزیکٹو معیارات: GB/T 11263-2017, GB/T 700, GB/T 1591

I. کامن میٹریلز اور مکینیکل پراپرٹیز

II سیکشن کی درجہ بندی اور عہدہ کے قواعد

1. درجہ بندی

· HW (وائڈ فلینج ایچ بیم): فلینج چوڑائی ≈ سیکشن اونچائی؛ بنیادی طور پر کالم کے لیے استعمال کیا جاتا ہے۔

· HM (میڈیم فلانج ایچ بیم): درمیانی فلینج چوڑائی؛ بنیادی طور پر فریم بیم اور کالم کے لیے استعمال کیا جاتا ہے۔

· HN (تنگ فلینج ایچ بیم): اعلی حصے کی گہرائی اور تنگ فلینجز؛ بنیادی طور پر پرائمری اور سیکنڈری بیم (سب سے زیادہ استعمال والیوم) کے لیے استعمال کیا جاتا ہے۔

2. عہدہ کی شکل: اونچائی H × فلینج چوڑائی B × ویب کی موٹائی t1 × فلینج کی موٹائی t2۔ مثال: HN400×200×8×13۔

III جہتی اور شکل کی رواداری

1. سیکشنل جہتی انحراف: سپلائی اور انسٹالیشن کے دوران درستگی کو یقینی بنانے کے لیے قومی معیاری حدود کی سختی سے پابندی کرتا ہے۔

2. سیدھا پن (کیمبر/سویپ): ≤2 ملی میٹر فی میٹر؛ کل انحراف کل لمبائی کے 0.2% سے زیادہ نہیں ہے۔

3. موڑ: پوری لمبائی کے ساتھ کوئی اہم ٹورسنل اخترتی نہیں۔ سٹیل کی ساخت کی تنصیب کی ضروریات کو پورا کرتا ہے.

4. فکسڈ لمبائی: معیاری وضاحتیں. 6m/9m/12m; ڈرائنگ کی بنیاد پر اپنی مرضی کے مطابق کٹنگ بھی دستیاب ہے۔

چہارم سطح اور پروسیسنگ کی خصوصیات

1. ترسیل کی حالت: ہاٹ رولڈ "بلیک" ختم (مل سکیل کے ساتھ)۔

2. سطح کا علاج: بعد میں مورچا ہٹانے، پینٹنگ، آگ سے بچنے والی کوٹنگ، اور گرم ڈِپ گالوانائزنگ کے لیے موزوں ہے۔ انڈور اور آؤٹ ڈور دونوں ماحول کے لیے قابل اطلاق۔

3. عمل کی صلاحیت: کاٹا جا سکتا ہے، ڈرل کیا جا سکتا ہے، ویلڈیڈ کیا جا سکتا ہے، اور جھکا جا سکتا ہے۔ مختلف ساختی کنکشن بنانے کے لیے موزوں۔

V. آپریٹنگ ماحولیات کے پیرامیٹرز

1. معیاری آپریٹنگ درجہ حرارت: [حد] °C

2. کم درجہ حرارت کے حالات: انتہائی سرد علاقوں میں استعمال کے لیے کم درجہ حرارت کے اثرات کی جانچ پاس کرنا ضروری ہے۔

3. سنکنرن مزاحمت: بنیادی مواد میں موروثی سنکنرن مزاحمت کی کمی ہے۔ corrosive ماحول میں سطح کی حفاظت لازمی ہے.

VI ساختی بوجھ برداشت کرنے کی خصوصیات

1. یکساں فلینج کی موٹائی اور متوازی اندرونی/بیرونی سطحیں؛ اعلی سیکشن ماڈیولس موڑنے، پس منظر کی نقل مکانی، اور ٹارشن کے خلاف بہترین مزاحمت کے ساتھ۔

2. مکمل طور پر گرم رولڈ (کوئی ویلڈڈ جوڑ نہیں)؛ کم بقایا کشیدگی؛ طویل مدتی لوڈنگ کے تحت اخترتی یا کریکنگ کے خلاف مزاحم۔

3. معیاری آئی بیم کے مقابلے میں اعلی پس منظر کی سختی؛ تیز ہوا کے بوجھ سے مشروط طویل مدتی ڈھانچے اور عمارتوں کے لئے مثالی۔

نردجیکرن ٹیبل
