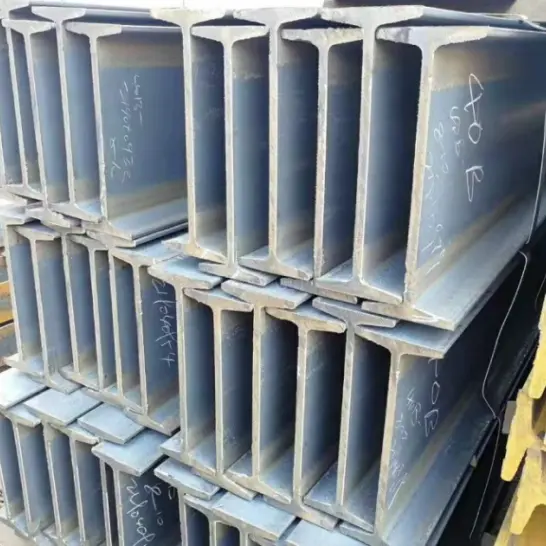

ہاٹ رولڈ سٹرکچرل I بیم اسٹیل

HAISHENG، ایک قابل اعتماد چائنا سٹرکچرل سٹیل مینوفیکچرر اور ون سٹاپ سپلائر، Q235B اور Q355B گریڈز کے ساتھ فی GB/T 706 تیار کردہ ہاٹ رولڈ سٹرکچرل I بیم سٹیل کا ذخیرہ رکھتا ہے۔ ٹیپرڈ اندرونی فلینجز اور ناہموار موٹائی کی خاصیت، یہ اقتصادی لاگت اور آسان پروسیسنگ فراہم کرتا ہے۔ ہلکے ثانوی بیم، پلیٹ فارم، سپورٹ اور عارضی ہلکے وزن کے اسٹیل ڈھانچے کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے، یہ چھوٹی اور درمیانے درجے کی عمارتوں کے لیے ایک روایتی ہاٹ رولڈ سیکشن ہے۔

اہم مصنوعات کی خصوصیات

I. سیکشنل اور مکینیکل خصوصیات

1. اندرونی فلینج کی سطحیں ڈھلوان ہیں، فلانج کی موٹائی اندر سے باہر سے کم ہوتی ہے۔ اس کے نتیجے میں پورے حصے میں تناؤ کی غیر مساوی تقسیم اور نسبتاً کمزور پس منظر کی سختی ہوتی ہے۔

2. ہاٹ رولڈ سٹرکچرل I بیم اسٹیل بغیر ویلڈڈ جوڑوں کے ایک واحد، اٹوٹ انگ کے طور پر، جس کے نتیجے میں کم بقایا تناؤ اور اچھی ساختی استحکام ہوتا ہے۔

3. مہذب موڑنے والی مزاحمت پیش کرتا ہے لیکن اوسط ٹورسنل اور پس منظر کی نقل مکانی کی مزاحمت؛ طویل مدتی، تیز ہوا کا بوجھ، یا بھاری بھرکم ایپلی کیشنز کے لیے غیر موزوں۔

II اقتصادی اور حصولی کی خصوصیات

1. تصریحات کی ایک جامع رینج کے ساتھ ایک کلاسک مصنوعات کا زمرہ؛ اسٹاک میں وسیع پیمانے پر دستیاب، حصول میں آسان، اور مسابقتی قیمت۔

2. اسی بوجھ برداشت کرنے کی صلاحیت کے لیے، مواد کی کھپت ہاٹ رولڈ ایچ بیم سے زیادہ ہوتی ہے، جس سے یہ لائٹ ڈیوٹی ڈھانچے کے لیے زیادہ کفایتی ہوتی ہے۔

III تعمیر اور استعمال کی خصوصیات

1. باقاعدہ شکل ثانوی پروسیسنگ (کاٹنا، ویلڈنگ، ڈرلنگ) کی سہولت فراہم کرتی ہے اور سائٹ پر کنکشن کے مختلف طریقوں کو ایڈجسٹ کرتی ہے۔

2. اعتدال پسند خود وزن اٹھانے اور تنصیب کو سیدھا بناتا ہے۔ سادہ عمارتوں اور عارضی ڈھانچے کے لیے مثالی۔

3. ہاٹ رولڈ "بلیک" مل سکیل فنش کی خصوصیات۔ انڈور اور معیاری بیرونی ماحول کے مطابق ضرورت کے مطابق زنگ ہٹانے اور اینٹی سنکنرن کوٹنگ سے گزر سکتے ہیں۔

چہارم ہاٹ رولڈ ایچ بیمز کے ساتھ موازنہ

1. پس منظر کی سختی H-beams کی نسبت نمایاں طور پر کم ہے۔ اونچی عمارتوں میں کالم کے طور پر یا لمبے اسپین کے لیے مین بیم کے طور پر استعمال کے لیے نامناسب۔

2. سیکشنل کارکردگی نسبتاً کم ہے، بھاری بوجھ کے تحت زیادہ مواد کی ضرورت ہوتی ہے۔

3. بہترین لاگت کی کارکردگی کا تناسب؛ لائٹ ڈیوٹی اور سادہ اسٹیل ڈھانچے میں وسیع پیمانے پر استعمال ہوتا ہے۔

استعمال اور درخواست کا دائرہ کار

I. بنیادی استعمال

1. فرش/چھت کی ثانوی شہتیر اور سادہ مدد یافتہ بیم: ہاٹ رولڈ سٹرکچرل I بیم اسٹیل ہلکے فرش اور چھت کے بوجھ کو سہارا دینے کے لیے استعمال کیے جاتے ہیں، عام طور پر چھوٹے سے درمیانے مدت کے لوڈ بیئرنگ سسٹم میں۔

2. پلیٹ فارم اور واک وے بیم: صنعتی پلانٹس، سازوسامان کے پلیٹ فارمز، مینٹیننس واک ویز، اور ٹریٹلز کے لیے بنیادی اور ثانوی بوجھ برداشت کرنے والے اجزاء۔

3. بریکٹس اور سپورٹ: پائپ سپورٹ، آلات کے ماؤنٹ، وال بریکنگ، اور عارضی سپورٹ فریموں کی فیبریکیشن۔

4. پرلنس اور وال فریمنگ: ہلکی صنعتی عمارتوں، تعمیراتی سائٹ کی ذخیرہ اندوزی، اور سادہ انکلوژر فریم ورک کے لیے چھت کے پرلنس۔

5. چھوٹے پیمانے کے فریم، بیم، اور کالم: ہلکے اسٹیل کے فریموں کے لیے بیم اور کالم کم بلندی، سادہ ڈھانچے جیسے ورکشاپس، گودام، اور کارپورٹس۔

6. تعمیراتی مشینری کے اجزاء: سامان اٹھانے کے لیے اڈے، گاڑی کی چیسس، عارضی کھدائی کے کنارے وغیرہ۔

II درخواست کا دائرہ کار

1. صنعتی عمارتیں: ہلکے صنعتی پلانٹس، گودام، ورکشاپس، اور چھوٹے اسٹوریج سائلوز؛ بنیادی طور پر ثانوی بوجھ برداشت کرنے والے اجزاء کے لیے استعمال کیا جاتا ہے۔

2. عارضی/سادہ سول ڈھانچے: تعمیراتی جگہ کی عارضی سہولیات، کارپورٹ، چھتری، سادہ اسٹوریج شیڈ، اور ماڈیولر/موبائل عمارتیں۔

3. میونسپل انفراسٹرکچر: میونسپل ہورڈنگ، گارڈریل سپورٹ، پیدل چلنے والے راستے کی حمایت، اور چھوٹے ٹریسٹلز۔

4. الیکٹرو مکینیکل سپورٹ: پائپ ریک پاور پلانٹس اور کیمیکل پلانٹس، آلات کے اڈوں، اور HVAC پائپ ہینگرز/سپورٹ کے لیے سپورٹ کرتا ہے۔

5. عارضی انجینئرنگ کی سہولیات: تعمیر کے لیے کھدائی کے کنارے، سہاروں کے اڈے، اور عارضی بوجھ برداشت کرنے والے فریم۔

6. دیگر فیلڈز: زرعی مشینری کی چیسس، چھوٹے نقل و حمل کے آلات کے لیے فریم ورک، اور سادہ گودام شیلفنگ۔

کلیدی کارکردگی کے پیرامیٹرز

معیارات: GB/T 706-2016، GB/T 700، GB/T 1591

I. کامن میٹریلز اور مکینیکل پراپرٹیز

II سیکشن عہدہ اور تفصیلات کی تفصیلات

1. عہدہ کی شکل: ماڈل + اونچائی (مثال کے طور پر، 10#، 12#، 14#، 16#، 20a#، 20b#)۔ ذیلی اقسام (a, b, c) ایک ہی اونچائی کے لیے موجود ہیں۔ ویب اور فلینج کی موٹائی میں بتدریج اضافہ ہوتا ہے، جس کے نتیجے میں زیادہ بوجھ برداشت کرنے کی صلاحیت ہوتی ہے۔

2. سیکشن کی خصوصیات: اندرونی فلینج کی سطح 1:6 ڈھلوان کی خصوصیات رکھتی ہے۔ فلینج جڑ میں موٹا اور کنارے پر پتلا ہوتا ہے، جس کے نتیجے میں پورے حصے میں تناؤ کی غیر یکساں تقسیم ہوتی ہے۔

III عام وضاحتیں (ماڈل + سیکشن کے طول و عرض)

شکل: اونچائی × فلینج چوڑائی × ویب کی موٹائی

· 10#: 100×68×4.5

· 12#: 120×74×5.0

· 14#: 140×80×5.5

· 16#: 160×88×6.0

· 18#: 180×94×6.5

· 20a#: 200×100×7.0; 20b#: 200×102×9.0

· 25a#: 250×116×8.0; 25b#: 250×118×10.0

· 30a#: 300×126×9.0; 30b#: 300×128×11.0

چہارم جہتی اور شکل کی رواداری

1. معیاری مقررہ لمبائی: 6m، 9m، 12m؛ اپنی مرضی کے مطابق کاٹنے دستیاب ہے.

2. سیدھا پن (کیمبر): ≤2 ملی میٹر فی میٹر؛ کل کیمبر ≤0.2% کل لمبائی کا۔

3. موڑ اور آخری چہرے کا کھڑا ہونا قومی معیارات کے مطابق ہے، تنصیب اور جوائنٹنگ کے دوران درستگی کو یقینی بناتا ہے۔

V. سطح اور پروسیسنگ کی خصوصیات

1. ترسیل کی حالت: مل سکیل کے ساتھ گرم رولڈ (سیاہ ختم)۔

2. قابل عمل: کاٹنے، ڈرلنگ، ویلڈنگ، اور موڑنے کے لیے موزوں؛ ثانوی پروسیسنگ کے لئے آسان.

3. سنکنرن سے تحفظ: اپنی خام حالت میں غیر محفوظ؛ زنگ ہٹانے، پینٹنگ، یا گرم ڈِپ گالوانائزنگ سے گزر سکتے ہیں۔

VI ماحولیاتی اور ساختی پیرامیٹرز

1. آپریٹنگ درجہ حرارت: -20°C سے 80°C۔

2. ساختی خصوصیات: معتدل موڑنے والی مزاحمت؛ نسبتاً کم torsional مزاحمت اور پس منظر کی سختی؛ لمبے اسپین، زیادہ ہوا کے بوجھ والے علاقوں، یا اونچی اونچی عمارتوں میں بنیادی بوجھ برداشت کرنے والے کرداروں کے لیے غیر موزوں۔

3. لوڈ کی مناسبیت: بنیادی طور پر صرف معاون بیم اور ہلکے بوجھ والے اجزاء کے لیے استعمال کیا جاتا ہے۔ طویل مدتی سنکی لوڈنگ سے بچیں۔

نردجیکرن ہاٹ رولڈ سٹرکچرل I بیم اسٹیل کا ٹیبل
