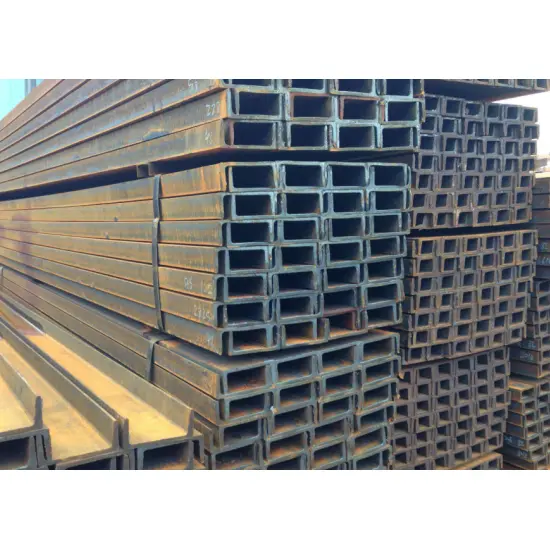

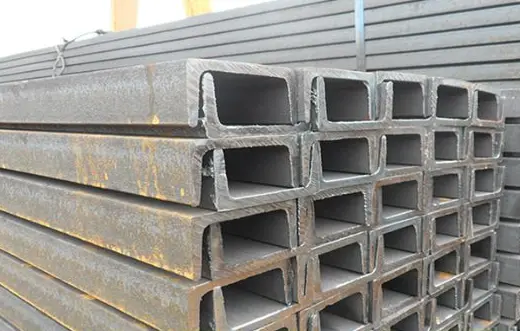

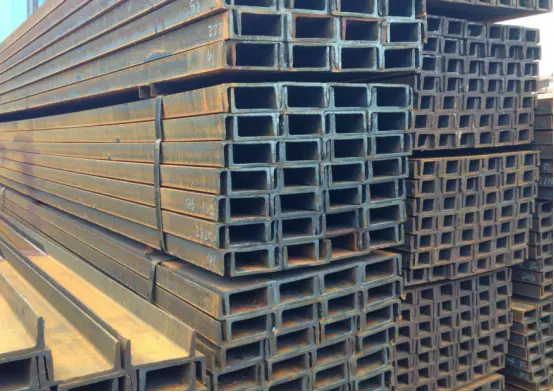

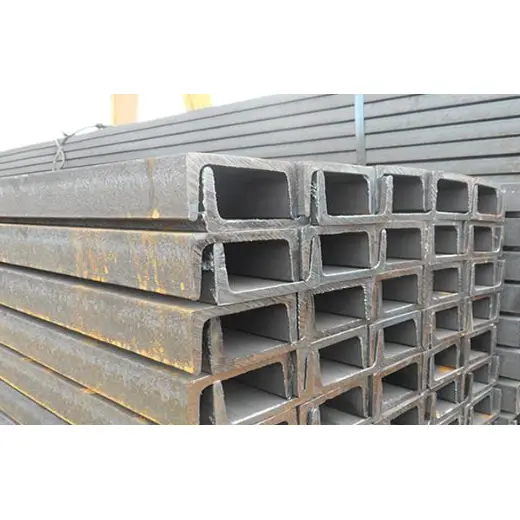

ہاٹ رولڈ سٹرکچرل اسٹیل چینل سیکشنز

ہاٹ رولڈ سٹرکچرل اسٹیل چینل سیکشن قومی معیار GB/T 706-2016 کی تعمیل کرتے ہیں اور ایک مربوط ہاٹ رولنگ عمل کے ذریعے تیار کیے جاتے ہیں۔ ان میں سی کے سائز کا (ایک طرفہ افتتاحی) کراس سیکشن ہے۔ ماڈلز کو سیکشن کی اونچائی کے لحاظ سے درجہ بندی کیا جاتا ہے، مزید ذیلی تقسیم (a, b, c) اسی اونچائی کے لیے بڑھتی ہوئی موٹائی کو ظاہر کرتی ہے۔ مصنوعات ہلکے، عمل میں آسان، اور لاگت سے موثر ہیں۔ جب کہ انفرادی حصوں میں پس منظر کی سختی اور ٹورسنل مزاحمت محدود ہوتی ہے — جو انہیں بنیادی طور پر ثانوی بوجھ برداشت کرنے والے اجزاء کے لیے موزوں بناتی ہے — دو حصوں (پیچھے سے پیچھے) کو جوڑنے والی پلیٹوں کے ساتھ ملانے سے مجموعی طور پر مکینیکل کارکردگی میں نمایاں اضافہ ہوتا ہے۔

HAISHENG مرکزی دھارے میں شامل ہاٹ رولڈ چینل سیکشن ماڈلز کی مکمل رینج پیش کرتا ہے، ہر ایک کے ساتھ ایک جامع مواد کی جانچ کی رپورٹ ہوتی ہے۔ وہ مختلف معاون بوجھ برداشت کرنے والی ایپلی کیشنز کے لیے موزوں ہیں، بشمول صنعتی پلانٹس، میونسپل پروجیکٹس، MEP/HVAC سسٹمز، اور عارضی ڈھانچے۔ ہم اینٹی کورروشن ٹریٹمنٹس کی ایک مکمل رینج فراہم کرتے ہیں—جن میں زنگ کو ہٹانا، پینٹنگ، اور ہاٹ ڈِپ گالوانائزنگ شامل ہیں— بیرون ملک پراجیکٹس کی بڑی تعداد میں خریداری کی ضروریات کو پورا کرنے کے لیے۔

I. پروڈکٹ کے معیارات

ہاٹ رولڈ اسٹرکچرل اسٹیل چینل سیکشنز کی پیداوار، جہتی رواداری اور مکینیکل خصوصیات قومی معیار کے مطابق ہیں: GB/T 706-2016 "ہاٹ رولڈ اسٹرکچرل اسٹیل سیکشنز۔"

بیس اسٹیل مواد کے مکینیکل معیارات: GB/T 700 اور GB/T 1591۔

II اہم مصنوعات کی خصوصیات

2.1 کراس سیکشن اور مکینیکل پراپرٹیز

1. ایک یک طرفہ کھلے چینل کراس سیکشن کی خصوصیات؛ انفرادی ارکان اعتدال پسند پس منظر کی سختی اور نسبتاً کمزور ٹورسنل مزاحمت کا مظاہرہ کرتے ہیں، جو انہیں اونچی عمارتوں میں اسٹینڈ اسٹون مین کالم کے طور پر استعمال کرنے کے لیے یا لمبے عرصے کے لیے بنیادی بوجھ برداشت کرنے والے بیم کے لیے غیر موزوں بنا دیتے ہیں۔

2. بغیر ویلڈڈ جوڑوں کے ایک مربوط ہاٹ رولنگ عمل کے ذریعے تیار کیا جاتا ہے، جس کے نتیجے میں اندرونی بقایا تناؤ کم ہوتا ہے۔ ڈھانچہ مستحکم اور قابل اعتماد ہے، طویل مدتی لوڈنگ کے تحت کریکنگ اور اخترتی کے خلاف مزاحمت کرتا ہے۔

2.2 Procurement and Cost Advantages

1. معیاری مارکیٹ ماڈلز کا کافی ذخیرہ اور مستحکم پروکیورمنٹ چینلز کم یونٹ کی قیمتوں اور قابل کنٹرول مجموعی پروجیکٹ لاگت کو یقینی بناتے ہیں۔

2. اسی بوجھ برداشت کرنے کی صلاحیت کے لیے ہلکا خود وزن اسٹیل ڈھانچے کے مجموعی وزن کے ساتھ ساتھ نقل و حمل اور لہرانے کے اخراجات کو مؤثر طریقے سے کم کرتا ہے۔

2.3 سائٹ پر فیبریکیشن اور تعمیراتی فوائد

1. ہاٹ رولڈ اسٹرکچرل اسٹیل چینل کے حصوں کو آزادانہ طور پر کاٹا، ڈرل، ویلڈیڈ، اور موڑا جا سکتا ہے۔ سائٹ پر سیکنڈری فیبریکیشن کے لیے کوئی عمل کی پابندیاں نہیں ہیں، جو لچکدار مشترکہ اسمبلی کی اجازت دیتے ہیں۔

2. کومپیکٹ سائز اور کم خود وزن دستی مشقت اور چھوٹے پیمانے کے آلات کا استعمال کرتے ہوئے ہینڈلنگ اور لہرانے کو مکمل کرنے کی اجازت دیتا ہے، جس سے سائٹ پر تعمیراتی شیڈول کو نمایاں طور پر مختصر کیا جاتا ہے۔

3. Compatible with both bolted and welded connections; can be paired with various steel plates and sections to complete joint assembly.

2.4 سنکنرن سے تحفظ اور ماحولیاتی موافقت

1. گرم رولڈ "سیاہ" حالت میں (مل اسکیل کے ساتھ) اور پہلے سے لاگو اینٹی سنکنرن کوٹنگ کے بغیر فراہم کیا جاتا ہے۔

2. اینٹی سنکنرن علاج — جیسے پیسنے/زنگ کو ہٹانا، اینٹی رسٹ پرائمر ایپلی کیشن، ہاٹ ڈِپ گیلوانائزنگ، یا پاؤڈر کوٹنگ — ضرورت کے مطابق لاگو کیا جا سکتا ہے۔ خشک انڈور ماحول یا ہلکے corrosivity کے ساتھ بیرونی ماحول میں استعمال کے لئے موزوں ہے.

2.5 مشترکہ استعمال اور حدود کے فوائد

1. مشترکہ استعمال کے فوائد: کنیکٹنگ پلیٹوں کے ساتھ چینل کے دو حصوں کو پیچھے سے جوڑنا لیٹرل سختی اور ٹورسنل مزاحمت کو نمایاں طور پر بڑھاتا ہے، اعتدال پسند بوجھ برداشت کرنے کی ضروریات کو پورا کرتا ہے۔

2. حدود: کھلے حصے کے ڈھانچے کی وجہ سے، وہ اونچی عمارت کے مین فریموں، انتہائی طویل مدتی بھاری بوجھ والے مین گرڈرز، یا تیز ہوا کے دباؤ کے تحت بوجھ برداشت کرنے والے اہم جوڑوں کے لیے استعمال نہیں کیے جا سکتے ہیں۔ وہ صرف انکلوژر سسٹمز، بریسنگ، اور سیکنڈری بوجھ برداشت کرنے والے اجزاء کے لیے موزوں ہیں۔

III کلیدی درخواست کے منظرنامے۔

3.1 ہاٹ رولڈ سٹرکچرل اسٹیل چینل سیکشنز کا بنیادی استعمال

1. فیکٹری کی دیوار اور چھت کے پرلنس: H-beam مین گرڈرز کے ساتھ جوڑا بنایا گیا تاکہ پروفائل شدہ اسٹیل کے کلیڈنگ پینلز کو محفوظ بنایا جا سکے اور چھت اور دیواروں سے عمودی بوجھ کو منتقل کیا جا سکے۔

2. مختلف آلات اور پائپنگ کے لیے سپورٹ: پائپ ریک اور ہینگرز کے لیے استعمال کیا جاتا ہے (بشمول عمارتوں میں HVAC سسٹمز)، آلات کے اڈے، اور کیبل ٹرے کیمیکل پلانٹس اور پاور اسٹیشنوں میں سپورٹ کرتا ہے۔ 3. ہلکا پھلکا فریمنگ اجزاء: پارٹیشن وال سٹڈز، دروازے اور کھڑکی کے فریم، سائٹ ہورڈنگ فریم ورک، اور سیکنڈری بوجھ برداشت کرنے والے ممبران۔

4. Industrial platform and walkway accessories: Maintenance walkway beams, platform step supports, and guardrail posts/handrail bases.

5. مضبوطی اور ایمبیڈڈ اجزاء: ایمبیڈڈ اسٹیل پلیٹیں، بیم اور کالم اسٹیفنرز، اور فاؤنڈیشن سپورٹ کے لیے معاون اسٹیل۔

6. Temporary construction facilities: Prefabricated building frameworks, scaffolding bases, and temporary excavation safety supports.

3.2 Industry-wide Applications

1. Industrial buildings: Enclosure and support systems for light industrial plants, warehouses, workshops, and raw material storage facilities.

2. میونسپل انفراسٹرکچر: سڑک کے کنارے حفاظتی رکاوٹیں، آؤٹ ڈور بل بورڈ فریم ورک، پیدل چلنے کے چھوٹے راستے، اور میونسپل یوٹیلیٹی لائن سپورٹ۔

3. M&E and HVAC engineering: Ductwork and specialized equipment supports/hangers for chemical plants, power stations, and office buildings.

4. سادہ سول ڈھانچے: کارپورٹ، چھتری، تیار شدہ کیبن، اور سادہ دیہی اسٹوریج شیڈ۔

5. لاجسٹک اور گودام: ہلکا پھلکا اسٹوریج ریکنگ اور کارگو چھانٹنے والا پلیٹ فارم فریم ورک۔

6. Other accessories: Bases for construction machinery, agricultural machinery chassis, and small auxiliary steel structures for marine vessels.

V. HAISHENG فیکٹری سپلائی کے بنیادی فوائد

ماخذ مینوفیکچرر سے براہ راست فراہمی: ہاٹ رولڈ سٹرکچرل اسٹیل چینل سیکشنز کے لیے اندرون خانہ گودام مڈل مین مارک اپ کو ختم کرتا ہے، جس سے بڑے پیمانے پر بیرون ملک پراجیکٹ کی خریداری کے لیے اہم لاگت کے فوائد حاصل ہوتے ہیں۔

تمام تصریحات میں مستحکم اسٹاک: مین اسٹریم چینل اسٹیل کے سائز کی سال بھر کی انوینٹری (نمبر 5 سے 25a)؛ بیچ کی ترسیل اور فوری پراجیکٹ آرڈرز پر تیز ردعمل کی حمایت کرتا ہے۔

جامع معیار کا معائنہ اور ٹریس ایبلٹی: ہاٹ رولڈ اسٹرکچرل اسٹیل چینل سیکشنز کا ہر بیچ اصل مل سرٹیفکیٹس اور مکینیکل پراپرٹی ٹیسٹ رپورٹس کے ساتھ آتا ہے۔ بیرون ملک پروجیکٹ قبولیت کے معیارات کو پورا کرنے کے لیے فریق ثالث کے دوبارہ معائنہ کی حمایت کرتا ہے۔

ون اسٹاپ پروسیسنگ سروسز: فکسڈ لینتھ کٹنگ، پنچنگ، موڑنے، ویلڈیڈ پری فیبریکیشن، اور کسٹم ہاٹ ڈِپ گیلوانائزنگ کو سپورٹ کرتی ہے۔ H-beams، I-beams، ایمبیڈڈ پلیٹس، اور اعلی طاقت والے بولٹس کی بنڈل برآمد بھی پیش کرتا ہے۔ معیاری برآمدی پیکیجنگ: نمی پروف اور مورچا مزاحم لکڑی کے پیلیٹ یا فلم ریپنگ؛ ہموار کسٹم کلیئرنس اور سائٹ پر قبولیت کو یقینی بنانے کے لیے چینی اور انگریزی دونوں زبانوں میں موافقت کے سرٹیفکیٹ اور مواد کے سرٹیفیکیشن شامل ہیں۔

چہارم کلیدی مصنوعات کی کارکردگی کے پیرامیٹرز

4.1 بیس میٹریل مکینیکل پراپرٹیز

اضافی مکینیکل اشارے:

عام درجہ حرارت پر وی نشان اثر توانائی: Q235B ≥27J؛ Q355B ≥34J

Modulus of elasticity E ≈ 2.06×10⁵ MPa

4.2 مارکنگ اصول اور معیاری سائز

نشان زد تفصیلات کی علامت: [ فارمیٹ: اونچائی × فلینج چوڑائی × ویب کی موٹائی، جیسے ایک جیسی اونچائی کے ساتھ 10# = 100×48×5.3mm ماڈلز کو a/b/c گریڈز میں تقسیم کیا گیا ہے، جس میں زیادہ بیرنگ کی گنجائش کے لیے وسیع فلینجز اور موٹے جالے ہیں۔

4.3 سیکشن مکینیکل خصوصیات (عام سائز)

[10# جڑتا کا لمحہ Ix ≈ 198 cm⁴ سیکشن ماڈیولس Wx ≈ 39.7 cm³ رداس آف gyration ix ≈ 3.95 سینٹی میٹر

[20a# جمود کا لمحہ Ix ≈ 1780 cm⁴ سیکشن ماڈیولس Wx ≈ 178 cm³ رداس آف جائریشن ix ≈ 7.86 سینٹی میٹر خصوصیت: مضبوط X-axis کے ساتھ اچھی موڑنے والی مزاحمت، کمزور پس منظر کی سختی اور انفرادی طور پر torsionum-Torsion کے لیے موزوں نہیں ہے۔ موڑنے اور کمپریشن بوجھ کے تحت.

4.4 Dimension & Shape Tolerance

معیاری مقررہ لمبائی: 6m، 9m، 12m، اپنی مرضی کے مطابق کٹنگ دستیاب ہے۔

اونچائی h رواداری: ±1.5~3.0mm (ماڈل سائز کے لحاظ سے مختلف ہوتی ہے)

فلینج چوڑائی b رواداری: ±1.5~2.0mm

سیدھا پن: ≤2mm فی میٹر، کل سیدھا پن ≤0.2% کل لمبائی کا

Torsion: ≤1.5mm per meter

4.5 Machining & Surface Performance

ترسیل کی حالت: آکسائڈ پیمانے کے ساتھ گرم رولڈ سیاہ سطح

مشینی قابلیت: آسانی سے کاٹنے، ڈرلنگ، ویلڈنگ اور موڑنے کے لیے سائٹ پر فیبریکیشن

اینٹی سنکنرن کے اختیارات: ڈیرسٹنگ + پرائمر پینٹنگ، ہاٹ ڈِپ گالوانائزنگ، پلاسٹک اسپرے

4.6 سروس کا درجہ حرارت اور لوڈ کی حدیں۔

قابل اطلاق درجہ حرارت کی حد: -20 ℃ ~ 80 ℃

لوڈ کی خصوصیت: کم پس منظر کی سختی اور ناقص ٹارشن مزاحمت کے ساتھ کھلا کراس سیکشن؛ صرف معاون غیر محوری موڑنے والے ارکان کے لیے موزوں، اونچے اونچے مین فریموں، طویل مدتی مین بیموں اور اہم ونڈ لوڈ بیئرنگ اجزاء کے لیے ممنوع

کنکشن کا طریقہ: بولٹ یا ویلڈیڈ؛ ڈبل چینل بیک ٹو بیک اسمبلی مجموعی سختی کو بہت بہتر بناتی ہے۔

V. FAQ:

سوال: کیا ہائی رائز فریموں کے لیے چینل اسٹیل کو اکیلے بوجھ برداشت کرنے والے عمودی کالم کے طور پر استعمال کیا جا سکتا ہے؟

A: سفارش نہیں کی جاتی ہے۔ ہاٹ رولڈ سٹرکچرل اسٹیل چینل سیکشنز میں ایک طرف کھلا کراس سیکشن ہوتا ہے، جس کے نتیجے میں پس منظر کی سختی اور ٹورسنل مزاحمت ہوتی ہے۔ اکیلے ان کا استعمال انہیں عدم استحکام اور خرابی کا شکار بناتا ہے۔ ہائی رائز ڈھانچے میں پرائمری کالموں کے لیے ایچ ڈبلیو وائڈ فلینج ایچ بیم ترجیحی انتخاب ہیں۔

س: بیرونی ساحلی منصوبوں میں چینل اسٹیل کے لیے بہترین اینٹی سنکنرن علاج کیا ہے؟

A: نمک کے اسپرے کے ساتھ طویل مدتی بیرونی نمائش یا ساحلی ماحول کے لیے پورے یونٹ کی ہاٹ ڈِپ گیلوانائزنگ کی سفارش کی جاتی ہے۔ مرطوب حالات میں قلیل مدتی انڈور استعمال کے لیے، زنگ کو ہٹانے کے بعد اینٹی رسٹ پرائمر کے دو کوٹ کافی ہیں۔

سوال: میں ایک ہی اونچائی کے 'a'، 'b'، اور 'c' قسم کے چینل اسٹیل کے درمیان کیسے انتخاب کروں؟

A: ٹائپ 'a' میں سب سے پتلا ویب اور فلینجز ہوتے ہیں، جو سب سے کم بوجھ برداشت کرنے کی صلاحیت پیش کرتے ہیں، جب کہ ٹائپ 'c' میں سب سے زیادہ موٹائی ہوتی ہے۔ بھاری بھرکم یا طویل مدتی ایپلی کیشنز کے لیے، موٹی 'b' یا 'c' ذیلی قسموں کو ترجیح دی جاتی ہے۔

سوال: اگر واحد چینل اسٹیل بیم کی سختی ناکافی ہے تو کیا حل موجود ہیں؟

A: دو چینل سٹیل کے شہتیروں کو ایک دوسرے کے ساتھ جوڑنے والی پلیٹوں کے ساتھ جوڑا جا سکتا ہے تاکہ ان کے درمیان ایک جامع باکس کی شکل کا حصہ بنایا جا سکے۔ یہ نمایاں طور پر پس منظر کی سختی اور ٹورسنل مزاحمت کو بڑھاتا ہے۔

سوال: کیا چینل سٹیل کو ضرورت کے مطابق مخصوص لمبائی میں کاٹا جا سکتا ہے؟

A: ہاں۔ Standard stock lengths (6m, 9m, or 12m) can be cut to any length based on your drawings, and the cut ends can be ground smooth if required.

Theoretical weight of channel steel

Unit:kg/m、mm
