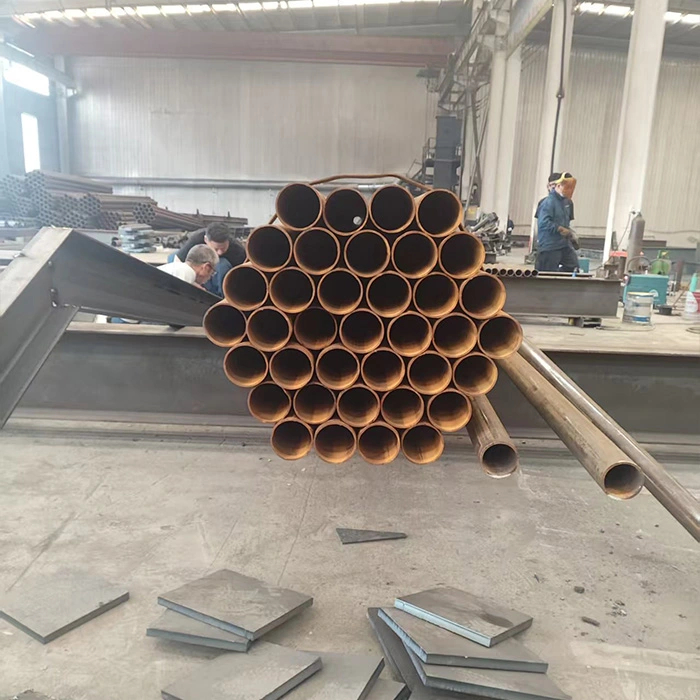

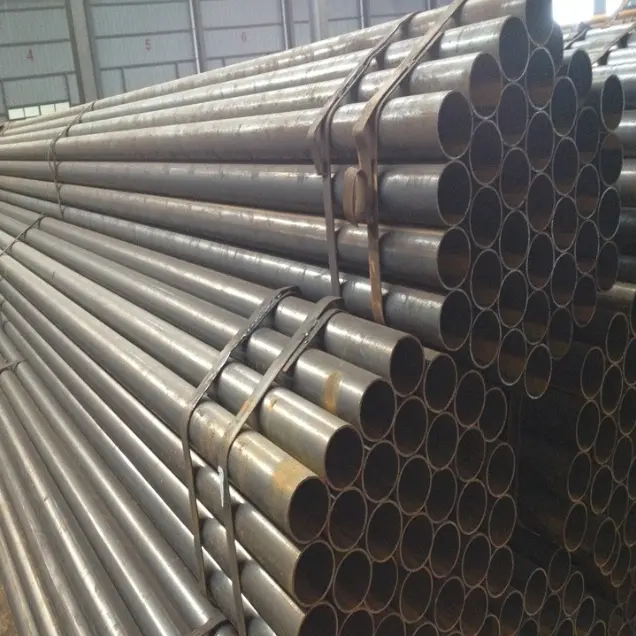

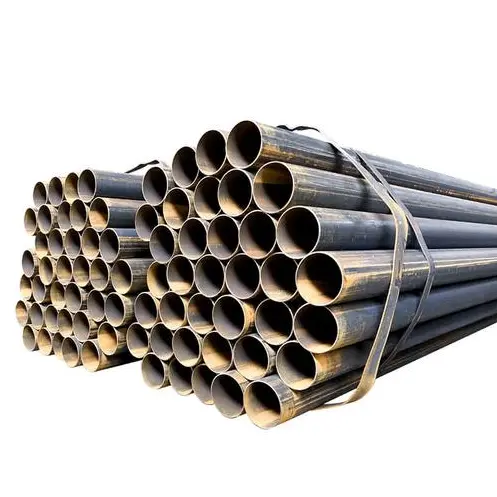

ویلڈیڈ سٹیل پائپ

عام طور پر ویلڈیڈ سٹیل پائپ کے طور پر جانا جاتا ہے، یہ مصنوعات رولنگ اور ویلڈنگ سٹیل سٹرپس کی طرف سے تیار کی جاتی ہیں. وہ بنیادی طور پر سیدھے سیون اور سرپل سیون ویلڈیڈ پائپوں میں درجہ بندی کرتے ہیں، جو GB/T 3091 اور GB/T 13793 جیسے معیارات کے مطابق تیار کیے جاتے ہیں، اور عام طور پر Q235B یا Q355B سٹیل سے بنائے جاتے ہیں۔ وہ بنیادی طور پر کم دباؤ والے سیال کی نقل و حمل، سٹیل کے ساختی بیم اور کالم، گارڈریل سپورٹ، میونسپل پائپنگ نیٹ ورکس، الیکٹرو مکینیکل کنڈائٹس، اور عارضی منصوبوں کے لیے استعمال ہوتے ہیں، جو انہیں معیاری آپریٹنگ حالات کے لیے موزوں بناتے ہیں جن میں محیط درجہ حرارت اور کم سے درمیانے درجے کے دباؤ شامل ہیں۔

مصنوعات کی خصوصیات

I. ساختی اور مکینیکل خصوصیات

1. ویلڈڈ سٹیل کے پائپ رولنگ اور ویلڈنگ سٹیل سٹرپس سے بنتے ہیں اور دو اقسام میں آتے ہیں: سیدھا سیون اور سرپل سیون۔ کھوکھلا سرکلر کراس سیکشن بوجھ کی یکساں تقسیم کو یقینی بناتا ہے اور موڑنے اور ٹارشن کے لیے بہترین مزاحمت کے ساتھ ساتھ اعلی مجموعی استحکام بھی پیش کرتا ہے۔

2. مجموعی طاقت کم سے درمیانے دباؤ والے ایپلی کیشنز کی ضروریات کو پورا کرتی ہے۔ بڑے قطر کے سرپل سیون ویلڈیڈ پائپ معیاری سیدھے سیون ویلڈڈ پائپوں کے مقابلے میں اعلیٰ دباؤ برداشت کرنے کی صلاحیت اور سختی پیش کرتے ہیں۔ تاہم، ویلڈ سیون کی حدود کی وجہ سے، وہ انتہائی دباؤ، اعلی درجہ حرارت، یا شدید سنکنرن کے لیے موزوں نہیں ہیں۔

3. اسی بوجھ برداشت کرنے کی صلاحیت کے لیے، وہ ٹھوس سٹیل کے اجزاء سے ہلکے ہوتے ہیں، جو مجموعی ساختی بوجھ کو مؤثر طریقے سے کم کرتے ہیں۔

II پیداوار اور لاگت کی خصوصیات

1. پیداواری عمل پختہ ہے، اعلیٰ صلاحیت اور تیز ترسیل کی پیشکش کرتا ہے۔ مارکیٹ میں سستی قیمتوں پر کافی اسٹاک دستیاب ہے، جس کے نتیجے میں مجموعی لاگت کم ہوتی ہے۔

2. تصریحات کی ایک وسیع رینج دستیاب ہے—چھوٹے قطر کے پائپوں سے لے کر بڑے قطر کی پائپ لائنوں اور کالم کے پائپوں تک—لچکدار انتخاب کی اجازت دیتے ہیں۔

III پروسیسنگ اور تعمیراتی خصوصیات

1. ثانوی پروسیسنگ — جیسے کٹنگ، بیولنگ، تھریڈنگ، موڑنے، اور ویلڈنگ — سیدھی ہے، سائٹ پر تعمیر کو آسان بناتی ہے۔

2. پائپ یکساں طول و عرض کی خصوصیت رکھتے ہیں اور ہینڈل اور انسٹال کرنے میں آسان ہیں۔ کنکشن کے مختلف طریقے—بشمول ویلڈنگ، فلینج، تھریڈنگ، اور گروووڈ کپلنگ—کو انجینئرنگ کی مختلف ضروریات کے مطابق استعمال کیا جا سکتا ہے۔ چہارم استعمال اور مخالف سنکنرن خصوصیات

1. معیاری ترسیل "بلیک پائپ" (غیر کوٹیڈ اسٹیل) کی شکل میں ہے؛ تاہم، علاج جیسے ہاٹ ڈِپ گیلوانائزنگ، پینٹنگ، اینٹی کورروشن کوٹنگز، اور 3PE اینٹی کورروشن لیئرز کو لاگو کیا جا سکتا ہے۔ وہ انڈور اور آؤٹ ڈور دونوں ماحول میں استعمال کے لیے موزوں ہیں۔

2. لچکدار ایپلی کیشن: یہ آزادانہ طور پر فلوڈ ٹرانسپورٹ پائپ لائن کے طور پر کام کر سکتے ہیں یا بوجھ برداشت کرنے والے اجزاء جیسے کہ سٹیل کے ساختی بیم، کالم اور ٹرس میں جمع ہو سکتے ہیں۔

V. مصنوعات کے امتیازات اور حدود

1. سیدھے سیون ویلڈڈ پائپ عام طور پر چھوٹے سے درمیانے قطر، کم دباؤ والی پائپ لائنوں اور ہلکے اسٹیل کے ڈھانچے کے لیے استعمال ہوتے ہیں۔ سرپل ویلڈڈ پائپ بنیادی طور پر بڑے قطر کے لیے استعمال ہوتے ہیں، جو انہیں طویل فاصلے تک میونسپل ٹرانسپورٹ اور بڑے پیمانے پر سٹیل کے ساختی اجزاء کے لیے موزوں بناتے ہیں۔

2. ویلڈڈ سیون کی موجودگی کی وجہ سے، یہ پائپ سیملیس سٹیل کے پائپوں کے مقابلے میں کم دباؤ کی مزاحمت، اعلی درجہ حرارت کی مزاحمت، اور تھکاوٹ کی طاقت کو ظاہر کرتے ہیں۔ ان کا استعمال سخت دباؤ والی ایپلی کیشنز میں استعمال کے لیے سختی سے ممنوع ہے جس میں ہائی پریشر آتش گیر/دھماکہ خیز مواد یا زیادہ درجہ حرارت/ہائی پریشر کے حالات شامل ہوں۔

بنیادی استعمال اور درخواست کا دائرہ کار

I. ویلڈڈ اسٹیل پائپ کے اہم استعمال

1. سیال کی نقل و حمل

ذرائع ابلاغ کی نقل و حمل کے لیے استعمال کیا جاتا ہے جیسے کہ نل کا پانی، سیوریج، کم دباؤ والی گیس، وینٹیلیشن/دھول نکالنے والی ہوا، اور عام مقصد کے تیل؛ وہ سول اور صنعتی نیٹ ورکس کے لیے بنیادی پائپنگ مواد ہیں۔

2. اسٹیل ساختی بوجھ برداشت کرنے والے اجزاء

سرکلر کالم، ٹرس ممبرز، چھت کی حمایت، اور پلیٹ فارم کے اوپری حصے بنانے کے لیے استعمال کیا جاتا ہے۔ وہ معاون یا اعتدال سے بھری ہوئی بیموں اور کالموں کے لیے مخصوص ساختی سٹیل کی شکلیں بدل سکتے ہیں۔

3. تحفظ اور انکلوژر

روڈ وے گارڈریلز، فیکٹری پریمیٹر باڑ لگانے، سیڑھیوں کے ہینڈریلز، بالکونی ریلنگ، ہورڈنگ فریم ورکس اور آؤٹ ڈور بل بورڈ سپورٹ کے لیے استعمال کیا جاتا ہے۔

4. مکینیکل اور الیکٹریکل سپورٹ سسٹم

پانی کے پائپوں، ہوا کی نالیوں، اور کیبل ٹرے کے لیے سپورٹ اور ہینگرز کے ساتھ ساتھ سازوسامان کے لیے مخصوص بڑھتے ہوئے بریکٹ اور فکسنگ راڈز بنانے کے لیے استعمال کیا جاتا ہے۔

5. میونسپل اور سول انجینئرنگ

میونسپل پائپ لائن نیٹ ورکس، ریور بینک کیسنگ، پائل فاؤنڈیشن کیسنگ، ٹنل وینٹیلیشن ڈکٹ، اور تعمیراتی مقامات پر عارضی حفاظتی رکاوٹوں کے لیے استعمال کیا جاتا ہے۔

6. عارضی اور زرعی سہولیات

سہاروں، عارضی شیڈز، گرین ہاؤس فریم ورک، اور زرعی پانی کی نقل و حمل کی پائپ لائنوں کے لیے استعمال کیا جاتا ہے۔

II درخواست کا دائرہ کار

1. تعمیراتی انجینئرنگ: سول عمارتیں، فیکٹری ورکشاپس، گودام، مقامات کے لیے پانی کی فراہمی اور نکاسی کا نظام، اور اسٹیل کے ساختی معاون نظام۔

2. میونسپل یوٹیلیٹیز: شہری پانی کی فراہمی اور نکاسی آب کے نیٹ ورکس، روڈ وے کے گڑھے، لینڈ اسکیپ انجینئرنگ، اور میونسپل پائپ لائن کی تنصیب۔ 3. MEP (مکینیکل، الیکٹریکل، اور پلمبنگ/HVAC): کارخانوں، عمارتوں اور شاپنگ مالز کے لیے پانی کی فراہمی اور نکاسی، وینٹیلیشن، اور کم پریشر والی گیس پائپنگ۔

4. صنعتی اور کان کنی کے ادارے: ورکشاپ کی منتقلی کی پائپنگ، سازوسامان کی معاونت، مٹیریل یارڈ انکلوژرز، اور ہلکے وزن کے ٹرس ڈھانچے۔

5. زراعت اور زمین کی تزئین کی: زرعی آبپاشی کے پائپ، گرین ہاؤس فریم ورک، اور زمین کی تزئین کی باڑ۔

6. عارضی کام: عارضی جگہ کی سہولیات، عارضی مدد، کھدائی کے گڑھے کی حفاظت، اور تعمیراتی سہاروں۔

سلیکشن گائیڈ

سیدھی سیون ویلڈیڈ پائپ: بنیادی طور پر چھوٹے سے درمیانے قطر کے؛ عام طور پر انڈور پائپنگ، ریلنگ، اور چھوٹے پیمانے پر سٹیل کے ڈھانچے کے لیے استعمال کیا جاتا ہے۔

سرپل ویلڈیڈ پائپ: بنیادی طور پر بڑے قطر؛ عام طور پر میونسپل ٹرنک پائپ لائنوں، طویل فاصلے پر پانی کی ترسیل، اور بڑے پیمانے پر سٹیل کے ساختی کالموں کے لیے استعمال کیا جاتا ہے۔

کارکردگی کے پیرامیٹرز

I. نفاذ کے معیارات

·GB/T 3091-2025: کم دباؤ والے سیال کی نقل و حمل کے لیے ویلڈڈ اسٹیل پائپ (پانی، گیس، ہوا، وغیرہ؛ ≤2.5 MPa، ≤200°C)

GB/T 13793-2016: طول بلد الیکٹرک ویلڈیڈ اسٹیل پائپ (ساختی، سہاروں، عام مشینری)

·GB/T 9711 / API 5L: تیل اور گیس کی نقل و حمل کے لیے لائن پائپ (L245/L360/L415، وغیرہ)

II عام مواد اور مکینیکل خواص (کمرے کا درجہ حرارت)

لچک کا ماڈیولس: 2.06×10⁵ MPa

· کثافت: 7.85 جی/سینٹی میٹر³

· اثر توانائی: محیطی درجہ حرارت **≥27 J** (Q235B، V-نوچ)

III طول و عرض اور وضاحتیں (بنیادی طور پر طولانی ویلڈ)

1) بیرونی قطر کی حد

چھوٹا قطر: DN15–DN50 (21.3–60.3 ملی میٹر)

درمیانی قطر: DN65–DN250 (76.1–273 ملی میٹر)

بڑا قطر: DN300–DN600 (323.9–610 ملی میٹر)

سرپل ویلڈیڈ پائپ: DN800–DN3000 تک

2) دیوار کی موٹائی (عام)

معیاری: 1.2–12.7 ملی میٹر

بھاری دیوار: 12.7-40 ملی میٹر

رواداری: دیوار کی موٹائی ±10% t؛ بیرونی قطر ±0.5% تا ±1.0%

3) لمبائی

· معیاری: 6 میٹر، 9 میٹر، 12 میٹر کی مقررہ لمبائی

حسب ضرورت: 15-18 میٹر

لمبائی رواداری: +20 ملی میٹر / 0 ملی میٹر

4) نظریاتی وزن (کلوگرام/میٹر)

W=0.02466×(D−t)×t

·D: بیرونی قطر (ملی میٹر)؛ t: دیوار کی موٹائی (ملی میٹر)

جستی پائپ: وزن × 1.015–1.03 (کوٹنگ فیکٹر)

چہارم پریشر برداشت اور عمل کی کارکردگی

1) ہائیڈرو سٹیٹک ٹیسٹ (لازمی)

· معیاری سیاہ پائپ: 5.0 MPa، دباؤ ≥5s ہولڈ کریں۔

· گیس پائپ: 6.0 ایم پی اے، دباؤ ≥10 سیکنڈ ہولڈ کریں۔

· ہیوی وال پائپ: 7.0 ایم پی اے

· تجویز کردہ کام کا دباؤ: ≤1.6 MPa (طویل مدتی حفاظت)

2) ویلڈ سیون کوالٹی

· غیر تباہ کن جانچ (NDT): UT (الٹراسونک) / RT (ریڈیوگرافک)

· طول بلد سیون: ہائی فریکوئنسی ویلڈنگ، ویلڈ کا گتانک **≈0.85–0.9**

· سرپل سیون: ڈوبی ہوئی آرک ویلڈنگ، ویلڈ کا گتانک **≈0.9–0.95**

3) چپٹا / موڑنے ٹیسٹ

چپٹا کرنا: کوئی دراڑ نہیں، کوئی ڈیلامینیشن نہیں۔

· موڑنے والا (DN≤50): 90°، موڑنے کا رداس = 6D (سیاہ پائپ) / 8D (جستی پائپ)، ویلڈ سیون سائیڈ پر لگا ہوا؛ کوئی دراڑ نہیں، زنک کی تہہ نہیں چھیلنا

4) آپریٹنگ درجہ حرارت

معیاری: -20°C سے +200°C

· کم درجہ حرارت والا سٹیل (L245N): نیچے -40°C

V. سطح اور سنکنرن سے تحفظ

· ترسیل کی حالت: سیاہ پائپ (ننگی پائپ) / گرم ڈِپ جستی / ایپوکسی / 3PE (دفن)

· جستی پرت: ≥300 g/m² (ڈبل رخا)، مقامی موٹائی **≥85 μm**

· سطح کا معیار: کوئی دراڑ نہیں، کوئی تہہ نہیں، کوئی خارش نہیں، کوئی شدید سنکنرن نہیں۔

VI کنکشن کے طریقے

· DN≤50: تھریڈڈ کنکشن (GB/T 7306)

· DN65–DN200: فلینج کنکشن / نالی والا کنکشن

· DN≥250: ویلڈنگ (بٹ ویلڈ / فلیٹ ویلڈ)

VII ایپلی کیشنز

· کم دباؤ والے سیال: پانی، سیوریج، گیس، ہوا، وینٹیلیشن

سٹیل کے ڈھانچے: سرکلر پائپ کالم، ٹرس، سپورٹ، گارڈریلز، سہاروں

درجہ حرارت: -20 سے 200 ° C؛ دباؤ: ≤2.5 ایم پی اے

فولڈ سیدھے سیون ویلڈڈ پائپوں کی تفصیلات کی میز

سرپل ویلڈیڈ پائپ تفصیلات کی میز
