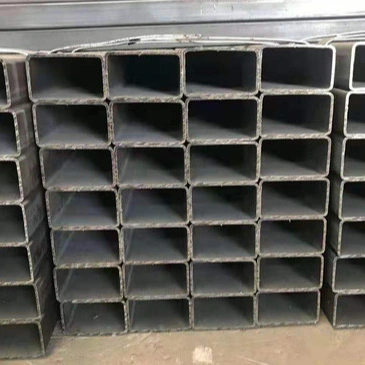

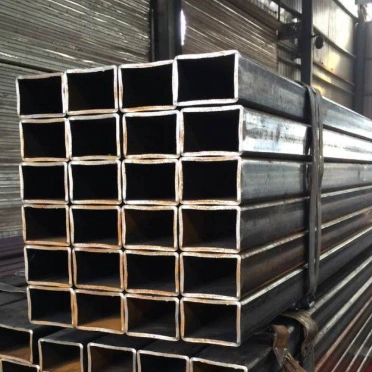

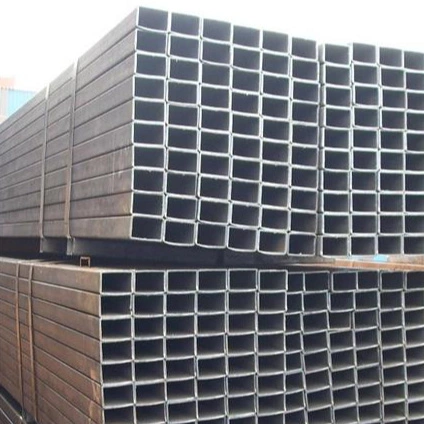

مستطیل کھوکھلی ساختی اسٹیل ٹیوبیں۔

مستطیل کھوکھلی ساختی اسٹیل ٹیوبیں وسیع پیمانے پر ایپلی کیشنز میں استعمال ہوتی ہیں جیسے کہ اسٹیل بیم اور کالم، پردے کی دیوار کی فریمنگ، انکلوژر فریم ورک، آلات کے ریک، گارڈریلز اور تعمیراتی مشینری۔ وہ بنیادی بوجھ برداشت کرنے والے اجزاء کے طور پر مؤثر طریقے سے کام کرتے ہیں جبکہ مختلف آرکیٹیکچرل شکلوں اور انکلوژر ڈھانچے کے لیے بھی موزوں ہوتے ہیں۔

مصنوعات کی خصوصیات

I. ساختی اور مکینیکل خصوصیات

1. کھوکھلی مستطیل کراس سیکشن دونوں سمتوں میں موڑنے اور پس منظر کی نقل مکانی کے خلاف اعلی سختی فراہم کرتا ہے۔ یہ سرکلر ٹیوبوں یا معیاری ساختی سٹیل کی شکلوں کے مقابلے ٹورسن اور پس منظر کی اخترتی کے خلاف اعلیٰ مزاحمت پیش کرتا ہے، جس سے مجموعی ساختی استحکام کو یقینی بنایا جاتا ہے۔

2. یکساں کراس سیکشنل شکل اور چپٹے چہرے بوجھ کی تقسیم کو یقینی بناتے ہیں۔ انفرادی ٹیوبیں اہم عمودی اور افقی بوجھ کو برداشت کر سکتی ہیں، جو اکثر براہ راست بنیادی بوجھ برداشت کرنے والے ارکان کے طور پر کام کرتی ہیں۔

3. ویلڈیڈ اور سیملیس اقسام میں دستیاب: ویلڈڈ مستطیل ٹیوبیں معیاری آپریٹنگ حالات کے لیے زیادہ لاگت کی تاثیر پیش کرتی ہیں۔ ہموار مستطیل ٹیوبیں، جن میں ویلڈ سیون کی کمی ہوتی ہے، اعلیٰ طاقت، دباؤ کے خلاف مزاحمت، اور تھکاوٹ کی کارکردگی فراہم کرتی ہے، جو انہیں بھاری بوجھ اور سائیکلک لوڈنگ کے منظرناموں کے لیے مثالی بناتی ہے۔

II ظاہری شکل اور تنصیب کی خصوصیات

1. فلیٹ بیرونی سطحیں الگ کرنے، اوورلیپنگ اور فلش ماؤنٹنگ کی سہولت فراہم کرتی ہیں۔ وہ کلر لیپت سٹیل کی چادروں، پینلز اور انکلوژر کے اجزاء کے خلاف مضبوطی سے فٹ ہوتے ہیں، تعمیر کے دوران صاف فنشنگ اور ایج سیلنگ کو یقینی بناتے ہیں۔

2. تیز کناروں اور یکساں پروفائل میں بوجھ برداشت کرنے کی فعالیت کو جمالیاتی اپیل کے ساتھ ملایا جاتا ہے، جس سے وہ آرکیٹیکچرل اگواڑے، زمین کی تزئین کے فریم ورک اور دیگر ڈیزائن پر مبنی منصوبوں کے لیے موزوں ہوتے ہیں۔

3. دی گئی بوجھ برداشت کرنے کی صلاحیت کے لیے، وہ ٹھوس سٹیل کے حصوں سے ہلکے ہوتے ہیں، مجموعی ساختی بوجھ کو مؤثر طریقے سے کم کرتے ہیں اور مادی اخراجات کو بچاتے ہیں۔

III پروسیسنگ اور کنکشن کی خصوصیات

1. انہیں کاٹا جا سکتا ہے، بیولڈ، جھکا، ڈرل اور ویلڈیڈ کیا جا سکتا ہے۔ ثانوی پروسیسنگ سیدھی سادی ہے، جو سائٹ پر آسان تعمیرات کی سہولت فراہم کرتی ہے۔

2. ورسٹائل کنکشن کے طریقے—بشمول ویلڈنگ، بولٹنگ، اور ریوٹنگ — جوائنٹ ڈیزائن اور اعلی تنصیب کی کارکردگی کو نمایاں کرتے ہیں۔

3. تصریحات کی وسیع رینج، جس میں چھوٹی آرائشی ٹیوبوں سے لے کر بڑے حصے کی لوڈ بیئرنگ ٹیوبوں تک ہر چیز کا احاطہ کیا گیا ہے، جو لچکدار انتخاب کی اجازت دیتا ہے۔

چہارم سنکنرن مزاحمت اور کارکردگی کی خصوصیات

1. ایک "سیاہ" (بغیر کوٹڈ) حالت میں فراہم کی گئی؛ مختلف اینٹی سنکنرن علاج جیسے ہاٹ ڈِپ گیلوانائزنگ، کولڈ گیلوانائزنگ، پینٹنگ، اور پاؤڈر کوٹنگ کے ساتھ مطابقت رکھتا ہے، جو انہیں اندرونی اور بیرونی دونوں ماحول (خشک یا گیلے) کے لیے موزوں بناتا ہے۔

2. اچھا ٹھنڈا اور گرم کام کی اہلیت؛ معیاری آپریٹنگ درجہ حرارت کی حدود کے اندر مستحکم مکینیکل خصوصیات۔

V. مصنوعات کی حدود

1. تناؤ کا ارتکاز کونوں پر ہوتا ہے۔ یہ علاقے شدید اثرات یا بار بار سائیکلک لوڈنگ کے تحت تھکاوٹ کے نقصان کا شکار ہیں۔

2. سیال کی نقل و حمل کے لیے ناقص موزونیت؛ پائپنگ سسٹمز کے لیے شاذ و نادر ہی استعمال کیا جاتا ہے، کیونکہ یہ بنیادی طور پر ساختی بوجھ برداشت کرنے اور فریم ورک ایپلی کیشنز کے لیے ڈیزائن کیے گئے ہیں۔

3. بڑی تصریح، موٹی دیواروں والی ہموار مستطیل ٹیوبوں کے لیے زیادہ پیداواری لاگت کے نتیجے میں قیمتیں ویلڈیڈ ورژن کی نسبت نمایاں طور پر زیادہ ہوتی ہیں۔

استعمال اور درخواست کا دائرہ کار

I. بنیادی استعمال

1. کلیدی ساختی اجزاء

فیکٹری فریموں، پورٹل فریموں، باکس سیکشن کے بیم اور کالم، عمودی کالموں، ٹرسس، اور فرش سپورٹ کے لیے استعمال کیا جاتا ہے۔ سٹیل کی تعمیر میں ایک بنیادی بوجھ برداشت کرنے والا مواد۔

2. لفافے اور پردے کی دیواریں بنانا

بیرونی دیوار کی فریمنگ (گرٹس/سٹڈز)، اسکائی لائٹ کے فریم، دروازے اور کھڑکی کے فریم، چھت کے پرلنس، اور کنارے ٹرم فریمنگ؛ پروفائل شدہ اسٹیل شیٹس اور دیگر پینل مواد کے ساتھ بغیر کسی رکاوٹ کے ضم ہوتا ہے۔

3. دیواریں اور حفاظتی سہولیات

فیکٹری کے دائرے کی باڑ، سڑک کی حفاظتی پٹیاں، سیڑھیوں کے ہینڈریل، بالکونی کی ریلنگ، سائٹ ہورڈنگ فریم، اور حفاظتی جال کی پوسٹس۔

4. آلات اور مشینری کے فریم

مشینری کے اڈے، سازوسامان کے ریک، ورک بینچ کے فریم، گودام کی ریکنگ، کنٹینر کے فریم، اور گاڑی کے چیسس فریم ورک۔

5. انجینئرنگ اور عارضی سہولیات

اسٹیج ٹرسس، گرین ہاؤس فریم ورک، عارضی تعمیراتی سائٹ کی ذخیرہ اندوزی، شورنگ/سپورٹ سٹرکچر، اور ماڈیولر بلڈنگ فریم ورک۔

6. آرائشی اور تعمیراتی ڈھانچے

زمین کی تزئین کی ساخت، بیرونی تعمیراتی خصوصیات، اندرونی آرائشی فریمنگ، اور ڈسپلے کیبنٹ/بوتھ فریم ورک؛ بوجھ برداشت کرنے کی صلاحیت کو جمالیاتی اپیل کے ساتھ جوڑتا ہے۔

II مستطیل کھوکھلی ساختی اسٹیل ٹیوبوں کی درخواست کا دائرہ

1. اسٹیل سٹرکچر انجینئرنگ: صنعتی پلانٹس، گوداموں، اسٹیڈیموں، اور تیار شدہ عمارتوں کے لیے بیم، کالم، اور بریسنگ سسٹم۔

2. آرکیٹیکچرل ڈیکوریشن: پردے کی دیواریں، دروازے اور کھڑکیاں، اندرونی/بیرونی تعمیراتی خصوصیات، اور نمائشی اسٹینڈز بنانا۔

3. میونسپل اور ٹرانسپورٹیشن: روڈ گارڈریلز، میونسپل تعمیراتی ہورڈنگز، لینڈ اسکیپ پرگولاس، اور بس شیلٹر فریم ورک۔

4. مشینری مینوفیکچرنگ: عام مقصد کے سازوسامان، تعمیراتی مشینری، زرعی مشینری، اور لاجسٹک آلات کے لیے فریم۔

5. گودام اور لاجسٹکس: ہیوی ڈیوٹی ریکنگ، اسٹوریج پلیٹ فارم، اور کنٹینر سے متعلق معاون ڈھانچے

6. زراعت، جنگلات اور باغبانی: گرین ہاؤسز، لائیوسٹاک شیلٹر فریم ورک، اور زرعی باڑ لگانا۔

سلیکشن گائیڈ

ویلڈڈ مستطیل ٹیوبیں: مرکزی دھارے کی مصنوعات کی قسم جو اعلی قیمت کی کارکردگی پیش کرتی ہے۔ بڑے پیمانے پر معیاری ایپلی کیشنز جیسے عام بوجھ برداشت کرنے، عمارت کے لفافے، سجاوٹ، اور گارڈریلز کے لیے استعمال کیا جاتا ہے۔

· ہموار مستطیل ٹیوبیں: اعلی طاقت، تھکاوٹ کے خلاف مزاحمت، اور دباؤ برداشت کرنے کی صلاحیت؛ بنیادی طور پر ہیوی ڈیوٹی ایپلی کیشنز، سائکلک لوڈنگ، ہائی اسپیسیفیکیشن مشینری فریم، اور ہیوی ڈیوٹی انجینئرنگ اجزاء کے لیے استعمال کیا جاتا ہے۔

کلیدی کارکردگی کے پیرامیٹرز

نفاذ کے معیارات: GB/T 6728-2017 "سرد ساختہ کھوکھلی ساختی حصے"؛ GB/T 3094-2012 "کولڈ ڈرین سیملیس مربع اور مستطیل سٹیل ٹیوبیں"

I. کامن میٹریلز اور مکینیکل پراپرٹیز

اضافی جنرل پیرامیٹرز:

· لچک کا ماڈیولس: 2.06 × 10⁵ایم پی اے

· کثافت: 7.85 g/cm³

معیاری آپریٹنگ درجہ حرارت: -20°C سے 200°C

II تفصیلات اور طول و عرض کا نظام

1. عہدہ کا طریقہ

بیرونی طول و عرض: لمبائی × چوڑائی × دیوار کی موٹائی (یونٹ: ملی میٹر)؛ مثال: 100×50×3.0

2. مین اسٹریم سائز کے زمرے

· چھوٹا (سجاوٹ / انکلوژر / گارڈریل): 20×10, 30×20, 40×20, 50×30; دیوار کی موٹائی: 1.2–2.5 ملی میٹر

· درمیانہ (کیل / پورلن / معیاری بیم اور کالم): 60×40, 80×40, 80×60, 100×50; دیوار کی موٹائی: 2.0–5.0 ملی میٹر

· بڑے (پرائمری کالم اور بیم / ہیوی ڈیوٹی ٹرسس): 120×80, 150×100, 200×100, 250×150; دیوار کی موٹائی: 4.0–12.0 ملی میٹر

3. لمبائی اور رواداری

معیاری لمبائی: 6 میٹر، 9 میٹر، 12 میٹر؛ اپنی مرضی کی لمبائی دستیاب ہے

بیرونی طول و عرض کی رواداری: ±0.8%

دیوار کی موٹائی رواداری: معیاری ویلڈیڈ پائپ ±10%؛ ہموار پائپ ±7.5%

4. نظریاتی وزن کے حساب کتاب کا فارمولا

W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = لمبی طرف، H = چھوٹی طرف، t = دیوار کی موٹائی)

III ساختی مکینیکل خواص

1. مستطیل کھوکھلی ساختی اسٹیل ٹیوبیں مستطیل حصے اعلی دو طرفہ موڑنے والی سختی (مضبوط اور کمزور دونوں محوروں کے ساتھ) اور سرکلر ٹیوبوں یا H-بیم جیسے سنگل پروفائلز کے مقابلے میں اعلی پس منظر کی استحکام اور ٹورسنل مزاحمت پیش کرتے ہیں، جس کے نتیجے میں مجموعی طور پر مضبوط ساختی استحکام ہوتا ہے۔

2. پروسیسنگ کی خصوصیات

· موڑنے کا ٹیسٹ: کمرے کے درجہ حرارت پر 90° ٹھنڈا موڑنے کی صلاحیت رکھتا ہے بغیر موڑ پر کریکنگ یا ڈیلامینیشن۔

· فلیٹننگ ٹیسٹ: دیوار کے شگاف کے بغیر مخصوص جہتوں پر کمپریشن برداشت کرتا ہے۔

1. تناؤ کی خصوصیات: معمولی تناؤ کا ارتکاز کونوں پر ہوتا ہے۔ اعلی تعدد باری باری اثر بوجھ شامل ایپلی کیشنز کے لیے موزوں نہیں ہے۔

چہارم مصنوعات کی درجہ بندی اور کارکردگی میں فرق

V. سطح کا علاج اور سنکنرن سے تحفظ

1. معیاری حالت: سیاہ ختم (ہاٹ رولڈ آکسائڈ سطح).

2. عام سنکنرن سے بچاؤ کے طریقے: ہاٹ ڈِپ گالوانائزنگ، کولڈ گالوانائزنگ، الیکٹرو سٹیٹک پاؤڈر کوٹنگ، اینٹی کورروشن پینٹنگ، اور فلورو کاربن کوٹنگ۔

3. ہاٹ ڈِپ گیلوانائزنگ حوالہ: زنک کوٹنگ کی اوسط موٹائی ≥85 μm؛ بیرونی استحکام 15 سال سے زیادہ ہے۔

VI کنکشن کے طریقے

· پرائمری: بیول ویلڈنگ، مکمل دخول ویلڈنگ (تعمیر کے لیے بنیادی بنیاد)۔

· ثانوی: اعلی طاقت کے بولڈ کنکشن، خود ٹیپنگ پیچ، riveting.

· مختلف اسٹیل ساختی اسمبلیوں کے ساتھ ہم آہنگ، بشمول رنگین اسٹیل شیٹس، ایچ بیم، اور اینگل اسٹیل۔

VII مناسب اور ممنوعہ درخواستیں

موزوں

صنعتی پلانٹ کے بیم اور کالم، پردے کی دیوار کی فریمنگ، انکلوژر فریم ورک، گارڈریلز اور باڑ لگانا، گودام کی ریکنگ، آلات کے فریم، لینڈ سکیپ کے ڈھانچے، اور تیار شدہ سٹیل کے ڈھانچے۔

مناسب نہیں ہے۔

ہائی پریشر سیال کی نقل و حمل، ہائی-درجہ حرارت/ہائی پریشر پائپنگ، اور ہیوی ڈیوٹی آلات کے بنیادی ڈھانچے شدید اثر یا زیادہ تعدد کی تھکاوٹ کے تابع ہیں۔
