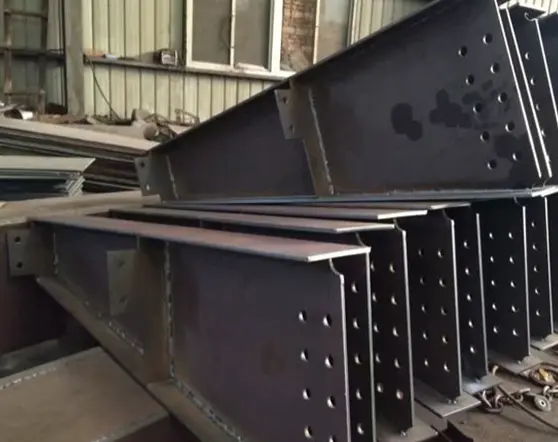

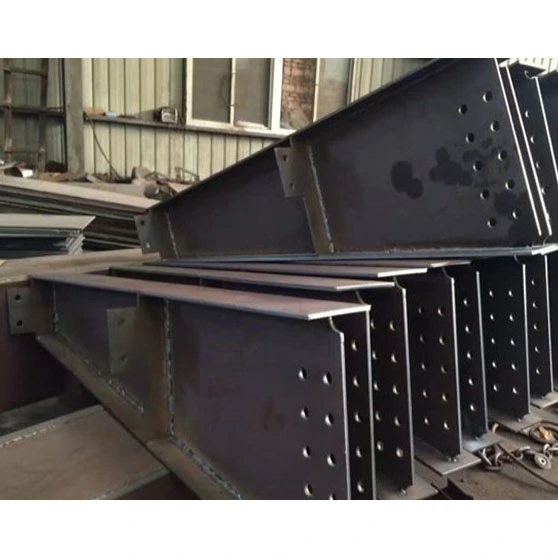

یہ پرائمری لوڈ بیئرنگ اسٹیل بیم مرکزی اجزاء ہیں جو اسٹیل فریم ورک کے اندر عمودی بوجھ کی منتقلی کے لیے ذمہ دار ہیں۔ ثانوی بیم (جیسے معیاری I-beams یا چینل اسٹیل) کے برعکس جو مقامی یا تقسیم شدہ بوجھ کو سنبھالتے ہیں، یہ بنیادی شہتیر فرش کی سجاوٹ، ثانوی شہتیر، آلات اور چھت سے متمرکز بوجھ کو سہارا دیتے ہیں، جو انہیں عمودی سٹیل کے کالموں میں مستحکم طور پر منتقل کرتے ہیں۔ پروڈکٹ لائن تین اہم زمروں پر مشتمل ہے- ویلڈڈ H-بیمز، متغیر سیکشن H-بیمز، اور باکس سیکشن بیم- یہ سب ڈوبنے والے آرک ویلڈنگ کا استعمال کرتے ہوئے سٹیل کی پلیٹوں سے من گھڑت ہیں اور جامع غیر تباہ کن ٹیسٹنگ (NDT) کے ساتھ ساتھ ملٹی اسٹیج اینٹی کورروشن ٹریٹمنٹ اور فائر۔
- مستقل سیکشن ویلڈڈ ایچ بیم: مارکیٹ میں سب سے زیادہ استعمال ہونے والی پرائمری لوڈ بیئرنگ اسٹیل بیم؛ یکساں کراس سیکشن کے طول و عرض بھر میں؛ مختصر فیبریکیشن سائیکل اور اعتدال پسند اخراجات؛ 6–24m کے معیاری فرش اسپین اور عام فیکٹری فلور لوڈ کی ضروریات کے لیے موزوں ہے۔
- متغیر سیکشن ایچ بیم: وسط اسپین میں گہرے حصے اور سپورٹ پر ٹیپرڈ حصے؛ چھت کے موڑنے والے لمحے کی تقسیم کے ساتھ سیدھ میں لانے کے لیے ڈیزائن کیا گیا ہے۔ خاص طور پر پورٹل سخت فریم فیکٹری کی چھتوں کے لیے تاکہ سٹیل کے غیر موثر استعمال کو کم سے کم کیا جا سکے۔
- ویلڈڈ باکس بیم: متوازن دو جہتی ٹورسنل سختی کے ساتھ بند چار رخا باکس کراس سیکشن؛ اضافی بڑے اسپین (24–36m)، سنکی کرین کے بوجھ، اور اونچے اونچے میگا فریموں کے لیے موزوں؛ H-beams کی کمزور محور کی سختی کی حدود کو دور کرتا ہے۔
- H-beam کی تفصیلات: H × B × tw × tf (بالترتیب بیم کی گہرائی، فلینج کی چوڑائی، ویب کی موٹائی، اور فلینج کی موٹائی کی نمائندگی کرتا ہے)؛ بیم کی گہرائی کی حد: 300-2000 ملی میٹر۔
- باکس بیم کی تفصیلات: B × H × t (بالترتیب سیکشن کی چوڑائی، سیکشن کی گہرائی، اور باکس کی دیوار کی موٹائی کی نمائندگی کرتا ہے)؛ دیوار کی موٹائی کی حد: 12-50 ملی میٹر۔
- فیکٹری سے تیار شدہ حصے کی لمبائی: معیاری لمبائی 9m اور 12m؛ اس سے زیادہ لمبائی حصوں میں پہلے سے تیار کی جاتی ہے اور سائٹ پر اونچائی پر کٹے/جمع کی جاتی ہے۔
- Q355B: مین اسٹریم انڈسٹری کا مواد؛ پیداوار کی طاقت عام کاربن اسٹیل سے کہیں زیادہ ہے۔ 90% بھاری بھرکم فیکٹریوں اور اونچی اونچی درمیانی منزلوں کی ضروریات کو پورا کرتا ہے۔
- Q235B: کم بلندی تک محدود، ہلکے بوجھ والے انڈور انٹرمیڈیٹ فرش (6m سے کم پھیلے ہوئے)؛ کم بوجھ فالتو پن؛ بیرونی استعمال کی سفارش نہیں کی جاتی ہے۔
- Q355NL: -20 ° C یا اس سے کم درجہ حرارت والے سرد علاقوں کے لیے؛ سردی کے حالات میں ٹوٹنے والے فریکچر کو روکنے کے لیے کم درجہ حرارت کے اثر کی تصدیق شدہ سختی ہے۔
تمام مرکزی بیم سٹیل پلیٹ کاٹنے، اسمبلی اور ویلڈنگ کے ذریعے من گھڑت ہیں۔ ہاٹ رولڈ پروفائلز ترمیم کے لیے استعمال نہیں ہوتے ہیں۔ اضافی لمبے مین گرڈر کو نقل و حمل کی اونچائی کی حدود کی بنیاد پر حصوں میں کاٹا جاتا ہے، جس میں ویلڈ بیولز اور بٹ جوائنٹ الاؤنسز پہلے سے ترتیب دیے گئے ہیں تاکہ بڑے ہائی وے یا میرین ٹرانسپورٹ سے وابستہ مسائل سے بچا جا سکے۔ سائٹ پر پہنچنے پر، اونچائی کی سیدھ اور الگ کرنا فوری طور پر آگے بڑھ سکتا ہے۔
- بولٹڈ اینڈ پلیٹس: پلیٹ کی موٹائی 18mm سے 50mm تک ہوتی ہے (زیادہ سے زیادہ سپورٹ ری ایکشن فورس کی بنیاد پر حساب کیا جاتا ہے)؛ گریڈ 10.9 کے اعلیٰ طاقت والے بولٹس کے لیے پہلے سے ڈرل کیے گئے سوراخ کی خصوصیات۔ یہ پرائمری فلور بیم کے لیے کنکشن کا سب سے عام طریقہ ہے، جو آن سائٹ ہاٹ ورک (ویلڈنگ) کی ضرورت کو ختم کرتا ہے۔
- مکمل دخول گروو ویلڈز: خاص طور پر اونچے درجے کے باکس سیکشن پرائمری بیم کے لیے ڈیزائن کیا گیا ہے۔ اونچی اونچی عمارتوں کے لیے سیسمک کوڈ کی ضروریات کو پورا کرتے ہوئے، بیس میٹل کے برابر طاقت کے ساتھ بٹ جوائنٹ حاصل کرنے کے لیے جالوں اور فلینجز کی دو طرفہ بیولنگ شامل ہے۔
- سپورٹ اسٹیفنرز (افقی اور عمودی): بنیادی بیم کے لیے لازمی ساختی اجزاء؛ وہ سپورٹ پر ویب کی قینچ کی خرابی کو روکتے ہیں اور قومی ساختی معیارات کی تعمیل کرتے ہوئے بیم کے آخر میں مقامی کرشنگ یا گرنے کے خطرے کو ختم کرتے ہیں۔
- وسط اسپین ٹرانسورس اسٹیفنرز: ویب کی قینچ بکسنگ کی خرابی کو دبانے کے لیے متمرکز آلات کے بوجھ یا چوٹی کے وسط مدتی موڑنے والے لمحات پر رکھے جاتے ہیں۔
- ثانوی بیم کوربلز/بریکٹس: پرائمری بیم کے دونوں اطراف میں ہم آہنگی سے ویلڈ کیا جاتا ہے تاکہ مختلف سمتوں سے ثانوی شہتیروں کو سہارا دیا جا سکے، جس میں کراس کی شکل، اخترن، اور دیگر کنکشن کنفیگریشنز شامل ہوں۔
- یوٹیلیٹی اوپننگس کے لیے ریانفورسمنٹ پلیٹس: MEP (مکینیکل، الیکٹریکل، اور پلمبنگ) لائنوں کے لیے ویب اوپننگ کے ارد گرد نصب کنڈولر ری انفورسمنٹ پلیٹیں تاکہ یہ یقینی بنایا جا سکے کہ کراس سیکشنل بوجھ برداشت کرنے کی صلاحیت میں کوئی کمی نہ آئے۔
- شیئر اسٹڈز: نردجیکرن میں Φ16 اور Φ19 شامل ہیں۔ اسٹیل اور کنکریٹ کے درمیان باہمی تعاون کے ساتھ بوجھ برداشت کرنے کے قابل بنانے کے لیے جامع کنکریٹ فرش سسٹم میں بنیادی بیم کے لیے استعمال کیا جاتا ہے، اس طرح مجموعی طور پر بوجھ برداشت کرنے کی صلاحیت میں اضافہ ہوتا ہے۔
- پہلے سے تیار شدہ لفٹنگ لگز: 5 ٹن سے زیادہ وزنی پرائمری بیم کے دونوں سروں پر ہم آہنگی سے پہلے سے نصب؛ لفٹنگ میکینکس کیلکولیشن کے ذریعے تصدیق شدہ اور پوری بیم یونٹ کی عمودی لفٹنگ کے لیے ڈیزائن کیا گیا ہے۔
- عارضی کنکشن پلیٹس: سیگمنٹڈ پرائمری بیم کی عارضی سیدھ کے لیے استعمال کیا جاتا ہے۔ 2 ملی میٹر سے کم جوڑوں کی غلط ترتیب کو کنٹرول کرتا ہے۔ مکمل ہونے کے بعد پیسنے سے ہٹا دیا جاتا ہے۔
- زنگ کو ہٹانے کا عمل: پرائمری لوڈ بیئرنگ اسٹیل بیم رولنگ اسکیل اور ڈھیلے ویلڈنگ زنگ کو ہٹانے کے لیے معیاری Sa2.5 گریڈ شاٹ بلاسٹنگ سے گزرتے ہیں، پینٹ فلم کے بہترین چپکنے کو یقینی بناتے ہیں۔
- ملٹی لیئر کوٹنگ سسٹم: Epoxy زنک سے بھرپور پرائمر + epoxy micaceous آئرن آکسائیڈ انٹرمیڈیٹ کوٹ + polyurethane topcoat؛ کل خشک فلم کی موٹائی 100-160 μm۔
- آگ سے بچاؤ کا علاج: عمارت کی آگ کے خلاف مزاحمت کی درجہ بندی پر مبنی پتلی فلم یا موٹی فلم کی آگ سے بچنے والی کوٹنگز کا اطلاق، 1، 2، یا 3 گھنٹے کے مکمل آگ مزاحمت کے دورانیے کا احاطہ کرتا ہے۔
- ساحلی ماحول کا اختیار: ہاٹ ڈِپ گالوانائزنگ (پورا جزو)؛ زنک کوٹنگ کی موٹائی ≥85 μm طویل مدتی سمندری نمک سپرے سنکنرن کو برداشت کرنے کے لیے۔
معیاری سپلائی میں گریڈ 10.9 کے اعلیٰ طاقت والے بولٹ، نٹ، فلیٹ واشر، اور ٹیپرڈ واشر شامل ہیں۔ تمام استعمال کی اشیاء سٹیل کے ڈھانچے کے کنکشن کے لیے قومی معیار کے مطابق ہیں۔
- فلور ایچ سیکشن پرائمری بیم: ایچ سیکشن باڈی + دونوں سروں پر موٹی سرے والی پلیٹیں + بیئرنگ اسٹیفنرز + سیکنڈری بیم بریکٹ + ٹاپ فلینج شیئر اسٹڈز + مکمل اینٹی سنکنرن اور آگ سے تحفظ کا علاج۔
- پورٹل فریم متغیر سیکشن چھت کی بنیادی بیم: متغیر سیکشن ایچ بیم + اینڈ پلیٹس + بیئرنگ اسٹیفنرز + فلینج پورلن کلیٹس + اینٹی کورروشن ٹریٹمنٹ۔
- ہیوی ڈیوٹی باکس سیکشن پرائمری بیم: باکس سیکشن باڈی + سروں پر مکمل گھسنے والی نالی کی ویلڈز + اندرونی اور بیرونی سخت انگوٹھی + سائیڈ بریکٹ + موٹی اختتامی بندش پلیٹیں۔
اصل مواد کے معیار کے سرٹیفکیٹ، گریڈ I ویلڈز کے لیے 100% الٹراسونک ٹیسٹنگ (UT) رپورٹس، جہتی معائنہ کی رپورٹس، اور اجزاء کی کوٹنگ/ID فہرستیں۔
- اعلی بوجھ برداشت کرنے کی صلاحیت؛ طویل مدتی ایپلی کیشنز میں طویل مدتی تناؤ کے تحت جھکنے یا پلاسٹک کی خرابی کے خلاف مزاحم۔
- مستحکم زلزلہ اور کمپریشن کارکردگی کے ساتھ اعلی مجموعی فریم کی سختی؛ میزانائن کی سطح کے لیے کافی حفاظتی مارجن کو یقینی بناتا ہے۔
- فیکٹری میں مکمل طور پر تیار شدہ جہتی درستگی کے ساتھ۔ صرف سائٹ پر بولٹنگ کی ضرورت ہوتی ہے، جس کے نتیجے میں ایک مختصر تعمیراتی دور ہوتا ہے۔
- کومپیکٹ بیم کراس سیکشن عمودی جگہ کی کھپت کو کم کرتا ہے، اندرونی استعمال کے قابل جگہ کو محفوظ رکھتا ہے۔
- مطابقت پذیر فائر پروفنگ کے ساتھ ملٹی لیئر اینٹی کورروشن ٹریٹمنٹ انڈور اور آؤٹ ڈور ایپلی کیشنز کے لیے 50 سال سے زیادہ کی سروس لائف کو یقینی بناتا ہے۔
- حسب ضرورت اسپین، سیکشن کی گہرائی، اور بیم کالم کنکشن کی اقسام؛ بے قاعدہ اندرونی ترتیب کے مطابق قابل اطلاق۔
- اہم بوجھ برداشت کرنے والے اسٹیل بیم: مرضی کے مطابق پلیٹ کی موٹائی؛ 6–36m کے اسپین پر محیط ہے۔ سایڈست دو جہتی ٹورسنل مزاحمت؛ پوری منزل پر مرکوز بوجھ کی حمایت کرتا ہے۔
- آئی بیم اور چینل اسٹیل: فکسڈ ہاٹ رولڈ سیکشنز میں ترمیم نہیں کی جاسکتی ہے۔ کمزور محور کے ساتھ ساتھ ناکافی پس منظر کی سختی؛ صرف الگ تھلگ پوائنٹ بوجھ کی حمایت کرتا ہے؛ زیادہ سے زیادہ دورانیہ 6m تک محدود ہے۔
- سی سیکشنز اور سرکلر ہولو سیکشنز: باریک دیواروں والے، کمزور مرتکز بوجھ کی گنجائش کے ساتھ بند پروفائلز؛ صرف بریسنگ یا سیکنڈری فریمنگ کے لیے موزوں؛ بنیادی عمودی لوڈ بیئرنگ بیم کے طور پر استعمال کے لیے ممنوع ہے۔
- مین لوڈ بیئرنگ اسٹیل بیم: دونوں طرف ایک سے زیادہ بریکٹ (اسٹیفنرز) کی گھنے ویلڈنگ کو سپورٹ کرتا ہے۔ ملٹی اینگل سیکنڈری بیم کنکشن کو ایڈجسٹ کرتا ہے۔ پیچیدہ بیم کالم جوڑوں کے لیے موزوں ہے۔
- ہاٹ رولڈ حصے: فلینجز ڈھلوان سطحوں کو نمایاں کرتے ہیں، جس سے ویلڈنگ کا وسیع رابطہ مشکل ہو جاتا ہے۔ ثانوی بیم کنکشن پوائنٹس کی کثافت کو محدود کرتا ہے۔
- اہم بوجھ برداشت کرنے والے اسٹیل بیم: متغیر سیکشن ڈیزائن پلیٹ کی موٹائی کو موڑنے کے لمحے میں کمی کے ساتھ کم کرنے کی اجازت دیتے ہیں۔ ضائع شدہ سٹیل کو بالکل کم کرتا ہے اور مجموعی لاگت کو کم کرتا ہے۔
- ہاٹ رولڈ اسٹرکچرل اسٹیل: ایک بڑے بوجھ برداشت کرنے والے حفاظتی مارجن کے ساتھ طے شدہ کراس سیکشنل جہت؛ مختصر دورانیے کے لیے موثر لیکن طویل عرصے کے لیے انتہائی مہنگا ہے۔
پرائمری لوڈ بیئرنگ اسٹیل بیم پوری منزلوں، چھتوں اور آلات کے پلیٹ فارم کے لیے مرکزی بوجھ کی منتقلی کو ہینڈل کرتے ہیں۔ سٹیل کے دیگر ساختی اجزاء ثانوی بیم، سپورٹ، یا انکلوژر فریمنگ کے طور پر کام کرتے ہیں—دو زمرے قابل تبادلہ نہیں ہیں۔
اصل کارخانہ دار کے مواد کے معیار کے سرٹیفکیٹ کی تصدیق کریں؛ لیمینیشن یا وارپنگ کا معائنہ کریں؛ پلیٹ لگانے والی مشین کا استعمال کرتے ہوئے نان کمپلائنٹ پلیٹوں کو چپٹا کریں۔ فلینجز، جالوں، سٹفنرز، اور کنکشن پلیٹوں کے لیے کٹنگ لسٹیں بنانے کے لیے بیک وقت ڈرائنگ کا تجزیہ کریں۔
CNC شعلہ یا پلازما کا سامان استعمال کرتے ہوئے پلیٹیں کاٹیں۔ پرائمری بیم اسپلائس والے مقامات پر یکساں بیولنگ لگائیں؛ متغیر سیکشن بیم کے جالوں کے لیے پروفائل کٹنگ انجام دیں، ویلڈ سکڑنے کے لیے 2–3 ملی میٹر مارجن کی اجازت دیتے ہیں۔
- ایچ کے سائز کے پرائمری بیم: اسمبلی جیگس میں اوپر اور نیچے کے فلینجز کو محفوظ کریں۔ عمودی طور پر جالے نصب کریں؛ ویب سنٹرنگ اور فلینج کے کھڑے ہونے کے لیے ٹیک ویلڈنگ کا استعمال کریں۔
- باکس کے سائز کے پرائمری بیم: چار پلیٹوں کو اسمبلی جگ کے اندر بند کریں۔ پہلے سے انسٹال اور ٹیک ویلڈ اندرونی ڈایافرام؛ جوڑوں پر پلیٹ کی غلط ترتیب (آفسیٹ) کو کنٹرول کریں۔
- H کی شکل کی بنیادی بیم: یک طرفہ SAW انجام دیں، پھر بیم کو پلٹائیں اور جڑ کو صاف کرنے کے لیے ایئر آرک گوگنگ کا استعمال کریں۔ اندرونی ویلڈ کے نقائص کو ختم کرنے کے لیے ریورس سائیڈ پر مکمل دخول SAW کو مکمل کریں۔
- باکس کی شکل کی بنیادی بیم: پہلے اندرونی ڈایافرام فلیٹ جوڑوں کو ویلڈ کریں، پھر بیک وقت باکس سیکشن کے چار اہم طول بلد سیون کو ویلڈ کریں۔
- معیار کے تقاضے: تمام اہم بیم سیونز کو گریڈ I ویلڈ کے معیار پر پورا اترنا چاہیے۔ مکمل ہونے پر 100% الٹراسونک ٹیسٹنگ (UT) درکار ہے۔
ہائیڈرولک سیدھا کرنے والی مشین کا استعمال کریں تاکہ فلینج گھماؤ اور بیم جھاڑو (پچھلی طرف موڑنے) کو درست کریں۔ بقایا ویلڈنگ تناؤ کو دور کرنا؛ یقینی بنائیں کہ شہتیر سیدھا ہونا رواداری کی ضروریات کو پورا کرتا ہے۔
اسٹیفنرز، کوربیلز اور پورلن کلیٹس کے لیے ڈرائنگ کے مطابق مقامات کو ٹھیک ٹھیک نشان زد کریں۔ CO2 گیس شیلڈ ویلڈنگ کا استعمال کرتے ہوئے چھوٹے اجزاء کو بیم پر ویلڈ کیا جاتا ہے۔ آخر میں، اختتامی کنکشن پلیٹوں کو جمع کیا جاتا ہے اور مکمل طور پر ویلڈیڈ کیا جاتا ہے.
سی این سی ڈرلنگ مشینیں تمام اینڈ پلیٹوں اور بریکٹ کنکشن پلیٹوں کے لیے استعمال کی جاتی ہیں تاکہ بولٹ ہول کی ہم آہنگی کو یقینی بنایا جا سکے اور سائٹ پر دوبارہ کرنے یا دوبارہ کام کرنے کی ضرورت کو ختم کیا جا سکے۔
جامع کنکریٹ کے فرش سلیب کو سپورٹ کرنے والی مرکزی بیموں کے لیے، Φ16 اور Φ19 شیئر سٹڈز کو ویلڈ کرنے کے لیے خصوصی سٹڈ ویلڈنگ مشینوں کا استعمال کیا جاتا ہے، جس میں سٹڈ عمودی انحراف 1° کے اندر کنٹرول کیا جاتا ہے۔
ویلڈ بیڈز اور اسپٹر بررز پورے بیم سے گرے ہوئے ہیں۔ ویب اوپننگ ری انفورسمنٹ زونز اور مقامی سطح کے نقائص کی مرمت کی جاتی ہے۔
مجموعی طور پر شاٹ بلاسٹنگ Sa2.5 گریڈ تک؛ خشک فلم کی موٹائی کی تصدیق کے ساتھ پرائمر، انٹرمیڈیٹ کوٹ، اور ٹاپ کوٹ کی ترتیب وار اطلاق؛ مخصوص زونز کے لیے مطلوبہ فائر ریٹنگز پر مبنی آگ سے بچنے والی کوٹنگز کا اطلاق۔
اجزاء کے شناختی نمبر اور محور/بلندی کے نشانات لاگو ہوتے ہیں۔ جہتی درستگی، خامیوں کا پتہ لگانے کی رپورٹس، اور مادی دستاویزات کی تصدیق کی جاتی ہے۔ معائنہ گزرنے پر، اجزاء شپمنٹ کے لیے واٹر پروف پیک کیے جاتے ہیں۔
- بیم سیدھا ہونا: ≤L/1000
- فلینج عمودی: ≤B/100
- کراس سیکشنل جہتی انحراف: ±2 سے 3 ملی میٹر
- معیاری تیار شدہ حصے کی لمبائی: 9m، 12m؛ اضافی لمبے اجزاء کو حصوں میں تیار کیا جاتا ہے۔
|
میٹریل گریڈ |
پیداوار کی طاقت ReL |
تناؤ کی طاقت Rm |
درخواست کے منظرنامے۔ |
|
Q355B |
≥355MPa |
470～630MPa |
فیکٹری اور ہائی رائز ہیوی لوڈ پلیٹ فارم کے لیے مین بیم |
|
Q235B |
≥235MPa |
375~500MPa |
کم اضافہ روشنی لوڈ مین بیم |
|
Q355NL |
≥355MPa |
470～630MPa |
شدید سرد علاقوں میں استعمال ہونے والی مین بیم |
- ایچ بیم: مضبوط محور کے بارے میں بہترین لچکدار کارکردگی؛ کمزور محور کے بارے میں کم پس منظر کی سختی (پس منظر کی روک تھام کے لئے فرش سلیب اور ثانوی بیم پر انحصار کرتا ہے)؛ اسٹیل کنکریٹ کمپوزٹ ریٹروفٹنگ کے بعد بوجھ برداشت کرنے کی صلاحیت میں 35%–55% اضافہ ہوتا ہے۔
- باکس بیم: متوازن دو طرفہ لچکدار اور ٹورسنل کارکردگی؛ سنکی لوڈنگ اور پل کرین مین بیم ایپلی کیشنز کے لیے موزوں ہے۔
- ہوا کی مزاحمت کا گتانک: H-beam 1.35، Box beam 1.55.
- بیئرنگ اسٹریس کی وجہ سے مقامی ویب بکلنگ کو روکنے کے لیے متمرکز لوڈ پوائنٹس پر ٹرانسورس اسٹیفنرز کو شامل کرنا ضروری ہے۔
- مین گرڈر بٹ جوڑ اور اہم بیئرنگ ویلڈز: گریڈ I ویلڈز، 100% الٹراسونک ٹیسٹنگ (UT)
- اسٹیفنر اور بریکٹ فلیٹ ویلڈز: گریڈ II ویلڈز، 20٪ بے ترتیب الٹراسونک ٹیسٹنگ (UT)
- زنگ ہٹانے کا درجہ: Sa2.5
- پینٹ خشک فلم کی موٹائی: 100–160 μm
- آگ کے خلاف مزاحمت کا دورانیہ: 1h، 2h، 3h
- ہاٹ ڈِپ گالوانائزنگ زنک موٹائی: ≥85 μm
- بیم سے کالم کنکشن بولٹ: گریڈ 10.9 اعلی طاقت والے بولٹ
- اختتامی پلیٹ کی موٹائی: 18-50 ملی میٹر
- شیئر سٹڈ کی وضاحتیں: Φ16, Φ19; مواد: ML15
- مکمل طور پر اندرون خانہ پروسیسنگ: اسٹیل پلیٹ کاٹنے، ڈوبی ہوئی آرک ویلڈنگ، اور خامیوں کا پتہ لگانے کے لیے ملکیتی پیداواری لائنیں؛ کوئی آؤٹ سورسنگ نہیں، قابل کنٹرول طول و عرض اور ویلڈ کے معیار کو یقینی بنانا۔
- مطابقت پذیر سرحد پار ترسیل: بیرون ملک انجینئرنگ کی نگرانی اور کسٹم آڈٹ کے تقاضوں کو پورا کرنے کے لیے مکمل انگریزی معائنہ رپورٹس اور کسٹم کلیئرنس دستاویزات کی بیک وقت ترسیل۔
- بڑے نقل و حمل کے حل: سیکشنل پری فیبریکیشن کے لیے مکمل تعمیراتی ڈرائنگ کی فراہمی اور اضافی لمبے مین گرڈرز کو سائٹ پر الگ کرنا، سرحد پار نقل و حمل کی حدود پر قابو پاتے ہوئے۔
- مفت تکنیکی تصدیق: ساختی ڈیزائن کے خطرات کو کم کرنے کے لیے مین گرڈر اسپین، لوڈ، اور کنکشن کے انتخاب کی پہلے سے فروخت کی تصدیق۔
Q1: میں H-section اور box-section مین girders کے درمیان کیسے انتخاب کروں؟
A: یک طرفہ عمودی بوجھ کے ساتھ 24m سے کم اسپین کے لیے H-سیکشن گرڈرز کا استعمال کریں۔ 24m سے زیادہ کے اسپین، دو طرفہ سنکی بوجھ، یا کرین کے بدلے بوجھ کے لیے باکس سیکشن گرڈر استعمال کریں۔
Q2: کیا مین گرڈر ویب میں سوراخوں کو کاٹنے سے ساختی حفاظت متاثر ہوتی ہے؟
A: چوٹی موڑنے والے مومنٹ پوائنٹس کے علاوہ دیگر مقامات پر کھلے ہوئے سوراخ — جب کنڈلی سخت پلیٹوں کے ساتھ مضبوط کیا جاتا ہے — بوجھ برداشت کرنے کی صلاحیت پر سمجھوتہ نہیں کرتا ہے۔ تاہم، درمیانی وقفہ پر اونچی موڑنے والے لمحات والے علاقوں میں من مانی کھولنا ممنوع ہے۔
Q3: کیا پرائمری لوڈ بیئرنگ اسٹیل بیم کے لیے فائر ریزسٹنٹ کوٹنگ کو بعد کے مرحلے پر سائٹ پر لگایا جا سکتا ہے؟
A: درخواست یا تو فیکٹری پری کوٹنگ یا آن سائٹ کوٹنگ کے ذریعے کی جا سکتی ہے۔ فیکٹری کوٹنگ یکساں فلم کی موٹائی کو یقینی بناتی ہے اور عام طور پر بیرون ملک پراجیکٹس کے شیڈولنگ کی ضروریات کے مطابق بہتر ہوتی ہے۔
