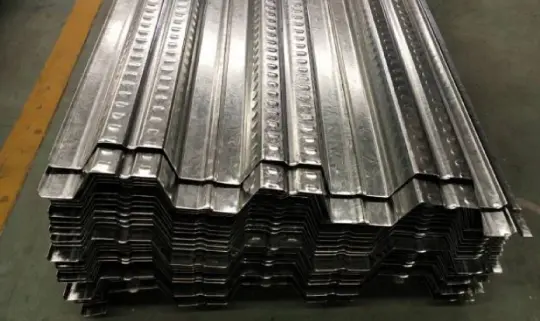

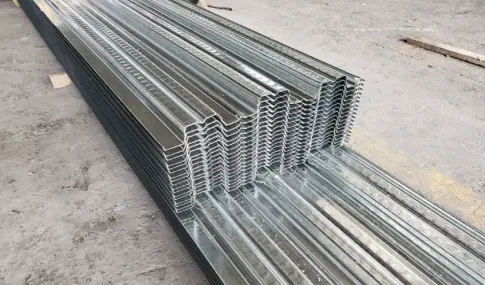

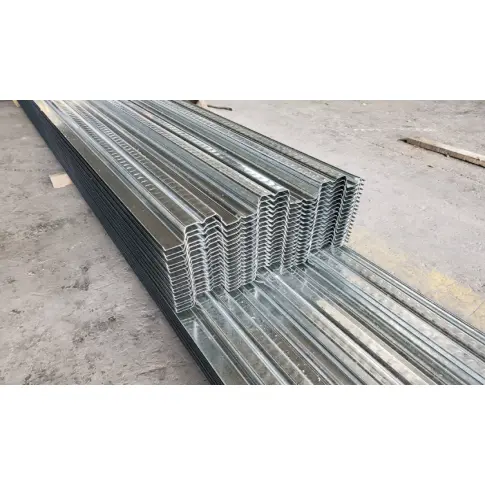

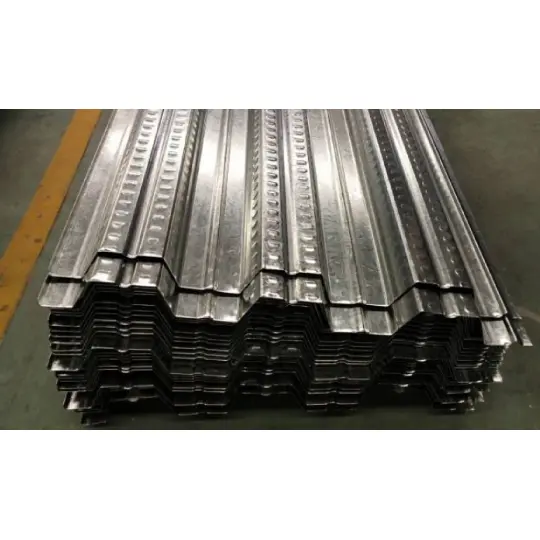

HAISHENG 12 مکمل طور پر خودکار کولڈ رول بنانے والی لائنوں کا استعمال کرتے ہوئے فرش کے لیے یہ اوپن اسٹیل ڈیکنگ پینل تیار کرتا ہے۔ ہاٹ ڈِپ جستی سٹیل کی پٹی سے بنے ہوئے، پینل مستقل فارم ورک اور فرش سلیب کے لیے ٹینسائل کمک کے دوہری فنکشن کو پورا کرتے ہیں۔ ہم تعمیراتی لوازمات کے چھ زمروں کی ایک مربوط فراہمی فراہم کرتے ہیں، جو مؤثر طریقے سے چار عام درد کے نکات کو حل کرتے ہیں: بکھری ہوئی خریداری، تفصیلات کی مماثلت، آن سائٹ کنکریٹ کا رساو، اور ناقص سٹڈ ویلڈنگ۔ ہم آپ کی پوچھ گچھ اور احکامات کا خیرمقدم کرتے ہیں۔
GB/T12755 (پروفائل شدہ اسٹیل شیٹس کے لیے مینوفیکچرنگ رواداری)؛ GB/T13912 (دھاتی زنک کوٹنگز کے لیے ٹیسٹنگ)
GB50018 (اسٹیل ڈھانچے کے ڈیزائن کے لیے کوڈ)؛ GB50205 (اسٹیل ڈھانچے کے تعمیراتی معیار کی منظوری کے لیے کوڈ)
GB/T2518 (مسلسل ہاٹ ڈِپ زنک اور زنک الائے لیپت اسٹیل شیٹ اور پٹی)
|
سٹیل گریڈ |
پیداوار کی طاقت |
تناؤ کی طاقت |
آن سائٹ درخواست کی گنجائش |
|
DX51D+Z |
235MPa±20 |
330~450MPa |
اندرون ملک غیر corrosive دفتری عمارتیں، میزانین، ہلکے بوجھ والے گودام، زلزلہ سے متعلق کمک کی ضرورت نہیں |
|
S350GD+Z |
≥350MPa |
420~540MPa |
بھاری بھرکم گودام، سازوسامان آپریشن میزانین، 10 منزلوں سے زیادہ بلند اسٹیل ڈھانچے کی عمارتیں |
|
S550GD+Z |
≥550MPa |
≥600MPa |
کیمیکل کمپن ورکشاپس، بار بار کرین آپریشن کے ساتھ بھاری صنعت کے فرش |
پینل کی موٹائی کا انتخاب: معیاری سول استعمال (0.8–1.0 ملی میٹر)؛ جنرل ہیوی ڈیوٹی (1.2 ملی میٹر)؛ انتہائی ہیوی ڈیوٹی (1.5 ملی میٹر)۔ 1.5 ملی میٹر سے زیادہ موٹائی ذخیرہ نہیں کی جاتی ہے اور اسے حسب ضرورت آرڈرنگ کی ضرورت ہوتی ہے (12 کام کے دن کا لیڈ ٹائم)۔
1. اندرون ملک خشک علاقے: دو طرفہ گیلوینائزنگ (80–120 g/m²)؛ 20 سالہ ڈیزائن سروس کی زندگی۔
2. کوسٹل/سالٹ اسپرے ایریاز: لازمی دو طرفہ ہاٹ ڈِپ گیلوانائزنگ (275 گرام/m²)؛ 3 سال تک پینل کی سطح پر سفید زنگ کو روکتا ہے۔
3. تیزاب/الکلی کیمیکل ایریاز: ہیوی ڈیوٹی گالوانائزنگ (450–600 g/m²)؛ آگ سے بچنے والے اور اینٹی سنکنرن ٹاپ کوٹس کے ساتھ ثانوی تحفظ کی ضرورت ہے۔
یونیفارم 100 ملی میٹر ڈالنا سختی سے ممنوع ہے۔ موٹائی کا تعین پینل پروفائل کے ذریعے کیا جانا چاہیے: YX51 سیریز ٹاپنگ ≥101 ملی میٹر؛ YX76/75 سیریز ≥126 ملی میٹر۔ ناکافی موٹائی براہ راست سلیب کے کریکنگ اور ضرورت سے زیادہ انحراف کا باعث بنتی ہے۔
|
پینل ماڈل |
لہر کی اونچائی |
مؤثر کوریج کی چوڑائی |
پروکیورمنٹ کی سفارش |
|
YX51-305-915 |
51 ملی میٹر |
915 ملی میٹر |
لاگت کی کارکردگی کے لیے پہلا انتخاب، کثیر المنزلہ دفتری عمارتیں، تجارتی میزانیں، جو مارکیٹ کی ترسیل کا 62% حصہ ہیں۔ |
|
YX51-250-750 |
51 ملی میٹر |
750 ملی میٹر |
چھوٹی مدت کے بکھرے ہوئے میزانین، اسٹیل بیم کے ساتھ تزئین و آرائش کے منصوبے 2.5m سے کم فاصلہ رکھتے ہیں۔ |
|
YX76-344-688 |
76 ملی میٹر |
688 ملی میٹر |
بڑے اسپین والے گودام، بھاری سامان کے فرش، غیر تعاون یافتہ اسپین کی بالائی حد 3-3.6m |
|
YX75-200-600 |
75 ملی میٹر |
600 ملی میٹر |
ہیوی انڈسٹری سٹیل میکنگ، سٹیمپنگ ورکشاپس، طویل مدتی کمپن حالات کے لیے خصوصی |
فراہم کنندگان کے برعکس جو صرف فرش کے لیے کھلے اسٹیل ڈیکنگ پینلز کی پیشکش کرتے ہیں، HAISHENG ایک مکمل پیکج فراہم کرتا ہے — پینلز کے علاوہ تمام لوازمات — ایک فیکٹری سے۔ یہ صفر کی غلطی کی جہتی مماثلت کو یقینی بناتا ہے اور مارکیٹ سے حاصل کردہ لوازمات اور پینل پروفائلز کے درمیان عدم مطابقت کی وجہ سے ٹھوس رساو جیسے مسائل کو ختم کرتا ہے۔
- معیاری اسٹاک کی لمبائی: 6/9/12m؛ اپنی مرضی کی لمبائی 15m سے زیادہ کے لیے سیگمنٹڈ ٹرانسپورٹ کی ضرورت ہوتی ہے۔
- لیپ کے لازمی تقاضے: ڈیک کے سروں کو اسٹیل بیم کے اوپری فلینج پر ≥50mm تک بڑھانا چاہیے۔ گود کی لمبائی کو سائٹ پر غیر مجاز طور پر چھوٹا کرنا ممنوع ہے اور لازمی معائنہ سے مشروط ہے۔
- پروفائل کی درجہ بندی: سول استعمال کے لیے درمیانی پسلی (51 ملی میٹر)؛ ہیوی ڈیوٹی صنعتی استعمال کے لیے اونچی پسلی (75/76 ملی میٹر)؛ اقسام کو مکس نہ کریں۔
- اسٹڈ مواد: ML15 خصوصی ساختی اسٹیل (عام کاربن اسٹیل اسٹڈز میں عام تھکاوٹ کے فریکچر کو روکتا ہے)۔
- تفصیلات کی مماثلت: YX51 جوڑے φ16×80 studs کے ساتھ؛ YX76 جوڑے φ19×90 studs کے ساتھ؛ کراس ماڈل مکسنگ سختی سے ممنوع ہے۔
- تعمیراتی لوازمات: کرایے کے مکمل پیکجوں میں سیرامک فیرولز اور انورٹر سٹڈ ویلڈنگ مشینیں شامل ہیں۔ لازمی سٹڈ وقفہ کاری ≤600mm.
- اختتامی بندش: 51/76 پروفائلز کے لیے مخصوص ماڈل؛ جستی سٹیل سے بنا جو ڈیکنگ سے ملتا ہے؛ شیٹ میٹل کا استعمال کرتے ہوئے سائٹ پر فیبریکیشن ممنوع ہے (زنگ / لاتعلقی کے خطرات کی وجہ سے)۔
- ایل کے سائز کے کنارے کی چمکتی ہوئی: کینٹیلیورڈ سلیبس، لفٹ کے سوراخوں اور وینٹیلیشن شافٹ کو سیل کرنے کے لیے۔
- گیپ سیلنگ: بٹائل سیلنٹ؛ پینل کے درمیان 0-5 ملی میٹر کے فرق کے لیے موزوں؛ کنکریٹ الکلائنٹی کے خلاف مزاحم۔
- پرائمری فکسیشن: سرے پر مکمل دخول جگہ کی ویلڈنگ؛ اسٹڈز کے لیے تھرو ڈیک اسپاٹ ویلڈنگ؛ 500 ملی میٹر کے وقفوں پر وقفے وقفے سے اسپاٹ ویلڈنگ کے ساتھ مل کر انٹر لاکنگ سائیڈ سیمز۔
- مقامی کمک: φ4.8 جستی سیلف ڈرلنگ پیچ؛ صرف سوراخوں، کونوں، یا انحراف پوائنٹس کو مضبوط کرنے کے لیے استعمال کیا جاتا ہے۔ بنیادی ڈھانچے کے تعین کے لیے نہیں۔
- ٹاپ لیئر اینٹی کریک مین کمک: Φ10–Φ12 @ 200–250mm؛ سطح کے سکڑنے والی دراڑوں کو روکنے کے لیے دورانیے کے ساتھ مسلسل ترتیب۔
- ٹرانسورس ڈسٹری بیوشن کمک: Φ8 @ 250 ملی میٹر؛ مرتکز بوجھ کو منتشر کرنے کے لیے مین کمک کے لیے کھڑا ترتیب دیا گیا ہے۔ خصوصی کمک: کھلنے پر ریڈیل کمک شامل کی گئی۔ φ6 اسٹیل میش بھاری بھرکم فرشوں پر بچھائی گئی تاکہ مستقبل میں سلیب سیٹلمنٹ کو کم سے کم کیا جا سکے۔
- شورنگ ٹرگر تھریشولڈ: 2.5m> واضح اسپین کے لیے شورنگ لازمی ہے۔ کوئی استثناء کی اجازت نہیں ہے.
- شورنگ کی اقسام: پورٹل فریم اسٹیل شورنگ (تیز تنصیب کے لیے)؛ فل بے اسٹیل پائپ سہاروں (اضافی بڑے اسپین کے لیے)۔
- ہٹانے کا معیار: ہٹانے کی اجازت صرف اس صورت میں دی جاتی ہے جب فیلڈ کیورڈ کنکریٹ ٹیسٹ کے نمونے ڈیزائن کی طاقت کے 75% تک پہنچ جائیں اور ماپا انحراف ≤L/250 ہو۔
1. کم خام مال کی خریداری کے اخراجات: اسی سلیب کی موٹائی اور پسلی کی اونچائی کے لیے، فرشوں کے لیے کھلے اسٹیل ڈیکنگ پینلز کو 12%–18% کم مواد (انفولڈ چوڑائی) کی ضرورت ہوتی ہے اور فی ٹن زیادہ کوریج پیش کرتے ہیں، جس سے بڑے رقبے کے فرش کے لیے مرکزی مواد کے بجٹ میں 7%–11% کی کمی ہوتی ہے۔
2. صفر لاگت آن سائٹ کھلنا: کھلی پسلی چینلز سوراخ کرنے والے خصوصی آلات کی ضرورت کو ختم کرتے ہیں۔ افادیت اور آلات کے سوراخوں کو گیس کاٹنے کے ذریعے کاٹا جا سکتا ہے۔ وہ بے قاعدہ یا منحنی منزل کے منصوبوں کو اچھی طرح سے ڈھال لیتے ہیں، آف کٹ استعمال کی شرح 92% تک پہنچ جاتی ہے۔
3. ہائی سٹڈ ویلڈنگ پاس کی شرح: غیر رکاوٹ والی پسلیاں عمودی ویلڈنگ گن پوزیشننگ کی اجازت دیتی ہیں، 99% پاس ریٹ حاصل کرتی ہیں (بند پسلیوں کی ڈیکنگ میں کولڈ لیپ/نامکمل فیوژن کے لیے>15% ری ورک ریٹ کے مقابلے)۔
4. مضبوط کنکریٹ انٹرلاک استحکام: ٹریپیزائڈل کھلی پسلیاں ایک مورٹیز اور ٹینن اثر پیدا کرتی ہیں، جس سے کنکریٹ بانڈ کی طاقت میں 23 فیصد اضافہ ہوتا ہے اور زلزلے کے واقعات کے دوران اسٹیل کنکریٹ کے ڈیلامینیشن کو روکتا ہے۔
5. مین سٹرکچر پر بوجھ میں کمی: اسی کوریج ایریا کے لیے 8% ہلکا ڈیڈ ویٹ اسٹیل کے چھوٹے شہتیر اور کالم کے کراس سیکشنز کی اجازت دیتا ہے، جس سے اسٹیل کی کل ساختی کھپت میں 3%–5% تک کمی واقع ہوتی ہے۔
6. تنصیب کے بعد آسان دیکھ بھال: کھلی نیچے کی پسلیاں پینل کی جستی کوٹنگ کو نقصان پہنچائے بغیر ہینگر راڈز اور سیلنگ سسپنشن پوائنٹس کی براہ راست تنصیب کی اجازت دیتی ہیں۔
7. مختصر ڈیلیوری لیڈ ٹائمز: سادہ رول بنانے والا ڈائی ڈھانچہ 8-15 میٹر فی منٹ کی پیداوار کی رفتار کو قابل بناتا ہے۔ کافی اسٹاک 3 دن کے اندر مکمل ٹرک لوڈ شپمنٹ کو یقینی بناتا ہے۔
1. محدود غیر تعاون یافتہ اسپین: زیادہ سے زیادہ غیر تعاون یافتہ اسپین صرف 2.4m ہے۔ تخفیف: پری پلان عارضی معاونت؛ HAISHENG اعزازی سپورٹ لے آؤٹ ڈرائنگ فراہم کرتا ہے۔
2. کمزور آگ مزاحمت: ننگے پینل کی درجہ بندی 0.25h ہے؛ جامع سلیب کی درجہ بندی 1.0–1.5h ہے۔ تخفیف: کلاس II فائر سیفٹی کی ضروریات کو پورا کرنے کے لیے پینل کی سطح پر 10 ملی میٹر موٹی انتہائی پتلی فائر ریٹارڈنٹ کوٹنگ لگائیں۔
3. ناقص زیریں جمالیات: پسلیوں والے پروفائل کو چھپانے کے لیے ایک معلق چھت کی ضرورت ہوتی ہے۔ تخفیف: چھت کی تنصیب کے شیڈول کو مختصر کرنے کے لیے پسلیوں کے پروفائل کے لیے ڈیزائن کیے گئے حسب ضرورت سیلنگ فرنگ چینلز فراہم کریں۔
- دستاویزات کی توثیق: اصل مل میٹریل سرٹیفکیٹ اور تھرڈ پارٹی زنک کوٹنگ ٹیسٹ رپورٹس چیک کریں۔ ناقابل شناخت ڈھیلے کنڈلیوں کو مسترد کریں۔
- سائٹ پر نمونے لینے: پیداوار کی طاقت اور زنک کوٹنگ کے وزن کو جانچنے کے لیے فرش کے لیے کھلے اسٹیل ڈیکنگ پینلز کے ہر 5 کنڈلیوں میں سے 1 کا تصادفی طور پر نمونہ۔ لہراتی کناروں یا کیمبر (گھماؤ) کے ساتھ کنڈلیوں کو مسترد کریں۔
- پری سلٹنگ: مخصوص پینل پروفائل کے مطابق خام مال کی چوڑائی کاٹیں تاکہ تشکیل کے دوران پروفائل کی غلط ترتیب کو روکا جا سکے۔
- لیولنگ کا عمل: 13-19 رولر ملٹی ڈائریکشنل لیولنگ تاکہ اندرونی کنڈلی کے تناؤ کو ختم کیا جا سکے۔ سطح کا چپٹا پن ≤2mm/m پر برقرار ہے۔
- رول فارمنگ: محیط درجہ حرارت پر سرد بننے کے لیے پروگریسو رولرس کے 18-26 سیٹ؛ صفر ہائی ٹمپریچر پروسیسنگ زنک کوٹنگ کی حفاظت کرتی ہے، کوٹنگ ڈیلامینیشن کو روکتی ہے۔
- قومی رواداری پر سختی سے عمل کرنا: پسلی کی اونچائی ±1.0mm، پسلی کی پچ ±1.5mm، پینل کی چوڑائی ±2mm؛ رواداری سے زیادہ اشیاء کو ختم کیا جاتا ہے یا دوبارہ کام کیا جاتا ہے۔
- PLC کے زیر کنٹرول فلائنگ شیئر کٹنگ: 10m تک کے پینلز کے لیے لمبائی کی خرابی ≤2mm؛ کٹ رولڈ کناروں یا burrs سے پاک ہیں.
- دستی پیسنا: قبل از وقت زنگ لگنے سے بچنے کے لیے کٹے ہوئے کناروں پر کسی بھی اوپری زنک کوٹنگ کو ہموار کریں۔ زنک کوٹنگ کی یکسانیت کو یقینی بنانے کے لیے ایک ہی بیچ سے مماثل اینڈ کیپس اور ایج ٹرمز کو بیک وقت کاٹ دیں۔
ہندسی طول و عرض کا مکمل معائنہ؛ پینل کی سطح کی ظاہری شکل کا بصری معائنہ؛ ڈبل رخا زنک کوٹنگ وزن کے لیے نمونے لینے؛ 180° پسلی موڑنے کے ذریعے کوٹنگ آسنجن ٹیسٹ؛ انفرادی پینل وار پیج چیک؛ ماڈل اور بیچ نمبر کے نشانات کی تصدیق۔
تفصیلات کی طرف سے پرتوں کی اسٹیکنگ؛ ٹرانزٹ کو پہنچنے والے نقصان کو روکنے کے لیے سرے پر جستی کارنر پروٹیکٹرز۔ فی بنڈل 3 سٹیل بینڈ کے ساتھ پٹے ہوئے 6 میٹر پینل؛ نمی کی نمائش اور بیرونی اسٹوریج سے وابستہ "سفید مورچا" کو روکنے کے لیے درجہ حرارت پر قابو پانے والے، خشک انڈور گودام میں ذخیرہ کیا جاتا ہے۔
|
پینل کی قسم |
نظریاتی وزن (1.0 ملی میٹر موٹا، کلوگرام/㎡) |
جزوی لمحہ جڑتا (cm⁴/m) |
سیکشن ماڈیولس (cm³/m) |
سختی کا درجہ |
|
YX51-305-915 |
9.95~10.0 |
68.6 |
22.1 |
درمیانی سختی |
|
YX51-250-750 |
10.2~10.5 |
56.2 |
22.0 |
باقاعدہ سختی |
|
YX76-344-688 |
11.3~11.6 |
92.3 |
31.7 |
اعلی سختی |
ٹیسٹ کے حالات: 120 ملی میٹر کاسٹ ان پلیس کنکریٹ؛ تعمیراتی لائیو لوڈ 2.0 kN/m²؛ انحراف ≤ L/180
- YX51: 0.8mm = 2.1–2.3m؛ 1.0mm = 2.4–2.7m؛ 1.2mm = 2.8–3.0m
- YX76: 1.0mm = 2.8–3.2m؛ 1.2mm = 3.3–3.6m (اوپن پروفائل ڈیکنگ کے لیے اوپری اسپین کی حد)
- سروس اسٹیج لوڈ کی گنجائش: معیاری فرش 3.5–5.0 kN/m²؛ موٹی بیس اسٹیل + کنکریٹ کے ساتھ 8 kN/m² تک ہیوی ڈیوٹی کی گنجائش
- انحراف کے معیارات: تعمیر ≤ L/180؛ سروس ≤ L/250
- استحکام: 25-30 سال (عام اندرون ملک ماحول میں Z275 galvanization)
- آگ کے خلاف مزاحمت کی درجہ بندی: جامع اسٹیل کنکریٹ 1.0–1.5h؛ ننگی ڈیک 0.25h
1. معیاری دفتری عمارتیں/انڈور میزانین: YX51-305-915 پروفائل + 0.8/1.0 ملی میٹر بیس اسٹیل + φ16 شیئر اسٹڈز + YX51 قسم کے اختتامی بندش + اوپری کمک میش؛ مکمل اسپین ساحل کی ضرورت نہیں ہے۔
2. ہیوی ڈیوٹی گودام/بھاری صنعتی ورکشاپس: YX76-344-688 پروفائل + 1.2/1.5 ملی میٹر بیس شیٹ + φ19 شیئر اسٹڈز + ٹائپ 76 اختتامی بندش + ڈبل پرت، دو طرفہ کمک + مکمل مدتی عارضی شورنگ۔
1. سوال: کیا فرش کے لیے فرش کے لیے کھلے اسٹیل ڈیکنگ پینلز فرش سلیب کے نیچے کی تناؤ کی مضبوطی کی جگہ لے سکتے ہیں؟
A: وہ نیچے کی تناؤ کی کمک کی جگہ لے سکتے ہیں بشرطیکہ کمک قومی معیارات پر پورا اترے۔ تاہم، سب سے اوپر اینٹی کریک کمک کو نہیں چھوڑا جا سکتا اور اسے ڈیزائن ڈرائنگ میں الگ سے بیان کیا جانا چاہیے۔
2. سوال: کیا سٹاک مواد کو کاٹنے سے جستی مخالف سنکنرن کوٹنگ کو نقصان پہنچتا ہے؟
A: آن لائن فلائنگ شیئر کاٹنے سے اعلی درجہ حرارت کے جلنے کے نشانات نہیں ہوتے ہیں۔ صرف کٹا ہوا چہرہ خام اسٹیل کو ظاہر کرتا ہے، اور شپمنٹ کے ساتھ فراہم کردہ زنک سے بھرپور پینٹ سائٹ پر ٹچ اپس کی اجازت دیتا ہے۔
3. سوال: کراس ریجنل سپلائی کے لیے ڈیلیوری لیڈ ٹائم کیا ہے؟
A: معیاری اسٹاک آئٹمز 3 دن کے اندر مکمل ٹرک لوڈ کے طور پر بھیجے جاتے ہیں۔ حسب ضرورت پروفائلز میں 7-12 دن لگتے ہیں۔ مین اسٹریم اسٹرکچر پروجیکٹس کے لیے ملک بھر کے بڑے شہروں میں براہ راست شپنگ دستیاب ہے۔
