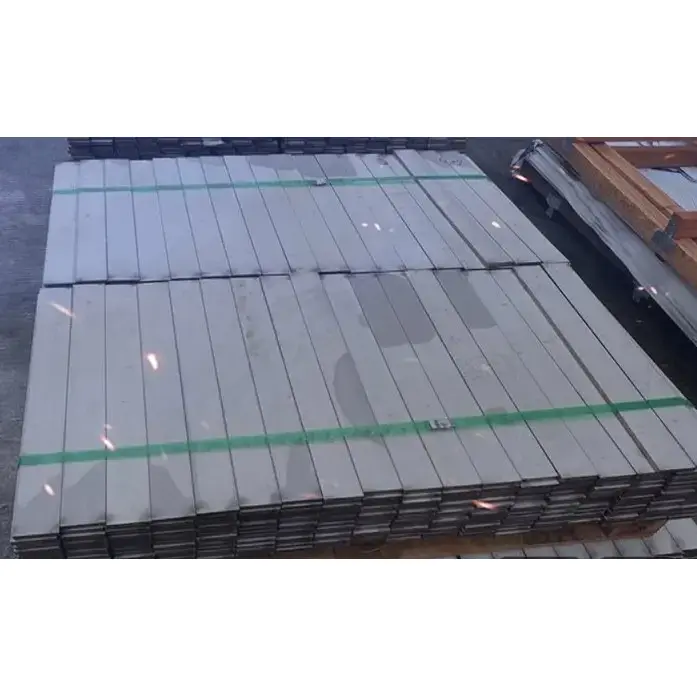

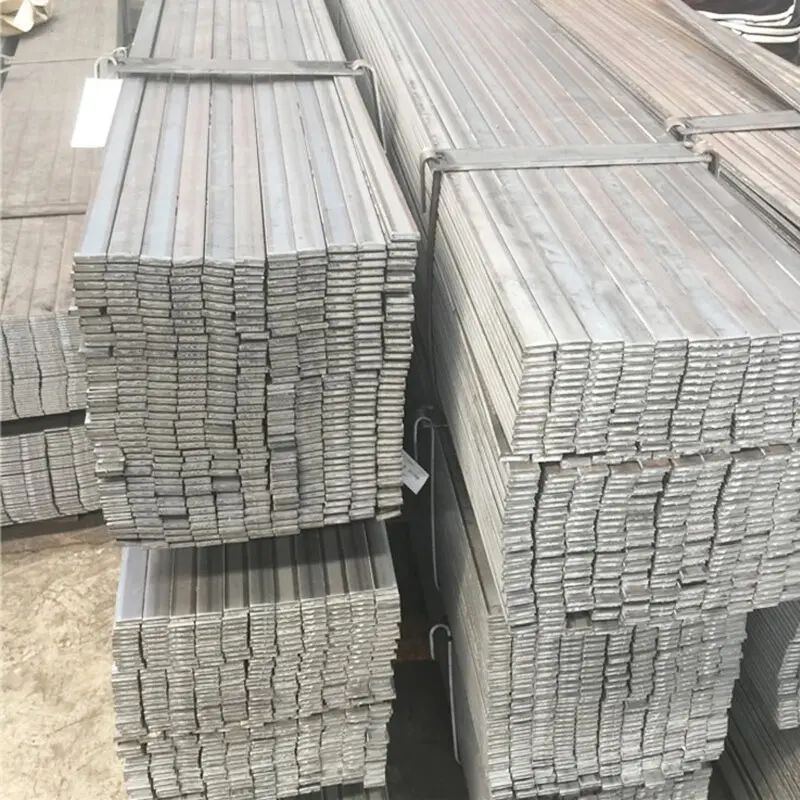

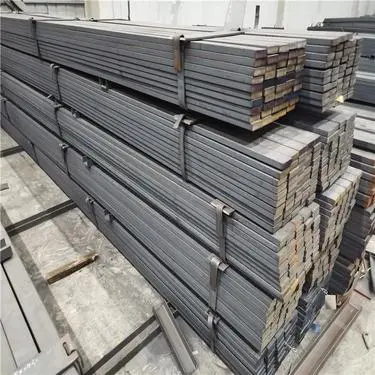

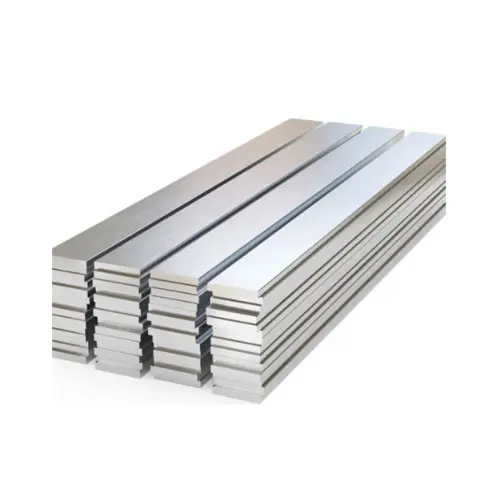

تعمیر کے لیے ہاٹ رولڈ فلیٹ اسٹیل بارز گول کناروں کے ساتھ مستطیل کراس سیکشن کی خصوصیت رکھتے ہیں۔ وہ GB/T 704-2016 کے معیار کی تعمیل کرتے ہیں اور بنیادی طور پر Q235B یا Q355B سٹیل سے بنے ہیں۔ وضاحتیں چوڑائی میں 12–300mm اور موٹائی میں 3–60mm تک ہوتی ہیں، معیاری لمبائی 6m، 9m، یا 12m ہوتی ہے۔
1. کراس سیکشن ایک لمبا، چپٹا مستطیل ہے جہاں چوڑائی نمایاں طور پر موٹائی سے زیادہ ہے۔ یہ ایک واضح بوجھ برداشت کرنے والے محور کے ساتھ موڑنے اور پس منظر کی سختی کے لیے اعتدال پسند مزاحمت پیش کرتا ہے، جو اسے یک طرفہ بوجھ، تناؤ کے تعلقات، اور کلیمپنگ پر مشتمل ایپلی کیشنز کے لیے مثالی بناتا ہے۔
2. عام طور پر کاربن ساختی سٹیل سے بنا، مواد یکساں اور سخت ہے۔ یہ جامد اور معمولی متحرک بوجھ کے تحت مستحکم کارکردگی کا مظاہرہ کرتا ہے اور ٹوٹنے والے فریکچر کے خلاف مزاحم ہے۔
3. یہ اپنے کراس سیکشن اور اعلی مواد کے استعمال کی کارکردگی کے لحاظ سے کم خود وزن پیش کرتا ہے۔ جب کنیکٹر یا تناؤ کے تعلقات کے طور پر استعمال کیا جاتا ہے، تو یہ مجموعی ساختی بوجھ کو مؤثر طریقے سے کم کرتا ہے۔
1. فلیٹ سطحیں اور یکساں کنارے بہترین فٹ کو یقینی بناتے ہیں، جس سے ساختی اجزاء کے خلاف فلش انسٹال ہو سکتا ہے۔ یہ ایپلی کیشنز جیسے کلیمپس، ایج بینڈنگ، کمک، اور تناؤ کے تعلقات کے لیے موزوں ہے۔
2. اس کی پتلی پروفائل اور سادہ شکل لچکدار ترتیب کی اجازت دیتی ہے، جس سے یہ بے قاعدہ علاقوں اور تنگ تعمیراتی جگہوں پر موافقت پذیر ہوتا ہے۔
3. ماڈیولر تصریحات کی ایک وسیع رینج — چوڑائی اور موٹائی کے مختلف امتزاج کی پیشکش — سائٹ پر حسب ضرورت بنانے کی اجازت دیتی ہے اور اعلی استعداد کو یقینی بناتی ہے۔
1. یہ گرم اور سرد دونوں پروسیسنگ میں بہترین کارکردگی کا مظاہرہ کرتا ہے۔ پیچیدہ مشینری کی ضرورت کے بغیر اسے آسانی سے کاٹا، ڈرل، موڑا، رولڈ، ویلڈیڈ اور سٹیمپ کیا جا سکتا ہے۔ 2. کنکشن کے متنوع طریقے: بنیادی طور پر لیپ ویلڈنگ یا بٹ ویلڈنگ کے ذریعے جوڑ دیا جاتا ہے، لیکن بولٹ یا rivets کے ساتھ بھی باندھا جا سکتا ہے۔ مشترکہ تعمیر آسان ہے.
3. ضرورت کے مطابق کم سے کم مواد کے فضلے کے ساتھ لمبائی کو کاٹا جا سکتا ہے۔ چھوٹے یا بے ترتیب شکل والے حصوں کی پروسیسنگ آسان ہے۔
1. جیسا کہ رولڈ ہاٹ رولڈ سطح مل سکیل کو برقرار رکھتی ہے۔ علاج جیسے ہاٹ ڈِپ گیلوانائزنگ، کولڈ گیلوانائزنگ، پینٹنگ یا بلیکننگ کا اطلاق کیا جا سکتا ہے۔ ایک بار سنکنرن مزاحمت کے لئے علاج کیا جاتا ہے، یہ اندرونی، بیرونی، اور مرطوب یا بے نقاب ماحول کے لئے موزوں ہے.
2. مکینیکل خصوصیات **-20°C سے 250°C** کی معیاری درجہ حرارت کی حد میں مستحکم رہتی ہیں، کارکردگی میں کوئی خاص کمی نہیں ہوتی ہے۔
1. سادہ پیداواری عمل اور بڑے پیمانے پر مینوفیکچرنگ کا نتیجہ کم قیمتوں اور وافر اسٹاک کی دستیابی میں ہوتا ہے، جس سے یہ ایک انتہائی سرمایہ کاری مؤثر بنیادی ساختی پروفائل بنتا ہے۔
2. گرم رولڈ فلیٹ اسٹیل اور کولڈ ڈرا فلیٹ اسٹیل میں درجہ بندی:
1. ہاٹ رولڈ قسم: سطح پر مل سکیل کی خصوصیات۔ اعتدال پسند جہتی صحت سے متعلق؛ عام انجینئرنگ ایپلی کیشنز کے لیے موزوں ہے۔
2. سرد تیار کردہ قسم: اعلی جہتی صحت سے متعلق اور ہموار سطح ختم؛ صحت سے متعلق اسمبلی اور مکینیکل اجزاء کے لیے موزوں ہے۔
1. پس منظر کے ٹارشن اور الٹنے کی کمزور مزاحمت؛ بنیادی بوجھ برداشت کرنے والے بیم یا کالم کے طور پر اپنے طور پر استعمال کے لیے غیر موزوں؛ عام طور پر معاون اجزاء کے طور پر استعمال کیا جاتا ہے۔
2. پتلے فلیٹ سٹیل کے حصے مقامی اثرات کے خلاف کمزور مزاحمت رکھتے ہیں اور ضرورت سے زیادہ بوجھ کے نیچے موڑنے یا خرابی کا شکار ہوتے ہیں۔
3. تیزی سے زنگ لگنے کا خطرہ ہے اگر اسے بغیر سنکنرن تحفظ کے طویل مدت تک باہر بے نقاب چھوڑ دیا جائے۔
1. سٹیل کے ڈھانچے کے لیے اجزاء کو جوڑنا
ہاٹ رولڈ فلیٹ اسٹیل کی سلاخیں اسٹیل بیم، کالم، ایچ بیم، اور مربع/مستطیل کھوکھلی حصوں کے درمیان ٹائی بارز، ریانفورسمنٹ پلیٹس، کنکشن پلیٹس اور اسٹیفنرز کے طور پر کام کر سکتی ہیں۔ وہ مجموعی ساختی استحکام کو بڑھاتے ہیں اور سٹیل کی ساخت کے جوڑوں کے لیے عام معاون مواد ہیں۔
2. ایمبیڈڈ حصے اور اجزاء
ایمبیڈڈ فلیٹ اسٹیل پلیٹوں، ایمبیڈڈ ٹائی عناصر، اور گراؤنڈنگ سٹرپس بنانے کے لیے استعمال کیا جاتا ہے۔ بنیادوں، دیواروں اور چھتوں کی تعمیر کے لیے سرایت شدہ اجزاء کے منصوبوں میں وسیع پیمانے پر لاگو کیا جاتا ہے۔
3. انکلوژر اور ایج ٹرمنگ سسٹم
کناروں کو تراشنے اور رنگین اسٹیل پینلز، دیواروں، چھتوں اور دروازے/کھڑکیوں کے سوراخوں کے گرد لپیٹنے کے لیے استعمال کیا جاتا ہے۔ پریشر سٹرپس، ایج سیلنگ فریم ورک، پینل جوائنٹ کور سٹرپس، اور سیلنگ/واٹر بلاک کرنے والے اجزاء کے لیے بھی استعمال کیا جاتا ہے۔ 4. پائپ اور آلات کے لوازمات
پائپ کلیمپ، نالی کے کلپس، بریکٹ کے پٹے، سازوسامان کو باندھنے والے بینڈ، اور لائن فکسنگ سٹرپس؛ پائپوں اور کیبلز کی منظم حفاظت کے لیے استعمال کیا جاتا ہے۔
5. پاور اور لائٹنگ پروٹیکشن گراؤنڈنگ
فلیٹ سلاخوں کو گراؤنڈ کرنا، بجلی سے تحفظ کے نیچے کنڈکٹرز، اور عمارتوں، فیکٹریوں، بجلی کی تقسیم کے کمروں، اور خصوصی آلات کے لیے ایکوپوٹینشل بانڈنگ سٹرپس؛ بجلی کی صنعت کے معیار کے مطابق مواد۔
6. گارڈریلز، ہینڈریل، اور واک ویز/سیڑھیاں
سیڑھیوں کے کنارے کنارے ٹرم، ریلنگ ری انفورسمنٹ سٹرپس، سادہ گارڈریل کراس بارز، اور اینٹی سلپ پلیٹ فارم سٹرپس۔
7. مکینیکل اور ہارڈ ویئر پروسیسنگ
مہر والے پرزے، چھوٹے آلات کے فریم، ٹول لوازمات، ہارڈ ویئر کے اجزاء، زرعی مشینری کے پرزے، اور چھوٹے غیر معیاری حصوں کی حسب ضرورت کٹنگ/ پروسیسنگ۔
8. میونسپل اور تعمیراتی سائٹ کی عارضی سہولیات
ذخیرہ اندوزی کمک، سہاروں کے تعلقات، عارضی سپورٹ فریم، اور سائن بیس فریم ورک۔
1. اسٹیل سٹرکچر انجینئرنگ: صنعتی پلانٹس، پہلے سے تیار شدہ عمارتوں، اسٹیل کی چھت سازی، اور دیوار پر چڑھنے کے نظام کے لیے معاون مواد۔
2. عمارت M&E (مکینیکل اور الیکٹریکل): الیکٹریکل لائٹنگ پروٹیکشن گراؤنڈنگ، پلمبنگ/HVAC پائپ سپورٹ، اور نالی ٹھیک کرنے کے نظام۔
3. پاور انجینئرنگ: سب سٹیشنز، ڈسٹری بیوشن رومز، اور آؤٹ ڈور پاور سہولیات کے لیے گراؤنڈنگ اور کنڈیکٹیو کنکشن۔
4. میونسپل اور ٹرانسپورٹیشن: روڈ ہورڈنگز، گارڈریلز، بس شیلٹرز، اور میونسپل لینڈ اسکیپ کے اجزاء۔
5. مشینری مینوفیکچرنگ: عام مقصد کا سامان، تعمیراتی مشینری، زرعی مشینری، اور ہارڈ ویئر کے اجزاء کی پروسیسنگ۔
6. جہاز سازی اور پردے کی دیواریں: جہاز کے اجزاء کی مضبوطی، آرکیٹیکچرل پردے کی دیوار کے کنارے کی تکمیل، اور دروازے/کھڑکی کے ذیلی فریم۔
ہاٹ رولڈ فلیٹ اسٹیل: اعلی اسٹاک کی دستیابی کے ساتھ لاگت سے موثر؛ عام انجینئرنگ کے استعمال کے لیے موزوں ہے، بنیادی طور پر ساختی تعلقات، ایمبیڈڈ پارٹس، گراؤنڈنگ، اور کلیڈنگ ایج فنشنگ کے لیے۔
ٹھنڈے سے تیار کردہ فلیٹ اسٹیل: عین مطابق طول و عرض اور ہموار، صاف سطح کی تکمیل؛ صحت سے متعلق مشینری، اعلی جمالیاتی معیار کی ضرورت کے اجزاء، اور صحت سے متعلق اسمبلی کے لیے موزوں ہے۔
ہاٹ ڈِپ جستی فلیٹ اسٹیل: سنکنرن اور زنگ مزاحم؛ بیرونی، بے نقاب، یا مرطوب ماحول اور بجلی سے بچاؤ کے گراؤنڈنگ پروجیکٹس کے لیے ترجیح دی جاتی ہے۔ کلیدی کارکردگی کے پیرامیٹرز
معیارات: GB/T 704-2016 "ہاٹ رولڈ فلیٹ اسٹیل،" GB/T 34374-2017 "کولڈ ڈرا فلیٹ اسٹیل"
|
میٹریل گریڈ |
پیداوار کی طاقت ReL (MPa) |
تناؤ کی طاقت Rm (MPa) |
فریکچر کے بعد لمبا ہونا |
درخواست کے منظرنامے۔ |
|
Q235B |
≥235 |
375-500 |
≥24% |
انجینئرنگ کا عمومی استعمال، ٹائی ممبرز، ایج ٹرم، عام ایمبیڈڈ پرزے، گراؤنڈنگ پلیٹس |
|
Q355B |
≥355 |
470-630 |
≥21% |
ہیوی ڈیوٹی کمک، لوڈ بیئرنگ کنیکٹنگ پلیٹس، مکینیکل آلات کی متعلقہ اشیاء |
عمومی جسمانی پیرامیٹرز
· کثافت: 7.85 g/cm³
· لچک کا ماڈیولس: 2.06 × 10⁵ MPa
· آپریٹنگ درجہ حرارت: -20°C سے 250°C
1. عہدہ کا طریقہ
چوڑائی × موٹائی (ملی میٹر)؛ مثالیں: 50×5، 80×6
2. مین سائز رینجز
چوڑائی: 12–300 ملی میٹر
· موٹائی: 3-60 ملی میٹر
معیاری لمبائی: 6m, 9m, 12m; درخواست پر کٹ سے لمبائی دستیاب ہے۔
3. جہتی رواداری
ہاٹ رولڈ فلیٹ اسٹیل: چوڑائی ±1.0 ملی میٹر، موٹائی ±0.5 ملی میٹر
ٹھنڈا تیار فلیٹ سٹیل: اعلی صحت سے متعلق؛ چوڑائی/موٹائی رواداری ≤ ±0.3 ملی میٹر
4. نظریاتی وزن کا فارمولا
W (kg/m) = چوڑائی (mm) × موٹائی (mm) × 0.00785
5. عام وضاحتیں اور وزن فی میٹر
|
سائز (چوڑائی × موٹائی، ملی میٹر) |
نظریاتی وزن (کلوگرام/میٹر) |
مین ایپلی کیشنز |
|
20×3 |
0.471 |
چھوٹے کنارے کی تراش، کھڑکی اور دروازے کی مولڈنگ، سادہ ٹائی بارز |
|
25×3 |
0.589 |
آرائشی مولڈنگ، پائپ لائن فکسنگ حصوں |
|
30×3 |
0.707 |
عام کنارے ٹرم، چھت مولڈنگ، چھوٹے کمک حصوں |
|
30×4 |
0.942 |
وال ٹائی بارز، چھوٹے پائپ کلیمپ |
|
40×4 |
1.256 |
باقاعدہ فلیٹ گراؤنڈنگ اسٹیل، عام جڑنے والی پلیٹیں۔ |
|
40×5 |
1.570 |
معیاری گراؤنڈنگ سٹرپس، پائپ کلیمپ، انکلوژر مولڈنگ |
|
50×5 |
1.963 |
مین فلیٹ گراؤنڈنگ سٹیل، سٹیل کی ساخت ٹائی سٹرپس |
|
50×6 |
2.355 |
ہیوی ڈیوٹی ٹائی بارز، آلات کو تقویت دینے والی پٹیاں |
|
60×6 |
2.826 |
بڑے پائپ کلیمپ، بیم اور کالم کو سخت کرنے والی پٹیاں |
|
80×6 |
3.768 |
بھاری جڑنے والی پلیٹیں، چوڑا کمک کے حصے |
|
80×8 |
5.024 |
موٹی بوجھ برداشت کرنے والی سٹرپس، آلات کے اڈوں کے لیے معاون پلیٹیں۔ |
|
100×8 |
6.280 |
چوڑے ہوئے بھاری بھرکم اجزاء، بڑے ہوپ کی متعلقہ اشیاء |
1. فلیٹ، لمبا کراس سیکشن؛ اچھی یک سمت موڑنے والی مزاحمت پیش کرتا ہے لیکن پس منظر کی سختی کم ہے۔ جہاز میں موڑنے، تناؤ، باندھنے، اور کلیمپنگ ایپلی کیشنز کے لیے موزوں؛ اعلی ٹارک یا پس منظر کے بوجھ کو آزادانہ طور پر برداشت کرنے کے لئے غیر موزوں۔
2. یکساں مواد کی ساخت جس میں کوئی خاص تناؤ کے ارتکاز پوائنٹس نہیں ہیں۔ بہترین سرد موڑنے اور مہر لگانے کی خصوصیات کی نمائش کرتا ہے۔
3. قینچ کی مستحکم کارکردگی؛ گود کنیکٹر، واٹر اسٹاپ، اور ٹائی بار کے طور پر استعمال کے لیے موزوں ہے۔
|
زمرہ |
تشکیل کا عمل |
صحت سے متعلق اور سطح کی حالت |
بنیادی کارکردگی |
درخواست کے منظرنامے۔ |
|
گرم رولڈ فلیٹ سٹیل |
گرم رولنگ |
سطح پر آکسائیڈ پیمانہ، عام جہتی درستگی |
اچھی جفاکشی، بہترین ویلڈیبلٹی، اعلی قیمت کی کارکردگی |
اسٹیل ڈھانچہ ٹائی بارز، ایمبیڈڈ پارٹس، ایج ٹرمز، جنرل گراؤنڈنگ بارز، عام تعمیراتی سائٹ کا استعمال |
|
کولڈ ڈرا فلیٹ اسٹیل |
صحت سے متعلق کولڈ ڈرائنگ |
ہموار روشن سطح، عین مطابق طول و عرض |
اعلی سیدھا، سخت رواداری، اچھی ظاہری شکل |
صحت سے متعلق مشینری کی متعلقہ اشیاء، آرائشی اجزاء، اعلی صحت سے متعلق اسمبلی کے حصے |
|
ہاٹ ڈِپ جستی فلیٹ اسٹیل |
ہاٹ رولنگ / کولڈ ڈرائنگ + ہاٹ ڈِپ گالوانائزنگ |
یکساں زنک کوٹنگ، اینٹی مورچا پراپرٹی |
بہترین سنکنرن اور موسم کی مزاحمت، مستحکم برقی چالکتا |
آؤٹ ڈور گراؤنڈنگ، اوپن ایئر ساختی حصے، مرطوب ماحول، پاور انجینئرنگ پروجیکٹس |
1. کولڈ موڑنے والی کارکردگی: کمرے کے درجہ حرارت پر 180 ° ٹھنڈا موڑنے کے قابل ہے بغیر کسی کریکنگ یا موڑ پر ڈیلامینیشن کے؛ سائٹ پر موڑنے اور تشکیل دینے کے لئے موزوں ہے۔
2. ویلڈنگ کی کارکردگی: کم کاربن مواد کی وجہ سے، یہ گرم رولڈ فلیٹ اسٹیل بار آرک ویلڈنگ اور گیس شیلڈ ویلڈنگ کے لیے موزوں ہیں۔ وہ مضبوط ویلڈ تیار کرتے ہیں جو ٹوٹنے کے خلاف مزاحم ہوتے ہیں۔
3. سٹیمپنگ/پنچنگ: پنچ اور کاٹنے میں آسان؛ کم پروسیسنگ کی دشواری؛ چھوٹے، فاسد شکل والے حصوں کی بڑے پیمانے پر پیداوار کے لیے موزوں۔
4. برقی چالکتا: خالص کاربن اسٹیل اچھی برقی چالکتا پیش کرتا ہے اور یہ بجلی کے تحفظ اور گراؤنڈنگ منصوبوں کے لیے ایک معیاری مواد ہے۔
1. بنیادی حالت: ہاٹ رولڈ "بلیک" ختم (مل سکیل)؛ زنگ لگنے کا خطرہ؛ بیرونی استعمال کے لیے اینٹی سنکنرن علاج لازمی ہے۔
2. عام اینٹی سنکنرن کے عمل اور حوالہ نردجیکرن
o ہاٹ ڈِپ گالوانائزنگ: زنک کوٹنگ کی اوسط موٹائی ≥65μm؛ 12-18 سال کی بیرونی سروس کی زندگی.
o کولڈ galvanizing / پینٹنگ: زنک کوٹنگ / پینٹ فلم کی موٹائی 20–40μm؛ بنیادی طور پر اندرونی یا خشک ماحول کے لیے۔
o کالا ہونا / Passivation: صرف زنگ کی روک تھام (کوئی آرائشی تکمیل نہیں)؛ اندرونی میکانی اجزاء کے لئے استعمال کیا جاتا ہے.
1. پرائمری: لیپ ویلڈنگ، بٹ ویلڈنگ (اسٹیل ڈھانچے اور گراؤنڈنگ پروجیکٹس کے لیے معیاری)۔
2. ثانوی: بولٹنگ، riveting، کلپ/کلیمپ باندھنا.
موزوں
اسٹیل کا ڈھانچہ بریسنگ/کمک، چھت/دیوار کے کنارے ٹرم سٹرپس، ایمبیڈڈ پارٹس، لائٹننگ پروٹیکشن/گراؤنڈنگ، پائپ کلیمپ/بریکٹ، سیڑھی ہینڈریل کنارہ، سادہ گارڈریلز، چھوٹے میکانیکل ہارڈویئر پارٹس۔
غیر موزوں
اسٹینڈ لون پرائمری لوڈ بیئرنگ بیم یا کالم، ہائی فریکوئنسی متبادل اثر کے تابع اجزاء، ہائی پریشر بوجھ برداشت کرنے والے اجزاء۔
| چوڑائی (ملی میٹر) |
موٹائی (ملی میٹر) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| نظریاتی وزن (k g/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
