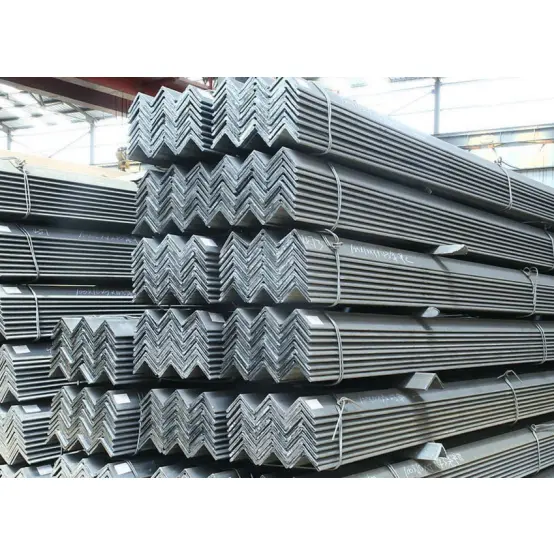

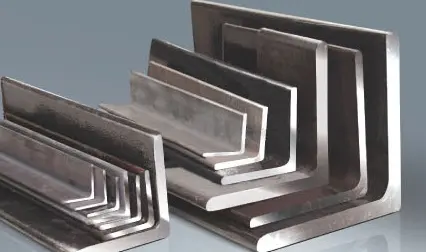

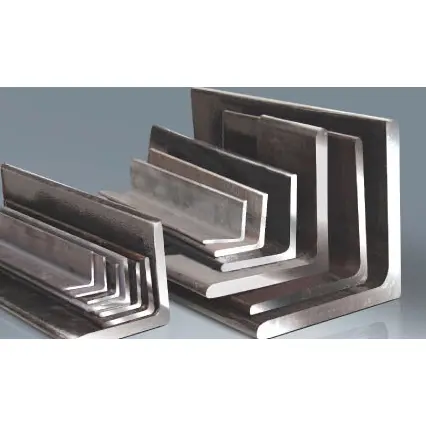

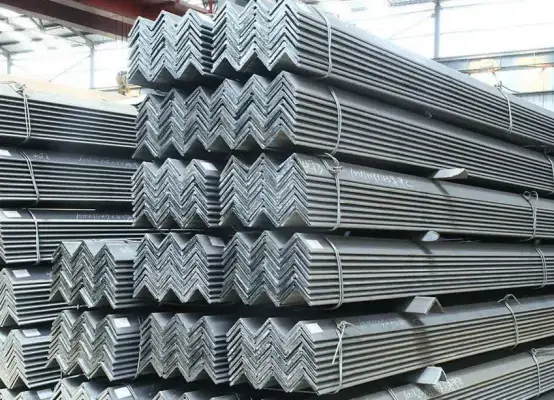

جستی ساختی اسٹیل اینگل بارز

جستی ساختی اسٹیل اینگل بارز ہلکے، کم لاگت، اور پروسیس اور انسٹال کرنے میں آسان ہیں۔ ان کے کمپیکٹ اور ورسٹائل کراس سیکشن کے ساتھ، وہ اکثر ساختی کنکشن، بریسنگ، پورلن ری انفورسمنٹ، ریلنگ، سپورٹ، ایمبیڈڈ پارٹس، اور مختلف معاون اجزاء کے لیے استعمال ہوتے ہیں۔ صنعتی سہولیات، میونسپل پروجیکٹس، الیکٹرو مکینیکل تنصیبات، اور گودام میں وسیع پیمانے پر استعمال کیا جاتا ہے، یہ سٹیل کی تعمیر میں ایک اعلیٰ حجم کا معاون مواد ہے۔

زاویہ سلاخوں کی خصوصیات

I. مکینیکل اور کراس سیکشنل خصوصیات

1. ایل کے سائز کا کراس سیکشن؛ ہلکا پھلکا ساخت. وہ بنیادی طور پر محوری قوتوں، قینچ کی قوتوں اور مقامی موڑنے والے لمحات کا مقابلہ کرتے ہیں۔ نسبتاً کم مجموعی سختی کی وجہ سے، وہ بنیادی بوجھ برداشت کرنے والے اجزاء جیسے کہ مین بیم یا کالم کے طور پر استعمال کے لیے موزوں نہیں ہیں۔

2. ہاٹ رولڈ، سنگل پیس کی تعمیر کے نتیجے میں کم بقایا تناؤ اور یکساں مادی خصوصیات پیدا ہوتی ہیں، جس سے وہ بوجھ کے نیچے ٹوٹ پھوٹ یا خرابی کے خلاف مزاحم ہوتے ہیں۔

3. مساوی ٹانگوں کے زاویے متوازی بوجھ کی تقسیم پیش کرتے ہیں، جب کہ غیر مساوی ٹانگوں کے زاویے طاقت کی سمت کی بنیاد پر لچکدار انتخاب کی اجازت دیتے ہیں، جو تنصیب کے مختلف جوڑوں کو ایڈجسٹ کرتے ہیں۔

II اقتصادی اور حصولی کی خصوصیات

1. وضاحتیں اور ماڈلز کی وسیع رینج؛ کافی مارکیٹ اسٹاک اور متنوع پروکیورمنٹ چینلز؛ کم قیمت اور کم مجموعی لاگت۔

2. ہلکا پھلکا، مجموعی ساختی بوجھ اور بنیاد کے اخراجات کو نمایاں طور پر کم کرتا ہے۔

III پروسیسنگ اور تعمیراتی خصوصیات

1. کٹنگ، چھدرن، موڑنے، ویلڈنگ، اور سپلائینگ سیدھے ہیں، جو سائٹ پر لچکدار سیکنڈری پروسیسنگ کی اجازت دیتے ہیں۔

2. کومپیکٹ سائز ہینڈلنگ اور اٹھانا آسان بناتا ہے۔ ورسٹائل اسمبلی کے طریقے (ویلڈنگ یا بولٹنگ) اعلی تعمیراتی کارکردگی کو یقینی بناتے ہیں۔

3. لچکدار splicing اور مجموعہ کے اختیارات؛ ایک سے زیادہ سلاخوں کا استعمال مجموعی طور پر بوجھ برداشت کرنے کی صلاحیت اور استحکام کو بڑھا سکتا ہے۔

چہارم استعمال اور مطابقت کی خصوصیات

1. ہاٹ رولڈ "بلیک" (مل سکیل) حالت میں ڈیلیور کیا گیا؛ زنگ کو ہٹانے، پینٹنگ، اور گرم ڈِپ گالوانائزنگ جیسے اینٹی سنکنرن علاج کے ساتھ ہم آہنگ؛ معیاری انڈور اور آؤٹ ڈور ماحول میں استعمال کے لیے موزوں۔ 2. انتہائی ورسٹائل؛ مختلف معاون اجزاء جیسے کنیکٹر، سپورٹ، انکلوژر فریم ورک، ریلنگ، اور ایمبیڈڈ پارٹس بنانے کے لیے موزوں ہے۔

V. حدود

ان کی کراس سیکشنل شکل کی وجہ سے، ان میں موڑنے اور پس منظر کی نقل مکانی کے لیے محدود مزاحمت ہوتی ہے۔ وہ بنیادی طور پر معاون بوجھ برداشت کرنے، جڑنے، یا مضبوط کرنے والے اجزاء کے طور پر کام کرتے ہیں اور طویل مدتی یا ہیوی ڈیوٹی ایپلی کیشنز میں بڑے بوجھ کی حمایت نہیں کرسکتے ہیں۔

استعمال اور درخواست کا دائرہ کار

I. بنیادی استعمال

1. جوائنٹ کنکشن اور کمک: جستی ساختی اسٹیل اینگل بارز بنیادی اور ثانوی اسٹیل ممبروں (جیسے بیم اور کالم) کے درمیان کنکشن پلیٹس، اسٹیفنرز، اور اسپلائس اجزاء کے طور پر کام کرتے ہیں، جوڑوں کی سالمیت کو بڑھاتے ہیں۔

2. مختلف سپورٹ اور بریکٹ: پائپ سپورٹ، کیبل ٹرے بریکٹ، آلات کے اڈے، یوٹیلیٹی کوریڈور سپورٹ، اور روف سپورٹ کی فیبریکیشن۔

3. انکلوژرز اور فریم ورک: صنعتی پلانٹس کے لیے دیوار/چھت کے پرلنس، کلر اسٹیل کی کلڈنگ کے لیے فریم ورک، پارٹیشن وال فریمنگ، اور دروازے/کھڑکی کے فریم۔

4. ریلنگ، گارڈریلز، اور سیڑھیاں: فیکٹری کے دائرے کی باڑ، سیڑھیوں کی ہینڈریل، واک وے کی ریلنگ، پلیٹ فارم کی دیواریں، اور سیڑھیوں تک رسائی کے اہم اجزاء۔

5. ایمبیڈڈ پارٹس اور اینکرز: کنسٹرکشن ایمبیڈڈ پارٹس، بیس پلیٹ کنیکٹر، اور وال ٹائیز۔

6. ہلکے وزن کے فریم اور عارضی سہولیات: سادہ شیڈ، تعمیراتی جگہ پر ذخیرہ اندوزی، عارضی مدد، اور سہاروں کے اجزاء۔

7. اسٹیل ڈھانچے کو تقویت: H-beams، چینل سٹیل، I-beams، اور دیگر ساختی اراکین کے لیے مضبوطی، باندھنا، اور پس منظر کی مدد فراہم کرنا۔

II درخواست کا دائرہ کار

1. صنعتی عمارتیں: کارخانوں، گوداموں اور ورکشاپس میں آلات کے پلیٹ فارمز کے لیے سپورٹ سسٹم، انکلوژر ڈھانچہ، اور معاون مواد۔

2. میونسپل انجینئرنگ: روڈ گارڈریلز، سائٹ ہورڈنگ، بل بورڈ فریم ورک، میونسپل یوٹیلیٹی لائن سپورٹ، اور چھوٹے واک ویز۔

3. M&E اور HVAC: پاور پلانٹس، کیمیائی سہولیات اور تجارتی عمارتوں میں ہوا کی نالیوں، پانی کے پائپوں اور کیبلز کے لیے خصوصی معاونت اور ہینگرز۔

4. پہلے سے تیار شدہ اور سول عمارتیں: کثیر منزلہ اسٹیل ڈھانچے، ماڈیولر عمارتوں، اور سادہ ہاؤسنگ یونٹس کے لیے معاون فریم ورک۔

5. گودام اور لاجسٹکس: ہلکا پھلکا شیلفنگ، اسٹوریج پارٹیشن ریک، اور اسٹوریج یارڈز کے لیے حفاظتی ڈھانچے۔ 6. دیگر شعبے: تعمیراتی مشینری، سمندری معاون مواد، زرعی مشینری کے فریموں، اور پاور ٹرانسمیشن ٹاورز کے لیے معاون ارکان کے لیے معاون ڈھانچے۔

کلیدی کارکردگی کے پیرامیٹرز

معیاری: GB/T 706-2016 (جستی ساختی اسٹیل اینگل بارز)؛ مساوی ٹانگوں اور غیر مساوی ٹانگوں کے زاویوں میں تقسیم کیا گیا ہے۔

I. کامن میٹریلز اور مکینیکل پراپرٹیز

لچک کا ماڈیولس: 2.06 × 10⁵ MPa؛ کمرے کے درجہ حرارت پر اثر توانائی ≥ 27 J.

II درجہ بندی، عہدہ، اور مرکزی دھارے کی تفصیلات

1. درجہ بندی اور عہدہ

ٹانگوں کا مساوی زاویہ: ٹانگوں کی چوڑائی برابر ہے۔ عہدہ: ٹانگ کی چوڑائی × ٹانگ کی موٹائی (مثال کے طور پر، ∠50×5)۔

· غیر مساوی ٹانگ زاویہ: ٹانگوں کی چوڑائی مختلف ہوتی ہے۔ عہدہ: لمبی ٹانگ کی چوڑائی × چھوٹی ٹانگ کی چوڑائی × ٹانگ کی موٹائی (مثال کے طور پر، ∠63×40×5)۔

2. مشترکہ مساوی ٹانگوں کے زاویے (انجینئرنگ میں اہم مقام)

· ∠25×3، ∠30×3، ∠40×4

· ∠50×4، ∠50×5

· ∠63×5، ∠70×6

· ∠80×6، ∠90×8، ∠100×10

3. مشترکہ غیر مساوی ٹانگ زاویہ

∠56×36×4، ∠63×40×5، ∠70×45×5، ∠80×50×6

III طول و عرض اور لمبائی کے پیرامیٹرز

1. معیاری مقررہ لمبائی: 6m، 9m، 12m؛ اپنی مرضی کے مطابق کاٹنے دستیاب؛ لمبائی رواداری ±5 ملی میٹر۔

2. شکل کی رواداری: گھماؤ ≤ 2 ملی میٹر فی میٹر؛ کل گھماؤ ≤ کل لمبائی کا 0.2%؛ کوئی اہم موڑ نہیں.

چہارم ساختی خصوصیات

1. ایل کے سائز کا کھلا حصہ؛ کم ٹورسنل اور لچکدار سختی؛ محوری قوتوں، قینچ کی قوتوں، اور مقامی موڑنے والے لمحات کی مزاحمت کے لیے موزوں ہے۔

2. مساوی ٹانگوں کے زاویوں میں ہم آہنگی لوڈنگ کی خصوصیت ہوتی ہے اور اکثر دو طرفہ بریکنگ یا سڈمیٹریکل سپورٹ کے لیے استعمال ہوتے ہیں۔ غیر مساوی ٹانگوں کے زاویے یک طرفہ لوڈنگ جوڑوں کے لیے موزوں ہیں۔

3. ایک رکن کی بوجھ برداشت کرنے کی صلاحیت محدود ہے۔ اراکین کو یکجا کرنا یا گروہ بندی کرنا مجموعی سختی کو بڑھا سکتا ہے۔

V. سطح اور پروسیسنگ کی خصوصیات

1. ترسیل کی حالت: گرم رولڈ، سیاہ ختم (مل پیمانے کے ساتھ).

2. قابل عمل: کاٹنے، ڈرل، ویلڈ، اور موڑنے میں آسان؛ سائٹ پر تعمیر کے لئے آسان.

3. سطح کی حفاظت: مورچا ہٹانے اور پینٹنگ، گرم ڈِپ گالوانائزنگ، یا پاؤڈر کوٹنگ کے ساتھ ہم آہنگ؛ انڈور اور آؤٹ ڈور دونوں ماحول کے لیے موزوں۔

VI آپریٹنگ ماحولیات کے پیرامیٹرز

1. قابل اطلاق درجہ حرارت کی حد: [Min]°C سے [زیادہ سے زیادہ]°C

2. سنکنرن مزاحمت: بنیادی مواد میں موروثی سنکنرن مزاحمت کی کمی ہے۔ بیرونی یا سنکنرن ماحول کے لیے سطح کی حفاظت لازمی ہے۔

3. کنکشن کے طریقے: ویلڈنگ، معیاری بولٹنگ، یا جستی بولٹنگ کے ساتھ ہم آہنگ۔

نردجیکرن جستی ساختی سٹیل زاویہ سلاخوں کی میز
